100GHz DWDM Single Channel Device for Pulse Power

DESCRIPTION
Haphit provides fiber based passive components. The DWDM (Dense Wavelength Division Multiplex) is made by thin film coating and micro-optics package technology with fiber in and fiber out. It features Flat and Wide Spectrum and high Wavelength Isolation. The DWDM will combine or split the signal light according to ITU standard. The pulse power version is specially designed to withstand both high average power and high peak power for pulse laser, while at the same time maintaining high performance and stability. Various center wavelength and fiber types are available, customized on wavelength and consigned fiber type are also available on request.
FDWS 1520nm 1530nm 1550nm 1570nm 1580nm 1610nm C Band L Band 100GHz 0.8nm DWDM dense wavelength division multiplex filter device with optical fiber for mux and demux to combine and split light signals for high optical power and pulse optical power Dispositif de multiplexage de fractionnement d'onde dense avec fibre optique pour mux et demux pour combiner et séparer les signaux optiques pour la puissance optique haute et la puissance optique pulsée Dichte Wellen-Division-Multiplex-Filteranlage für optische Fasern für Mux und Demux zur Kombination und Trennung von optischen Signalen für hohe Lichtleistung und pulsierende Lichtleistung Enhed til tæt bølgedelingsfiltrering med fiber til mux og demux til at kombinere og adskille lyssignaler til højlys-og pulserende lyseffekter Tiivis aaltojen jakautumissuodatin demux ja demux-kuitujen avulla, joka yhdistää ja erottaa valaistussignaalit vaaleista ja pulssivaloista Compacte Wave Division Multiplex-filterapparaten met optische demux en Demux-verbindingen om lichtsignalen voor hooglicht-en pulserende lichtvermogen te combineren en te scheiden Kombinace a odd?lení sv?telných signál? použitých pro sv?tla sv?tel a pulsujících sv?tel pomocí filtr? s hustými vlnami mux a demux Dispositivo de filtro multiplexado de divisão de onda densa para fibras ópticas mux e demux para combinar e separar sinais ópticos para alta potência óptica e potência óptica pulsada Dispositivo de filtro multiplexado de división de onda densa para fibras ópticas mux y demux para combinar y separar señales ópticas para alta potencia óptica y potencia óptica pulsada Dispositivi di filtro multiplex a divisione d'onda densa per fibre ottiche mux e demux per combinare e separare i segnali ottici per l'alta potenza ottica e la potenza ottica pulsata Enhet för tät vågdelningsmultiplexeringsfilter med fiber för mux och demux för att kombinera och separera ljussignaler för högdagrar och pulserande ljusstyrka ??????????? ????????????????? ?????? ??? ?????????? ??????? mux ? demux ??? ??????????? ? ?????????? ???????? ???????? ??? ??????? ???????? ? ?????????? ???????? ???????? S?r? hullámelosztó-multiplex sz?r?eszközök mux és demux optikai szálakhoz, amelyek fényjeleket kombinálnak és leválasztanak a csúcsfényes és pulzáló fényer?k számára I??k i?aretlerini vurgu gücü ve darbe gücü için birle?tirmek ve ay?rmak üzere mux ve demux fiber optikleri için yo?un dalga da??t?m30 SMF-28 SMF28 LMA 8/125um 10/125um 10/130um 12/130um 20/125um 20/130um 25/250um 25/300um 30/250um SC Single Clad Cladding DC Double Clad 3-port Y Type 4-port X Type for Pulse Power 1W 2W 3W 5W 100W 1kW 2kW 3kW 5kW 10kW 15kW 20kW average peak ns ps fs kW Watt Watts HP FDWS 1520nm 1530nm 1550nm 1570nm 1580nm 1610nm C Band L Band 100GHz 0.8nm DWDM dense wavelength division multiplex filter device with optical fiber for mux and demux to combine and split light signals for high optical power and pulse optical power Dispositif de multiplexage de fractionnement d'onde dense avec fibre optique pour mux et demux pour combiner et séparer les signaux optiques pour la puissance optique haute et la puissance optique pulsée Dichte Wellen-Division-Multiplex-Filteranlage für optische Fasern für Mux und Demux zur Kombination und Trennung von optischen Signalen für hohe Lichtleistung und pulsierende Lichtleistung Enhed til tæt bølgedelingsfiltrering med fiber til mux og demux til at kombinere og adskille lyssignaler til højlys-og pulserende lyseffekter Tiivis aaltojen jakautumissuodatin demux ja demux-kuitujen avulla, joka yhdistää ja erottaa valaistussignaalit vaaleista ja pulssivaloista Compacte Wave Division Multiplex-filterapparaten met optische demux en Demux-verbindingen om lichtsignalen voor hooglicht-en pulserende lichtvermogen te combineren en te scheiden Kombinace a odd?lení sv?telných signál? použitých pro sv?tla sv?tel a pulsujících sv?tel pomocí filtr? s hustými vlnami mux a demux Dispositivo de filtro multiplexado de divisão de onda densa para fibras ópticas mux e demux para combinar e separar sinais ópticos para alta potência óptica e potência óptica pulsada Dispositivo de filtro multiplexado de división de onda densa para fibras ópticas mux y demux para combinar y separar señales ópticas para alta potencia óptica y potencia óptica pulsada Dispositivi di filtro multiplex a divisione d'onda densa per fibre ottiche mux e demux per combinare e separare i segnali ottici per l'alta potenza ottica e la potenza ottica pulsata Enhet för tät vågdelningsmultiplexeringsfilter med fiber för mux och demux för att kombinera och separera ljussignaler för högdagrar och pulserande ljusstyrka ??????????? ????????????????? ?????? ??? ?????????? ??????? mux ? demux ??? ??????????? ? ?????????? ???????? ???????? ??? ??????? ???????? ? ?????????? ???????? ???????? S?r? hullámelosztó-multiplex sz?r?eszközök mux és demux optikai szálakhoz, amelyek fényjeleket kombinálnak és leválasztanak a csúcsfényes és pulzáló fényer?k számára I??k i?aretlerini vurgu gücü ve darbe gücü için birle?tirmek ve ay?rmak üzere mux ve demux fiber optikleri için yo?un dalga da??t?m30 SMF-28 SMF28 LMA 8/125um 10/125um 10/130um 12/130um 20/125um 20/130um 25/250um 25/300um 30/250um SC Single Clad Cladding DC Double Clad 3-port Y Type 4-port X Type for Pulse Power 1W 2W 3W 5W 100W 1kW 2kW 3kW 5kW 10kW 15kW 20kW average peak ns ps fs kW Watt Watts HP FDWS 1520nm 1530nm 1550nm 1570nm 1580nm 1610nm C Band L Band 100GHz 0.8nm DWDM dense wavelength division multiplex filter device with optical fiber for mux and demux to combine and split light signals for high optical power and pulse optical power Dispositif de multiplexage de fractionnement d'onde dense avec fibre optique pour mux et demux pour combiner et séparer les signaux optiques pour la puissance optique haute et la puissance optique pulsée Dichte Wellen-Division-Multiplex-Filteranlage für optische Fasern für Mux und Demux zur Kombination und Trennung von optischen Signalen für hohe Lichtleistung und pulsierende Lichtleistung Enhed til tæt bølgedelingsfiltrering med fiber til mux og demux til at kombinere og adskille lyssignaler til højlys-og pulserende lyseffekter Tiivis aaltojen jakautumissuodatin demux ja demux-kuitujen avulla, joka yhdistää ja erottaa valaistussignaalit vaaleista ja pulssivaloista Compacte Wave Division Multiplex-filterapparaten met optische demux en Demux-verbindingen om lichtsignalen voor hooglicht-en pulserende lichtvermogen te combineren en te scheiden Kombinace a odd?lení sv?telných signál? použitých pro sv?tla sv?tel a pulsujících sv?tel pomocí filtr? s hustými vlnami mux a demux Dispositivo de filtro multiplexado de divisão de onda densa para fibras ópticas mux e demux para combinar e separar sinais ópticos para alta potência óptica e potência óptica pulsada Dispositivo de filtro multiplexado de división de onda densa para fibras ópticas mux y demux para combinar y separar señales ópticas para alta potencia óptica y potencia óptica pulsada Dispositivi di filtro multiplex a divisione d'onda densa per fibre ottiche mux e demux per combinare e separare i segnali ottici per l'alta potenza ottica e la potenza ottica pulsata Enhet för tät vågdelningsmultiplexeringsfilter med fiber för mux och demux för att kombinera och separera ljussignaler för högdagrar och pulserande ljusstyrka ??????????? ????????????????? ?????? ??? ?????????? ??????? mux ? demux ??? ??????????? ? ?????????? ???????? ???????? ??? ??????? ???????? ? ?????????? ???????? ???????? S?r? hullámelosztó-multiplex sz?r?eszközök mux és demux optikai szálakhoz, amelyek fényjeleket kombinálnak és leválasztanak a csúcsfényes és pulzáló fényer?k számára I??k i?aretlerini vurgu gücü ve darbe gücü için birle?tirmek ve ay?rmak üzere mux ve demux fiber optikleri için yo?un dalga da??t?m30 SMF-28 SMF28 LMA 8/125um 10/125um 10/130um 12/130um 20/125um 20/130um 25/250um 25/300um 30/250um SC Single Clad Cladding DC Double Clad 3-port Y Type 4-port X Type for Pulse Power 1W 2W 3W 5W 100W 1kW 2kW 3kW 5kW 10kW 15kW 20kW average peak ns ps fs kW Watt Watts HP 1C01D 1C02D 1C03D 1C04D 1C05D 1C06D 1C07D 1C08D 1C09D 1C10D 1C11D 1C12D 1C13D 1C14D 1C15D 1C16D 1C17D 1C18D 1C19D 1C20D 1C21D 1C22D 1C23D 1C24D 1C25D 1C26D 1C27D 1C28D 1C29D 1C30D 1C31D 1C32D 1C33D 1C34D 1C35D 1C36D 1C37D 1C38D 1C39D 1C40D 1C41D 1C42D 1C43D 1C44D 1C45D 1C46D 1C47D 1C48D 1C49D 1C50D 1C51D 1C52D 1C53D 1C54D 1C55D 1C56D 1C57D 1C58D 1C59D 1C60D 1C61D 1H01D 1H02D 1H03D 1H04D 1H05D 1H06D 1H07D 1H08D 1H09D 1H10D 1H11D 1H12D 1H13D 1H14D 1H15D 1H16D 1H17D 1H18D 1H19D 1H20D 1H21D 1H22D 1H23D 1H24D 1H25D 1H26D 1H27D 1H28D 1H29D 1H30D 1H31D 1H32D 1H33D 1H34D 1H35D 1H36D 1H37D 1H38D 1H39D 1H40D 1H41D 1H42D 1H43D 1H44D 1H45D 1H46D 1H47D 1H48D 1H49D 1H50D 1H51D 1H52D 1H53D 1H54D 1H55D 1H56D 1H57D 1H58D 1H59D 1H60D 1H61D
TYPICAL SPECIFICATIONS
Center Wavelength 1528-1640nm ITU Grid
Channel Spacing 100G
Channel Passband Width +/-0.11nm
Pass/Reflective Channel Insertion Loss <=1.5dB/<=0.6dB
Pass/Reflective Channel Isolation >=25dB/>=12dB
Return Loss >=45dB
PDL <=0.15dB
Fiber Type SMF-28 Fiber or 10/130um DC Fiber
12/130um DC Fiber or 20/130um DC Fiber
25/250um DC Fiber or 25/300um DC Fiber
Max. Average Power 300mW, 500mW, 1W, 2W, 3W, 5W
Max. Peak Power for Pulse 100W, 1kW, 2kW, 3kW, 5kW, 10kW, 15kW, 20kW
Operating Temperature 0~70degreeC

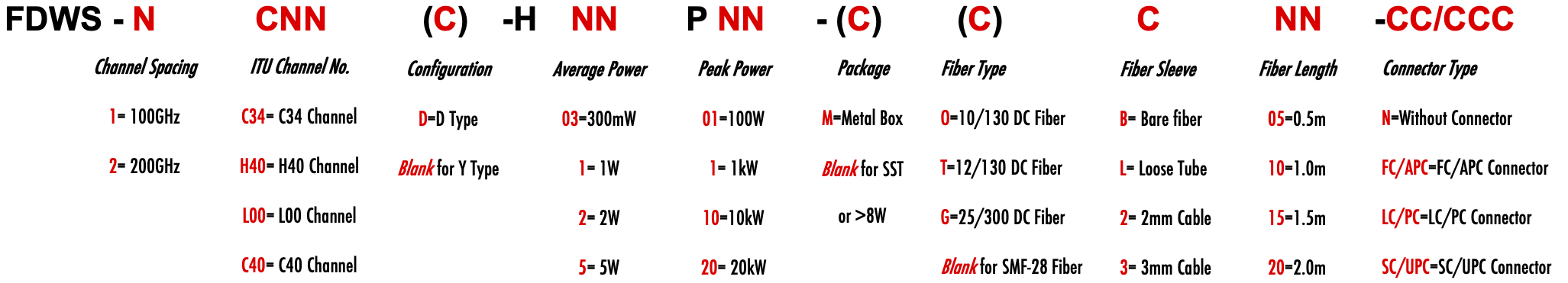

ORDERING INFORMATION/PART NUMBER(PN)
