100GHz PM DWDM Single Channel Device for Pulse Power

DESCRIPTION
Haphit provides fiber based passive components. The DWDM (Dense Wavelength Division Multiplex) is made by thin film coating and micro-optics package technology with Polarization Maintaining (PM) fiber in and PM fiber out. It features Flat and Wide Spectrum, high Wavelength Isolation and high Extinction Ratio. The DWDM will combine or split the signal light according to ITU standard. The pulse power version is specially designed to withstand both high average power and high peak power for pulse laser, while at the same time maintaining high performance and stability. Various center wavelength and fiber types are available, customized on wavelength and consigned fiber type are also available on request.
FDSP 1520nm 1530nm 1550nm 1570nm 1580nm 1610nm C Band L Band 100GHz 0.8nm DWDM dense wavelength division multiplex filter device with optical fiber for mux and demux to combine and split light signals for high optical power and pulse optical power Dispositif de multiplexage de fractionnement d'onde dense avec fibre optique pour mux et demux pour combiner et séparer les signaux optiques pour la puissance optique haute et la puissance optique pulsée Dichte Wellen-Division-Multiplex-Filteranlage für optische Fasern für Mux und Demux zur Kombination und Trennung von optischen Signalen für hohe Lichtleistung und pulsierende Lichtleistung Enhed til tæt bølgedelingsfiltrering med fiber til mux og demux til at kombinere og adskille lyssignaler til højlys-og pulserende lyseffekter Tiivis aaltojen jakautumissuodatin demux ja demux-kuitujen avulla, joka yhdistää ja erottaa valaistussignaalit vaaleista ja pulssivaloista Compacte Wave Division Multiplex-filterapparaten met optische demux en Demux-verbindingen om lichtsignalen voor hooglicht-en pulserende lichtvermogen te combineren en te scheiden Kombinace a odd?lení sv?telných signál? použitých pro sv?tla sv?tel a pulsujících sv?tel pomocí filtr? s hustými vlnami mux a demux Dispositivo de filtro multiplexado de divisão de onda densa para fibras ópticas mux e demux para combinar e separar sinais ópticos para alta potência óptica e potência óptica pulsada Dispositivo de filtro multiplexado de división de onda densa para fibras ópticas mux y demux para combinar y separar señales ópticas para alta potencia óptica y potencia óptica pulsada Dispositivi di filtro multiplex a divisione d'onda densa per fibre ottiche mux e demux per combinare e separare i segnali ottici per l'alta potenza ottica e la potenza ottica pulsata Enhet för tät vågdelningsmultiplexeringsfilter med fiber för mux och demux för att kombinera och separera ljussignaler för högdagrar och pulserande ljusstyrka ??????????? ????????????????? ?????? ??? ?????????? ??????? mux ? demux ??? ??????????? ? ?????????? ???????? ???????? ??? ??????? ???????? ? ?????????? ???????? ???????? S?r? hullámelosztó-multiplex sz?r?eszközök mux és demux optikai szálakhoz, amelyek fényjeleket kombinálnak és leválasztanak a csúcsfényes és pulzáló fényer?k számára I??k i?aretlerini vurgu gücü ve darbe gücü için birle?tirmek ve ay?rmak üzere mux ve demux fiber optikleri için yo?un dalga da??t?m30 PM1550 LMA 8/125um 10/125um 10/130um 12/130um 20/125um 20/130um 25/250um 25/300um 30/250um PMSC Single Clad Cladding PMDC Double Clad 3-port Y Type 4-port X Type Polarization Maintaining PM Extinction Ratio ER Panda for Pulse Power 1W 2W 3W 5W 10W 100W 1kW 2kW 3kW 5kW 10kW 15kW 20kW average peak ns ps fs kW Watt Watts HP FDSP 1520nm 1530nm 1550nm 1570nm 1580nm 1610nm C Band L Band 100GHz 0.8nm DWDM dense wavelength division multiplex filter device with optical fiber for mux and demux to combine and split light signals for high optical power and pulse optical power Dispositif de multiplexage de fractionnement d'onde dense avec fibre optique pour mux et demux pour combiner et séparer les signaux optiques pour la puissance optique haute et la puissance optique pulsée Dichte Wellen-Division-Multiplex-Filteranlage für optische Fasern für Mux und Demux zur Kombination und Trennung von optischen Signalen für hohe Lichtleistung und pulsierende Lichtleistung Enhed til tæt bølgedelingsfiltrering med fiber til mux og demux til at kombinere og adskille lyssignaler til højlys-og pulserende lyseffekter Tiivis aaltojen jakautumissuodatin demux ja demux-kuitujen avulla, joka yhdistää ja erottaa valaistussignaalit vaaleista ja pulssivaloista Compacte Wave Division Multiplex-filterapparaten met optische demux en Demux-verbindingen om lichtsignalen voor hooglicht-en pulserende lichtvermogen te combineren en te scheiden Kombinace a odd?lení sv?telných signál? použitých pro sv?tla sv?tel a pulsujících sv?tel pomocí filtr? s hustými vlnami mux a demux Dispositivo de filtro multiplexado de divisão de onda densa para fibras ópticas mux e demux para combinar e separar sinais ópticos para alta potência óptica e potência óptica pulsada Dispositivo de filtro multiplexado de división de onda densa para fibras ópticas mux y demux para combinar y separar señales ópticas para alta potencia óptica y potencia óptica pulsada Dispositivi di filtro multiplex a divisione d'onda densa per fibre ottiche mux e demux per combinare e separare i segnali ottici per l'alta potenza ottica e la potenza ottica pulsata Enhet för tät vågdelningsmultiplexeringsfilter med fiber för mux och demux för att kombinera och separera ljussignaler för högdagrar och pulserande ljusstyrka ??????????? ????????????????? ?????? ??? ?????????? ??????? mux ? demux ??? ??????????? ? ?????????? ???????? ???????? ??? ??????? ???????? ? ?????????? ???????? ???????? S?r? hullámelosztó-multiplex sz?r?eszközök mux és demux optikai szálakhoz, amelyek fényjeleket kombinálnak és leválasztanak a csúcsfényes és pulzáló fényer?k számára I??k i?aretlerini vurgu gücü ve darbe gücü için birle?tirmek ve ay?rmak üzere mux ve demux fiber optikleri için yo?un dalga da??t?m30 PM1550 LMA 8/125um 10/125um 10/130um 12/130um 20/125um 20/130um 25/250um 25/300um 30/250um PMSC Single Clad Cladding PMDC Double Clad 3-port Y Type 4-port X Type Polarization Maintaining PM Extinction Ratio ER Panda for Pulse Power 1W 2W 3W 5W 10W 100W 1kW 2kW 3kW 5kW 10kW 15kW 20kW average peak ns ps fs kW Watt Watts HP FDSP 1520nm 1530nm 1550nm 1570nm 1580nm 1610nm C Band L Band 100GHz 0.8nm DWDM dense wavelength division multiplex filter device with optical fiber for mux and demux to combine and split light signals for high optical power and pulse optical power Dispositif de multiplexage de fractionnement d'onde dense avec fibre optique pour mux et demux pour combiner et séparer les signaux optiques pour la puissance optique haute et la puissance optique pulsée Dichte Wellen-Division-Multiplex-Filteranlage für optische Fasern für Mux und Demux zur Kombination und Trennung von optischen Signalen für hohe Lichtleistung und pulsierende Lichtleistung Enhed til tæt bølgedelingsfiltrering med fiber til mux og demux til at kombinere og adskille lyssignaler til højlys-og pulserende lyseffekter Tiivis aaltojen jakautumissuodatin demux ja demux-kuitujen avulla, joka yhdistää ja erottaa valaistussignaalit vaaleista ja pulssivaloista Compacte Wave Division Multiplex-filterapparaten met optische demux en Demux-verbindingen om lichtsignalen voor hooglicht-en pulserende lichtvermogen te combineren en te scheiden Kombinace a odd?lení sv?telných signál? použitých pro sv?tla sv?tel a pulsujících sv?tel pomocí filtr? s hustými vlnami mux a demux Dispositivo de filtro multiplexado de divisão de onda densa para fibras ópticas mux e demux para combinar e separar sinais ópticos para alta potência óptica e potência óptica pulsada Dispositivo de filtro multiplexado de división de onda densa para fibras ópticas mux y demux para combinar y separar señales ópticas para alta potencia óptica y potencia óptica pulsada Dispositivi di filtro multiplex a divisione d'onda densa per fibre ottiche mux e demux per combinare e separare i segnali ottici per l'alta potenza ottica e la potenza ottica pulsata Enhet för tät vågdelningsmultiplexeringsfilter med fiber för mux och demux för att kombinera och separera ljussignaler för högdagrar och pulserande ljusstyrka ??????????? ????????????????? ?????? ??? ?????????? ??????? mux ? demux ??? ??????????? ? ?????????? ???????? ???????? ??? ??????? ???????? ? ?????????? ???????? ???????? S?r? hullámelosztó-multiplex sz?r?eszközök mux és demux optikai szálakhoz, amelyek fényjeleket kombinálnak és leválasztanak a csúcsfényes és pulzáló fényer?k számára I??k i?aretlerini vurgu gücü ve darbe gücü için birle?tirmek ve ay?rmak üzere mux ve demux fiber optikleri için yo?un dalga da??t?m30 PM1550 LMA 8/125um 10/125um 10/130um 12/130um 20/125um 20/130um 25/250um 25/300um 30/250um PMSC Single Clad Cladding PMDC Double Clad 3-port Y Type 4-port X Type Polarization Maintaining PM Extinction Ratio ER Panda for Pulse Power 1W 2W 3W 5W 10W 100W 1kW 2kW 3kW 5kW 10kW 15kW 20kW average peak ns ps fs kW Watt Watts HP 1C01R 1C02R 1C03R 1C04R 1C05R 1C06R 1C07R 1C08R 1C09R 1C10R 1C11R 1C12R 1C13R 1C14R 1C15R 1C16R 1C17R 1C18R 1C19R 1C20R 1C21R 1C22R 1C23R 1C24R 1C25R 1C26R 1C27R 1C28R 1C29R 1C30R 1C31R 1C32R 1C33R 1C34R 1C35R 1C36R 1C37R 1C38R 1C39R 1C40R 1C41R 1C42R 1C43R 1C44R 1C45R 1C46R 1C47R 1C48R 1C49R 1C50R 1C51R 1C52R 1C53R 1C54R 1C55R 1C56R 1C57R 1C58R 1C59R 1C60R 1C61R 1C01DR 1C02DR 1C03DR 1C04DR 1C05DR 1C06DR 1C07DR 1C08DR 1C09DR 1C10DR 1C11DR 1C12DR 1C13DR 1C14DR 1C15DR 1C16DR 1C17DR 1C18DR 1C19DR 1C20DR 1C21DR 1C22DR 1C23DR 1C24DR 1C25DR 1C26DR 1C27DR 1C28DR 1C29DR 1C30DR 1C31DR 1C32DR 1C33DR 1C34DR 1C35DR 1C36DR 1C37DR 1C38DR 1C39DR 1C40DR 1C41DR 1C42DR 1C43DR 1C44DR 1C45DR 1C46DR 1C47DR 1C48DR 1C49DR 1C50DR 1C51DR 1C52DR 1C53DR 1C54DR 1C55DR 1C56DR 1C57DR 1C58DR 1C59DR 1C60DR 1C61DR 1H01R 1H02R 1H03R 1H04R 1H05R 1H06R 1H07R 1H08R 1H09R 1H10R 1H11R 1H12R 1H13R 1H14R 1H15R 1H16R 1H17R 1H18R 1H19R 1H20R 1H21R 1H22R 1H23R 1H24R 1H25R 1H26R 1H27R 1H28R 1H29R 1H30R 1H31R 1H32R 1H33R 1H34R 1H35R 1H36R 1H37R 1H38R 1H39R 1H40R 1H41R 1H42R 1H43R 1H44R 1H45R 1H46R 1H47R 1H48R 1H49R 1H50R 1H51R 1H52R 1H53R 1H54R 1H55R 1H56R 1H57R 1H58R 1H59R 1H60R 1H61R 1H01DR 1H02DR 1H03DR 1H04DR 1H05DR 1H06DR 1H07DR 1H08DR 1H09DR 1H10DR 1H11DR 1H12DR 1H13DR 1H14DR 1H15DR 1H16DR 1H17DR 1H18DR 1H19DR 1H20DR 1H21DR 1H22DR 1H23DR 1H24DR 1H25DR 1H26DR 1H27DR 1H28DR 1H29DR 1H30DR 1H31DR 1H32DR 1H33DR 1H34DR 1H35DR 1H36DR 1H37DR 1H38DR 1H39DR 1H40DR 1H41DR 1H42DR 1H43DR 1H44DR 1H45DR 1H46DR 1H47DR 1H48DR 1H49DR 1H50DR 1H51DR 1H52DR 1H53DR 1H54DR 1H55DR 1H56DR 1H57DR 1H58DR 1H59DR 1H60DR 1H61DR
TYPICAL SPECIFICATIONS
Center Wavelength 1528-1640nm ITU Grid
Channel Spacing 100G
Channel Passband Width +/-0.11nm
Pass/Reflective Channel Insertion Loss <=1.5dB/<=0.8dB
Pass/Reflective Channel Isolation >=25dB/>=12dB
Return Loss >=45dB
Extinction Ratio >=18dB (Standard), >=20dB (High ER Type)
Fiber Type PM1550 Fiber or 10/125um PMDC Fiber
12/130um PMDC Fiber or 20/130um PMDC Fiber
25/250um PMDC Fiber or 25/300um PMDC Fiber
Max. Average Power 300mW, 500mW, 1W, 2W, 3W, 5W
Max. Peak Power for Pulse 100W, 1kW, 2kW, 3kW, 5kW, 10kW, 15kW, 20kW
Operating Temperature 0~70degreeC

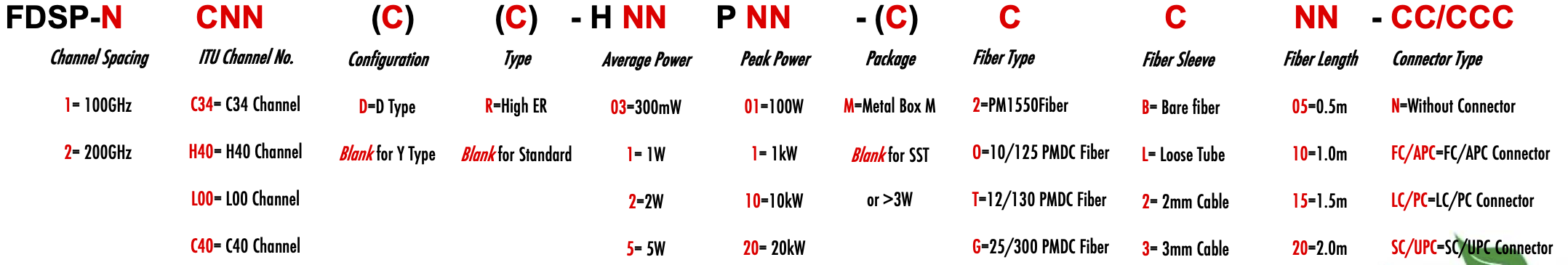

ORDERING INFORMATION/PART NUMBER(PN)
  Standard specifications and
design parameters


Serial Reference

Part Number (PN)*:


The change on PN will save a new product.


Product Description:


Comment/Other Information:
