200GHz PM DWDM Single Channel Device

DESCRIPTION
Haphit provides fiber based passive components. The DWDM (Dense Wavelength Division Multiplex) is made by thin film coating and micro-optics package technology with Polarization Maintaining (PM) fiber in and PM fiber out. It features Flat and Wide Spectrum, high Wavelength Isolation and high Extinction Ratio. The DWDM will combine or split the signal light according to ITU standard. Various center wavelength and fiber types are available, customized on wavelength and consigned fiber type are also available on request.
FDSP 1520nm 1530nm 1550nm 1570nm 1580nm 1610nm C Band L Band 200GHz 1.6nm DWDM dense wavelength division multiplex filter device with optical fiber for mux and demux to combine and split light signals for high optical power and pulse optical power Dispositif de multiplexage de fractionnement d'onde dense avec fibre optique pour mux et demux pour combiner et séparer les signaux optiques pour la puissance optique haute et la puissance optique pulsée Dichte Wellen-Division-Multiplex-Filteranlage für optische Fasern für Mux und Demux zur Kombination und Trennung von optischen Signalen für hohe Lichtleistung und pulsierende Lichtleistung Enhed til tæt bølgedelingsfiltrering med fiber til mux og demux til at kombinere og adskille lyssignaler til højlys-og pulserende lyseffekter Tiivis aaltojen jakautumissuodatin demux ja demux-kuitujen avulla, joka yhdistää ja erottaa valaistussignaalit vaaleista ja pulssivaloista Compacte Wave Division Multiplex-filterapparaten met optische demux en Demux-verbindingen om lichtsignalen voor hooglicht-en pulserende lichtvermogen te combineren en te scheiden Kombinace a odd?lení sv?telných signál? použitých pro sv?tla sv?tel a pulsujících sv?tel pomocí filtr? s hustými vlnami mux a demux Dispositivo de filtro multiplexado de divisão de onda densa para fibras ópticas mux e demux para combinar e separar sinais ópticos para alta potência óptica e potência óptica pulsada Dispositivo de filtro multiplexado de división de onda densa para fibras ópticas mux y demux para combinar y separar señales ópticas para alta potencia óptica y potencia óptica pulsada Dispositivi di filtro multiplex a divisione d'onda densa per fibre ottiche mux e demux per combinare e separare i segnali ottici per l'alta potenza ottica e la potenza ottica pulsata Enhet för tät vågdelningsmultiplexeringsfilter med fiber för mux och demux för att kombinera och separera ljussignaler för högdagrar och pulserande ljusstyrka ??????????? ????????????????? ?????? ??? ?????????? ??????? mux ? demux ??? ??????????? ? ?????????? ???????? ???????? ??? ??????? ???????? ? ?????????? ???????? ???????? S?r? hullámelosztó-multiplex sz?r?eszközök mux és demux optikai szálakhoz, amelyek fényjeleket kombinálnak és leválasztanak a csúcsfényes és pulzáló fényer?k számára I??k i?aretlerini vurgu gücü ve darbe gücü için birle?tirmek ve ay?rmak üzere mux ve demux fiber optikleri için yo?un dalga da??t?m30 PM1550 LMA 8/125um 10/125um 10/130um 12/130um 20/125um 20/130um 25/250um 25/300um 30/250um PMSC Single Clad Cladding PMDC Double Clad 3-port Y Type 4-port X Type Polarization Maintaining PM Extinction Ratio ER Panda FDSP 1520nm 1530nm 1550nm 1570nm 1580nm 1610nm C Band L Band 200GHz 1.6nm DWDM dense wavelength division multiplex filter device with optical fiber for mux and demux to combine and split light signals for high optical power and pulse optical power Dispositif de multiplexage de fractionnement d'onde dense avec fibre optique pour mux et demux pour combiner et séparer les signaux optiques pour la puissance optique haute et la puissance optique pulsée Dichte Wellen-Division-Multiplex-Filteranlage für optische Fasern für Mux und Demux zur Kombination und Trennung von optischen Signalen für hohe Lichtleistung und pulsierende Lichtleistung Enhed til tæt bølgedelingsfiltrering med fiber til mux og demux til at kombinere og adskille lyssignaler til højlys-og pulserende lyseffekter Tiivis aaltojen jakautumissuodatin demux ja demux-kuitujen avulla, joka yhdistää ja erottaa valaistussignaalit vaaleista ja pulssivaloista Compacte Wave Division Multiplex-filterapparaten met optische demux en Demux-verbindingen om lichtsignalen voor hooglicht-en pulserende lichtvermogen te combineren en te scheiden Kombinace a odd?lení sv?telných signál? použitých pro sv?tla sv?tel a pulsujících sv?tel pomocí filtr? s hustými vlnami mux a demux Dispositivo de filtro multiplexado de divisão de onda densa para fibras ópticas mux e demux para combinar e separar sinais ópticos para alta potência óptica e potência óptica pulsada Dispositivo de filtro multiplexado de división de onda densa para fibras ópticas mux y demux para combinar y separar señales ópticas para alta potencia óptica y potencia óptica pulsada Dispositivi di filtro multiplex a divisione d'onda densa per fibre ottiche mux e demux per combinare e separare i segnali ottici per l'alta potenza ottica e la potenza ottica pulsata Enhet för tät vågdelningsmultiplexeringsfilter med fiber för mux och demux för att kombinera och separera ljussignaler för högdagrar och pulserande ljusstyrka ??????????? ????????????????? ?????? ??? ?????????? ??????? mux ? demux ??? ??????????? ? ?????????? ???????? ???????? ??? ??????? ???????? ? ?????????? ???????? ???????? S?r? hullámelosztó-multiplex sz?r?eszközök mux és demux optikai szálakhoz, amelyek fényjeleket kombinálnak és leválasztanak a csúcsfényes és pulzáló fényer?k számára I??k i?aretlerini vurgu gücü ve darbe gücü için birle?tirmek ve ay?rmak üzere mux ve demux fiber optikleri için yo?un dalga da??t?m30 PM1550 LMA 8/125um 10/125um 10/130um 12/130um 20/125um 20/130um 25/250um 25/300um 30/250um PMSC Single Clad Cladding PMDC Double Clad 3-port Y Type 4-port X Type Polarization Maintaining PM Extinction Ratio ER Panda FDSP 1520nm 1530nm 1550nm 1570nm 1580nm 1610nm C Band L Band 200GHz 1.6nm DWDM dense wavelength division multiplex filter device with optical fiber for mux and demux to combine and split light signals for high optical power and pulse optical power Dispositif de multiplexage de fractionnement d'onde dense avec fibre optique pour mux et demux pour combiner et séparer les signaux optiques pour la puissance optique haute et la puissance optique pulsée Dichte Wellen-Division-Multiplex-Filteranlage für optische Fasern für Mux und Demux zur Kombination und Trennung von optischen Signalen für hohe Lichtleistung und pulsierende Lichtleistung Enhed til tæt bølgedelingsfiltrering med fiber til mux og demux til at kombinere og adskille lyssignaler til højlys-og pulserende lyseffekter Tiivis aaltojen jakautumissuodatin demux ja demux-kuitujen avulla, joka yhdistää ja erottaa valaistussignaalit vaaleista ja pulssivaloista Compacte Wave Division Multiplex-filterapparaten met optische demux en Demux-verbindingen om lichtsignalen voor hooglicht-en pulserende lichtvermogen te combineren en te scheiden Kombinace a odd?lení sv?telných signál? použitých pro sv?tla sv?tel a pulsujících sv?tel pomocí filtr? s hustými vlnami mux a demux Dispositivo de filtro multiplexado de divisão de onda densa para fibras ópticas mux e demux para combinar e separar sinais ópticos para alta potência óptica e potência óptica pulsada Dispositivo de filtro multiplexado de división de onda densa para fibras ópticas mux y demux para combinar y separar señales ópticas para alta potencia óptica y potencia óptica pulsada Dispositivi di filtro multiplex a divisione d'onda densa per fibre ottiche mux e demux per combinare e separare i segnali ottici per l'alta potenza ottica e la potenza ottica pulsata Enhet för tät vågdelningsmultiplexeringsfilter med fiber för mux och demux för att kombinera och separera ljussignaler för högdagrar och pulserande ljusstyrka ??????????? ????????????????? ?????? ??? ?????????? ??????? mux ? demux ??? ??????????? ? ?????????? ???????? ???????? ??? ??????? ???????? ? ?????????? ???????? ???????? S?r? hullámelosztó-multiplex sz?r?eszközök mux és demux optikai szálakhoz, amelyek fényjeleket kombinálnak és leválasztanak a csúcsfényes és pulzáló fényer?k számára I??k i?aretlerini vurgu gücü ve darbe gücü için birle?tirmek ve ay?rmak üzere mux ve demux fiber optikleri için yo?un dalga da??t?m30 PM1550 LMA 8/125um 10/125um 10/130um 12/130um 20/125um 20/130um 25/250um 25/300um 30/250um PMSC Single Clad Cladding PMDC Double Clad 3-port Y Type 4-port X Type Polarization Maintaining PM Extinction Ratio ER Panda 2C01R 2C02R 2C03R 2C04R 2C05R 2C06R 2C07R 2C08R 2C09R 2C10R 2C11R 2C12R 2C13R 2C14R 2C15R 2C16R 2C17R 2C18R 2C19R 2C20R 2C21R 2C22R 2C23R 2C24R 2C25R 2C26R 2C27R 2C28R 2C29R 2C30R 2C31R 2C32R 2C33R 2C34R 2C35R 2C36R 2C37R 2C38R 2C39R 2C40R 2C41R 2C42R 2C43R 2C44R 2C45R 2C46R 2C47R 2C48R 2C49R 2C50R 2C51R 2C52R 2C53R 2C54R 2C55R 2C56R 2C57R 2C58R 2C59R 2C60R 2C61R 2C01DR 2C02DR 2C03DR 2C04DR 2C05DR 2C06DR 2C07DR 2C08DR 2C09DR 2C10DR 2C11DR 2C12DR 2C13DR 2C14DR 2C15DR 2C16DR 2C17DR 2C18DR 2C19DR 2C20DR 2C21DR 2C22DR 2C23DR 2C24DR 2C25DR 2C26DR 2C27DR 2C28DR 2C29DR 2C30DR 2C31DR 2C32DR 2C33DR 2C34DR 2C35DR 2C36DR 2C37DR 2C38DR 2C39DR 2C40DR 2C41DR 2C42DR 2C43DR 2C44DR 2C45DR 2C46DR 2C47DR 2C48DR 2C49DR 2C50DR 2C51DR 2C52DR 2C53DR 2C54DR 2C55DR 2C56DR 2C57DR 2C58DR 2C59DR 2C60DR 2C61DR 2H01R 2H02R 2H03R 2H04R 2H05R 2H06R 2H07R 2H08R 2H09R 2H10R 2H11R 2H12R 2H13R 2H14R 2H15R 2H16R 2H17R 2H18R 2H19R 2H20R 2H21R 2H22R 2H23R 2H24R 2H25R 2H26R 2H27R 2H28R 2H29R 2H30R 2H31R 2H32R 2H33R 2H34R 2H35R 2H36R 2H37R 2H38R 2H39R 2H40R 2H41R 2H42R 2H43R 2H44R 2H45R 2H46R 2H47R 2H48R 2H49R 2H50R 2H51R 2H52R 2H53R 2H54R 2H55R 2H56R 2H57R 2H58R 2H59R 2H60R 2H61R 2H01DR 2H02DR 2H03DR 2H04DR 2H05DR 2H06DR 2H07DR 2H08DR 2H09DR 2H10DR 2H11DR 2H12DR 2H13DR 2H14DR 2H15DR 2H16DR 2H17DR 2H18DR 2H19DR 2H20DR 2H21DR 2H22DR 2H23DR 2H24DR 2H25DR 2H26DR 2H27DR 2H28DR 2H29DR 2H30DR 2H31DR 2H32DR 2H33DR 2H34DR 2H35DR 2H36DR 2H37DR 2H38DR 2H39DR 2H40DR 2H41DR 2H42DR 2H43DR 2H44DR 2H45DR 2H46DR 2H47DR 2H48DR 2H49DR 2H50DR 2H51DR 2H52DR 2H53DR 2H54DR 2H55DR 2H56DR 2H57DR 2H58DR 2H59DR 2H60DR 2H61DR
TYPICAL SPECIFICATIONS
Center Wavelength 1528-1640nm ITU Grid
Channel Spacing 200G
Channel Passband Width +/-0.25nm
Pass/Reflective Channel Insertion Loss <=1.2dB/<=0.8dB
Pass/Reflective Channel Isolation >=25dB/>=12dB
Return Loss >=45dB
Extinction Ratio >=20dB (Standard), >=22dB (High ER Type)
Fiber Type PM1550 Fiber or 10/125um PMDC Fiber
12/130um PMDC Fiber or 20/130um PMDC Fiber
25/250um PMDC Fiber or 25/300um PMDC Fiber
Max. Optical Power (CW) 300mW
Operating Temperature 0~70degreeC

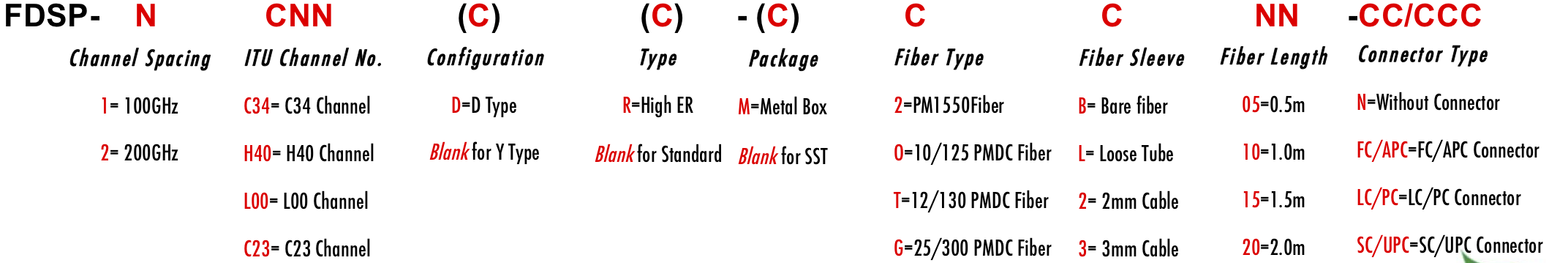

ORDERING INFORMATION/PART NUMBER(PN)
  Standard specifications and
design parameters


Serial Reference

Part Number (PN)*:


The change on PN will save a new product.


Product Description:


Comment/Other Information:
