100GHz DWDM 16-Channel Mux/Demux Module for Pulse Power

DESCRIPTION
Haphit provides fiber based passive components. The DWDM (Dense Wavelength Division Multiplex) is made by thin film coating and micro-optics package technology with fiber in and fiber out. It features Flat and Wide Spectrum and high Wavelength Isolation. The DWDM will combine or split the signal light according to ITU standard. The pulse power version is specially designed to withstand both high average power and high peak power for pulse laser, while at the same time maintaining high performance and stability. Various center wavelength and fiber types are available, customized on wavelength and consigned fiber type are also available on request.
FDWM 1520nm 1530nm 1550nm 1570nm 1580nm 1610nm C Band L Band 100GHz 0.8nm 16Channel Mux Demux DWDM dense wavelength division multiplex filter device with optical fiber for mux and demux to combine and split light signals for high optical power and pulse optical power Dispositif de multiplexage de fractionnement d'onde dense avec fibre optique pour mux et demux pour combiner et séparer les signaux optiques pour la puissance optique haute et la puissance optique pulsée Dichte Wellen-Division-Multiplex-Filteranlage für optische Fasern für Mux und Demux zur Kombination und Trennung von optischen Signalen für hohe Lichtleistung und pulsierende Lichtleistung Enhed til tæt bølgedelingsfiltrering med fiber til mux og demux til at kombinere og adskille lyssignaler til højlys-og pulserende lyseffekter Tiivis aaltojen jakautumissuodatin demux ja demux-kuitujen avulla, joka yhdistää ja erottaa valaistussignaalit vaaleista ja pulssivaloista Compacte Wave Division Multiplex-filterapparaten met optische demux en Demux-verbindingen om lichtsignalen voor hooglicht-en pulserende lichtvermogen te combineren en te scheiden Kombinace a odd?lení sv?telných signál? použitých pro sv?tla sv?tel a pulsujících sv?tel pomocí filtr? s hustými vlnami mux a demux Dispositivo de filtro multiplexado de divisão de onda densa para fibras ópticas mux e demux para combinar e separar sinais ópticos para alta potência óptica e potência óptica pulsada Dispositivo de filtro multiplexado de división de onda densa para fibras ópticas mux y demux para combinar y separar señales ópticas para alta potencia óptica y potencia óptica pulsada Dispositivi di filtro multiplex a divisione d'onda densa per fibre ottiche mux e demux per combinare e separare i segnali ottici per l'alta potenza ottica e la potenza ottica pulsata Enhet för tät vågdelningsmultiplexeringsfilter med fiber för mux och demux för att kombinera och separera ljussignaler för högdagrar och pulserande ljusstyrka ??????????? ????????????????? ?????? ??? ?????????? ??????? mux ? demux ??? ??????????? ? ?????????? ???????? ???????? ??? ??????? ???????? ? ?????????? ???????? ???????? S?r? hullámelosztó-multiplex sz?r?eszközök mux és demux optikai szálakhoz, amelyek fényjeleket kombinálnak és leválasztanak a csúcsfényes és pulzáló fényer?k számára I??k i?aretlerini vurgu gücü ve darbe gücü için birle?tirmek ve ay?rmak üzere mux ve demux fiber optikleri için yo?un dalga da??t?m30 SMF-28 SMF28 LMA 8/125um 10/125um 10/130um 12/130um 20/125um 20/130um 25/250um 25/300um 30/250um SC Single Clad Cladding DC Double Clad 3-port Y Type 4-port X Type for Pulse Power 1W 2W 3W 5W 100W 1kW 2kW 3kW 5kW 10kW 15kW 20kW average peak ns ps fs kW Watt Watts HP FDWM 1520nm 1530nm 1550nm 1570nm 1580nm 1610nm C Band L Band 100GHz 0.8nm 16Channel Mux Demux DWDM dense wavelength division multiplex filter device with optical fiber for mux and demux to combine and split light signals for high optical power and pulse optical power Dispositif de multiplexage de fractionnement d'onde dense avec fibre optique pour mux et demux pour combiner et séparer les signaux optiques pour la puissance optique haute et la puissance optique pulsée Dichte Wellen-Division-Multiplex-Filteranlage für optische Fasern für Mux und Demux zur Kombination und Trennung von optischen Signalen für hohe Lichtleistung und pulsierende Lichtleistung Enhed til tæt bølgedelingsfiltrering med fiber til mux og demux til at kombinere og adskille lyssignaler til højlys-og pulserende lyseffekter Tiivis aaltojen jakautumissuodatin demux ja demux-kuitujen avulla, joka yhdistää ja erottaa valaistussignaalit vaaleista ja pulssivaloista Compacte Wave Division Multiplex-filterapparaten met optische demux en Demux-verbindingen om lichtsignalen voor hooglicht-en pulserende lichtvermogen te combineren en te scheiden Kombinace a odd?lení sv?telných signál? použitých pro sv?tla sv?tel a pulsujících sv?tel pomocí filtr? s hustými vlnami mux a demux Dispositivo de filtro multiplexado de divisão de onda densa para fibras ópticas mux e demux para combinar e separar sinais ópticos para alta potência óptica e potência óptica pulsada Dispositivo de filtro multiplexado de división de onda densa para fibras ópticas mux y demux para combinar y separar señales ópticas para alta potencia óptica y potencia óptica pulsada Dispositivi di filtro multiplex a divisione d'onda densa per fibre ottiche mux e demux per combinare e separare i segnali ottici per l'alta potenza ottica e la potenza ottica pulsata Enhet för tät vågdelningsmultiplexeringsfilter med fiber för mux och demux för att kombinera och separera ljussignaler för högdagrar och pulserande ljusstyrka ??????????? ????????????????? ?????? ??? ?????????? ??????? mux ? demux ??? ??????????? ? ?????????? ???????? ???????? ??? ??????? ???????? ? ?????????? ???????? ???????? S?r? hullámelosztó-multiplex sz?r?eszközök mux és demux optikai szálakhoz, amelyek fényjeleket kombinálnak és leválasztanak a csúcsfényes és pulzáló fényer?k számára I??k i?aretlerini vurgu gücü ve darbe gücü için birle?tirmek ve ay?rmak üzere mux ve demux fiber optikleri için yo?un dalga da??t?m30 SMF-28 SMF28 LMA 8/125um 10/125um 10/130um 12/130um 20/125um 20/130um 25/250um 25/300um 30/250um SC Single Clad Cladding DC Double Clad 3-port Y Type 4-port X Type for Pulse Power 1W 2W 3W 5W 100W 1kW 2kW 3kW 5kW 10kW 15kW 20kW average peak ns ps fs kW Watt Watts HP FDWM 1520nm 1530nm 1550nm 1570nm 1580nm 1610nm C Band L Band 100GHz 0.8nm 16Channel Mux Demux DWDM dense wavelength division multiplex filter device with optical fiber for mux and demux to combine and split light signals for high optical power and pulse optical power Dispositif de multiplexage de fractionnement d'onde dense avec fibre optique pour mux et demux pour combiner et séparer les signaux optiques pour la puissance optique haute et la puissance optique pulsée Dichte Wellen-Division-Multiplex-Filteranlage für optische Fasern für Mux und Demux zur Kombination und Trennung von optischen Signalen für hohe Lichtleistung und pulsierende Lichtleistung Enhed til tæt bølgedelingsfiltrering med fiber til mux og demux til at kombinere og adskille lyssignaler til højlys-og pulserende lyseffekter Tiivis aaltojen jakautumissuodatin demux ja demux-kuitujen avulla, joka yhdistää ja erottaa valaistussignaalit vaaleista ja pulssivaloista Compacte Wave Division Multiplex-filterapparaten met optische demux en Demux-verbindingen om lichtsignalen voor hooglicht-en pulserende lichtvermogen te combineren en te scheiden Kombinace a odd?lení sv?telných signál? použitých pro sv?tla sv?tel a pulsujících sv?tel pomocí filtr? s hustými vlnami mux a demux Dispositivo de filtro multiplexado de divisão de onda densa para fibras ópticas mux e demux para combinar e separar sinais ópticos para alta potência óptica e potência óptica pulsada Dispositivo de filtro multiplexado de división de onda densa para fibras ópticas mux y demux para combinar y separar señales ópticas para alta potencia óptica y potencia óptica pulsada Dispositivi di filtro multiplex a divisione d'onda densa per fibre ottiche mux e demux per combinare e separare i segnali ottici per l'alta potenza ottica e la potenza ottica pulsata Enhet för tät vågdelningsmultiplexeringsfilter med fiber för mux och demux för att kombinera och separera ljussignaler för högdagrar och pulserande ljusstyrka ??????????? ????????????????? ?????? ??? ?????????? ??????? mux ? demux ??? ??????????? ? ?????????? ???????? ???????? ??? ??????? ???????? ? ?????????? ???????? ???????? S?r? hullámelosztó-multiplex sz?r?eszközök mux és demux optikai szálakhoz, amelyek fényjeleket kombinálnak és leválasztanak a csúcsfényes és pulzáló fényer?k számára I??k i?aretlerini vurgu gücü ve darbe gücü için birle?tirmek ve ay?rmak üzere mux ve demux fiber optikleri için yo?un dalga da??t?m30 SMF-28 SMF28 LMA 8/125um 10/125um 10/130um 12/130um 20/125um 20/130um 25/250um 25/300um 30/250um SC Single Clad Cladding DC Double Clad 3-port Y Type 4-port X Type for Pulse Power 1W 2W 3W 5W 100W 1kW 2kW 3kW 5kW 10kW 15kW 20kW average peak ns ps fs kW Watt Watts HP 1HM 1HD C01 C02 C03 C04 C05 C06 C07 C08 C09 C10 C11 C12 C13 C14 C15 C16 C17 C18 C19 C20 C21 C22 C23 C24 C25 C26 C27 C28 C29 C30 C31 C32 C33 C34 C35 C36 C37 C38 C39 C40 C41 C42 C43 C44 C45 C46 C47 C48 C49 C50 C51 C52 C53 C54 C55 C56 C57 C58 C59 C60 C61 H01 H02 H03 H04 H05 H06 H07 H08 H09 H10 H11 H12 H13 H14 H15 H16 H17 H18 H19 H20 H21 H22 H23 H24 H25 H26 H27 H28 H29 H30 H31 H32 H33 H34 H35 H36 H37 H38 H39 H40 H41 H42 H43 H44 H45 H46 H47 H48 H49 H50 H51 H52 H53 H54 H55 H56 H57 H58 H59 H60 H61
TYPICAL SPECIFICATIONS
Center Wavelength 1528-1640nm ITU Grid
Channel Spacing 100G
Channel Passband Width +/-0.11nm
Insertion Loss <=6.0dB
Channel Isolation >=25dB for Demux
>=15dB for Mux
Return Loss >=45dB
PDL <=0.2dB
Fiber Type SMF-28 Fiber or 10/130um DC Fiber
12/130um DC Fiber or 20/130um DC Fiber
25/250um DC Fiber or 25/300um DC Fiber
Max. Average Power 300mW, 500mW, 1W, 2W, 3W, 5W
Max. Peak Power for Pulse 100W, 1kW, 2kW, 3kW, 5kW, 10kW, 15kW, 20kW
Operating Temperature 0~70degreeC

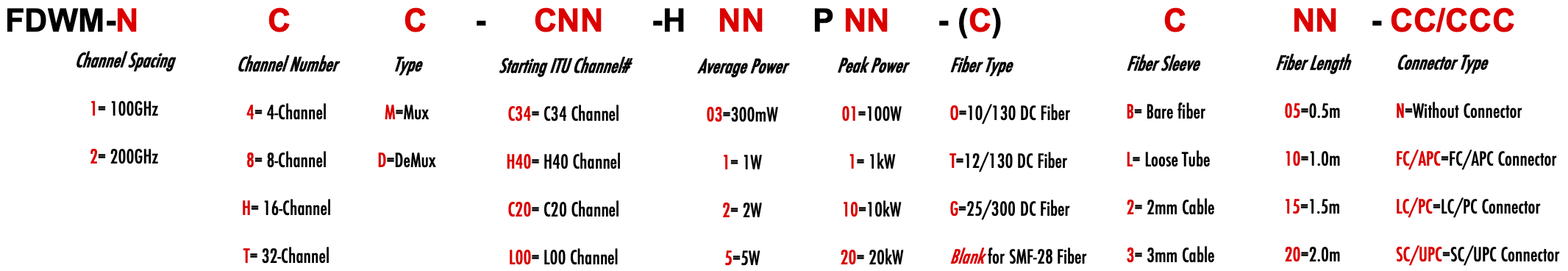

ORDERING INFORMATION/PART NUMBER(PN)
  Standard specifications and
design parameters


Serial Reference

Part Number (PN)*:


The change on PN will save a new product.


Product Description:


Comment/Other Information:
