915/1590nm WDM/Isolator/Tap Hybrid for Pulse Power

DESCRIPTION
Haphit provides fiber based passive components. The WDM/Isolator/Tap Hybrid is made by micro-optics package technology with fiber in and fiber out. It features Flat and Wide Spectrum, high Wavelength Isolation, high Signal Isolation and various Tap Ratio. The WDM/Isolator/Tap Hybrid will combine or split the signal light and pump light, while at the same time force the signal to transmit at single direction and tap the signal for monitoring purpose. The pulse power version is specially designed to withstand both high average power and high peak power for pulse laser, while at the same time maintaining high performance and stability. Various wavelength range and fiber types are available, customized on wavelength range and consigned fiber type are also available on request.
FHWT 915nm 910nm 920nm 905nm 925nm 1590nm 1580nm 1600nm 1570nm 1610nm 1595nm 1585nm WDM Filter Wavelength division Isolator Hybrid Iso HYB HYBR HY HB isolation isolate isolateur isolater filtre filtro Multiplexer Demux Combiner Divide Splitter Tap Coupler coupleur dieses Acoplador SMF-28 SMF28 HI1060 HI1060XP HI780 780HP LMA 5/125um 6/125um 8/125um 10/125um 10/130um 12/130um 20/125um 20/130um 25/250um 25/300um 30/250um SC Single Clad Cladding DC Double Clad for Pulse Power 1W 2W 3W 5W 10W 15W 20W 100W 1kW 2kW 3kW 5kW 10kW 15kW 20kW average peak ns ps fs kW Watt Watts HP FHWT 915nm 910nm 920nm 905nm 925nm 1590nm 1580nm 1600nm 1570nm 1610nm 1595nm 1585nm WDM Filter Wavelength division Isolator Hybrid Iso HYB HYBR HY HB isolation isolate isolateur isolater filtre filtro Multiplexer Demux Combiner Divide Splitter Tap Coupler coupleur dieses Acoplador SMF-28 SMF28 HI1060 HI1060XP HI780 780HP LMA 5/125um 6/125um 8/125um 10/125um 10/130um 12/130um 20/125um 20/130um 25/250um 25/300um 30/250um SC Single Clad Cladding DC Double Clad for Pulse Power 1W 2W 3W 5W 10W 15W 20W 100W 1kW 2kW 3kW 5kW 10kW 15kW 20kW average peak ns ps fs kW Watt Watts HP FHWT 915nm 910nm 920nm 905nm 925nm 1590nm 1580nm 1600nm 1570nm 1610nm 1595nm 1585nm WDM Filter Wavelength division Isolator Hybrid Iso HYB HYBR HY HB isolation isolate isolateur isolater filtre filtro Multiplexer Demux Combiner Divide Splitter Tap Coupler coupleur dieses Acoplador SMF-28 SMF28 HI1060 HI1060XP HI780 780HP LMA 5/125um 6/125um 8/125um 10/125um 10/130um 12/130um 20/125um 20/130um 25/250um 25/300um 30/250um SC Single Clad Cladding DC Double Clad for Pulse Power 1W 2W 3W 5W 10W 15W 20W 100W 1kW 2kW 3kW 5kW 10kW 15kW 20kW average peak ns ps fs kW Watt Watts HP 91L001YM 91LS01YM 91LS02YM 91LS03YM 91LS04YM 91LS05YM 91LS06YM 91LS07YM 91LS08YM 91LS09YM 91LS10YM 91LS11YM 91LS12YM 91LS13YM 91LS14YM 91LS15YM 91LS16YM 91LS17YM 91LS18YM 91LS19YM 91LS20YM 91LS21YM 91LS22YM 91LS23YM 91LS24YM 91LS25YM 91LS26YM 91LS27YM 91LS28YM 91LS29YM 91LS30YM 91LS31YM 91LS32YM 91LS33YM 91LS34YM 91LS35YM 91LS36YM 91LS37YM 91LS38YM 91LS39YM 91LS40YM 91LS41YM 91LS42YM 91LS43YM 91LS44YM 91LS45YM 91LS46YM 91LS47YM 91LS48YM 91LS49YM 91LS50YM 91LS51YM 91LS52YM 91LS53YM 91LS54YM 91LS55YM 91LS56YM 91LS57YM 91LS58YM 91LS59YM 91LS60YM 91LS61YM 91LS62YM 91LS63YM 91LS64YM 91LS65YM 91LS66YM 91LS67YM 91LS68YM 91LS69YM 91LS70YM 91LS71YM 91LS72YM 91LS73YM 91LS74YM 91LS75YM 91LS76YM 91LS77YM 91LS78YM 91LS79YM 91LS80YM 91LS81YM 91LS82YM 91LS83YM 91LS84YM 91LS85YM 91LS86YM 91LS87YM 91LS88YM 91LS89YM 91LS90YM 91LS91YM 91LS92YM 91LS93YM 91LS94YM 91LS95YM 91LS96YM 91LS97YM 91LS98YM 91LS99YM 91S001M 91LS01M 91LS02M 91LS03M 91LS04M 91LS05M 91LS06M 91LS07M 91LS08M 91LS09M 91LS10M 91LS11M 91LS12M 91LS13M 91LS14M 91LS15M 91LS16M 91LS17M 91LS18M 91LS19M 91LS20M 91LS21M 91LS22M 91LS23M 91LS24M 91LS25M 91LS26M 91LS27M 91LS28M 91LS29M 91LS30M 91LS31M 91LS32M 91LS33M 91LS34M 91LS35M 91LS36M 91LS37M 91LS38M 91LS39M 91LS40M 91LS41M 91LS42M 91LS43M 91LS44M 91LS45M 91LS46M 91LS47M 91LS48M 91LS49M 91LS50M 91LS51M 91LS52M 91LS53M 91LS54M 91LS55M 91LS56M 91LS57M 91LS58M 91LS59M 91LS60M 91LS61M 91LS62M 91LS63M 91LS64M 91LS65M 91LS66M 91LS67M 91LS68M 91LS69M 91LS70M 91LS71M 91LS72M 91LS73M 91LS74M 91LS75M 91LS76M 91LS77M 91LS78M 91LS79M 91LS80M 91LS81M 91LS82M 91LS83M 91LS84M 91LS85M 91LS86M 91LS87M 91LS88M 91LS89M 91LS90M 91LS91M 91LS92M 91LS93M 91LS94M 91LS95M 91LS96M 91LS97M 91LS98M 91LS99M 91LS001YN 91LS01YN 91LS02YN 91LS03YN 91LS04YN 91LS05YN 91LS06YN 91LS07YN 91LS08YN 91LS09YN 91LS10YN 91LS11YN 91LS12YN 91LS13YN 91LS14YN 91LS15YN 91LS16YN 91LS17YN 91LS18YN 91LS19YN 91LS20YN 91LS21YN 91LS22YN 91LS23YN 91LS24YN 91LS25YN 91LS26YN 91LS27YN 91LS28YN 91LS29YN 91LS30YN 91LS31YN 91LS32YN 91LS33YN 91LS34YN 91LS35YN 91LS36YN 91LS37YN 91LS38YN 91LS39YN 91LS40YN 91LS41YN 91LS42YN 91LS43YN 91LS44YN 91LS45YN 91LS46YN 91LS47YN 91LS48YN 91LS49YN 91LS50YN 91LS51YN 91LS52YN 91LS53YN 91LS54YN 91LS55YN 91LS56YN 91LS57YN 91LS58YN 91LS59YN 91LS60YN 91LS61YN 91LS62YN 91LS63YN 91LS64YN 91LS65YN 91LS66YN 91LS67YN 91LS68YN 91LS69YN 91LS70YN 91LS71YN 91LS72YN 91LS73YN 91LS74YN 91LS75YN 91LS76YN 91LS77YN 91LS78YN 91LS79YN 91LS80YN 91LS81YN 91LS82YN 91LS83YN 91LS84YN 91LS85YN 91LS86YN 91LS87YN 91LS88YN 91LS89YN 91LS90YN 91LS91YN 91LS92YN 91LS93YN 91LS94YN 91LS95YN 91LS96YN 91LS97YN 91LS98YN 91LS99YN 91SL001N 91LS01N 91LS02N 91LS03N 91LS04N 91LS05N 91LS06N 91LS07N 91LS08N 91LS09N 91LS10N 91LS11N 91LS12N 91LS13N 91LS14N 91LS15N 91LS16N 91LS17N 91LS18N 91LS19N 91LS20N 91LS21N 91LS22N 91LS23N 91LS24N 91LS25N 91LS26N 91LS27N 91LS28N 91LS29N 91LS30N 91LS31N 91LS32N 91LS33N 91LS34N 91LS35N 91LS36N 91LS37N 91LS38N 91LS39N 91LS40N 91LS41N 91LS42N 91LS43N 91LS44N 91LS45N 91LS46N 91LS47N 91LS48N 91LS49N 91LS50N 91LS51N 91LS52N 91LS53N 91LS54N 91LS55N 91LS56N 91LS57N 91LS58N 91LS59N 91LS60N 91LS61N 91LS62N 91LS63N 91LS64N 91LS65N 91LS66N 91LS67N 91LS68N 91LS69N 91LS70N 91LS71N 91LS72N 91LS73N 91LS74N 91LS75N 91LS76N 91LS77N 91LS78N 91LS79N 91LS80N 91LS81N 91LS82N 91LS83N 91LS84N 91LS85N 91LS86N 91LS87N 91LS88N 91LS89N 91LS90N 91LS91N 91LS92N 91LS93N 91LS94N 91LS95N 91LS96N 91LS97N 91LS98N 91LS99N 91LS001HM 91LS01HM 91LS02HM 91LS03HM 91LS04HM 91LS05HM 91LS06HM 91LS07HM 91LS08HM 91LS09HM 91LS10HM 91LS11HM 91LS12HM 91LS13HM 91LS14HM 91LS15HM 91LS16HM 91LS17HM 91LS18HM 91LS19HM 91LS20HM 91LS21HM 91LS22HM 91LS23HM 91LS24HM 91LS25HM 91LS26HM 91LS27HM 91LS28HM 91LS29HM 91LS30HM 91LS31HM 91LS32HM 91LS33HM 91LS34HM 91LS35HM 91LS36HM 91LS37HM 91LS38HM 91LS39HM 91LS40HM 91LS41HM 91LS42HM 91LS43HM 91LS44HM 91LS45HM 91LS46HM 91LS47HM 91LS48HM 91LS49HM 91LS50HM 91LS51HM 91LS52HM 91LS53HM 91LS54HM 91LS55HM 91LS56HM 91LS57HM 91LS58HM 91LS59HM 91LS60HM 91LS61HM 91LS62HM 91LS63HM 91LS64HM 91LS65HM 91LS66HM 91LS67HM 91LS68HM 91LS69HM 91LS70HM 91LS71HM 91LS72HM 91LS73HM 91LS74HM 91LS75HM 91LS76HM 91LS77HM 91LS78HM 91LS79HM 91LS80HM 91LS81HM 91LS82HM 91LS83HM 91LS84HM 91LS85HM 91LS86HM 91LS87HM 91LS88HM 91LS89HM 91LS90HM 91LS91HM 91LS92HM 91LS93HM 91LS94HM 91LS95HM 91LS96HM 91LS97HM 91LS98HM 91LS99HM 91LS001HN 91LS01HN 91LS02HN 91LS03HN 91LS04HN 91LS05HN 91LS06HN 91LS07HN 91LS08HN 91LS09HN 91LS10HN 91LS11HN 91LS12HN 91LS13HN 91LS14HN 91LS15HN 91LS16HN 91LS17HN 91LS18HN 91LS19HN 91LS20HN 91LS21HN 91LS22HN 91LS23HN 91LS24HN 91LS25HN 91LS26HN 91LS27HN 91LS28HN 91LS29HN 91LS30HN 91LS31HN 91LS32HN 91LS33HN 91LS34HN 91LS35HN 91LS36HN 91LS37HN 91LS38HN 91LS39HN 91LS40HN 91LS41HN 91LS42HN 91LS43HN 91LS44HN 91LS45HN 91LS46HN 91LS47HN 91LS48HN 91LS49HN 91LS50HN 91LS51HN 91LS52HN 91LS53HN 91LS54HN 91LS55HN 91LS56HN 91LS57HN 91LS58HN 91LS59HN 91LS60HN 91LS61HN 91LS62HN 91LS63HN 91LS64HN 91LS65HN 91LS66HN 91LS67HN 91LS68HN 91LS69HN 91LS70HN 91LS71HN 91LS72HN 91LS73HN 91LS74HN 91LS75HN 91LS76HN 91LS77HN 91LS78HN 91LS79HN 91LS80HN 91LS81HN 91LS82HN 91LS83HN 91LS84HN 91LS85HN 91LS86HN 91LS87HN 91LS88HN 91LS89HN 91LS90HN 91LS91HN 91LS92HN 91LS93HN 91LS94HN 91LS95HN 91LS96HN 91LS97HN 91LS98HN 91LS99HN 91LD001YM 91LD01YM 91LD02YM 91LD03YM 91LD04YM 91LD05YM 91LD06YM 91LD07YM 91LD08YM 91LD09YM 91LD10YM 91LD11YM 91LD12YM 91LD13YM 91LD14YM 91LD15YM 91LD16YM 91LD17YM 91LD18YM 91LD19YM 91LD20YM 91LD21YM 91LD22YM 91LD23YM 91LD24YM 91LD25YM 91LD26YM 91LD27YM 91LD28YM 91LD29YM 91LD30YM 91LD31YM 91LD32YM 91LD33YM 91LD34YM 91LD35YM 91LD36YM 91LD37YM 91LD38YM 91LD39YM 91LD40YM 91LD41YM 91LD42YM 91LD43YM 91LD44YM 91LD45YM 91LD46YM 91LD47YM 91LD48YM 91LD49YM 91LD50YM 91LD51YM 91LD52YM 91LD53YM 91LD54YM 91LD55YM 91LD56YM 91LD57YM 91LD58YM 91LD59YM 91LD60YM 91LD61YM 91LD62YM 91LD63YM 91LD64YM 91LD65YM 91LD66YM 91LD67YM 91LD68YM 91LD69YM 91LD70YM 91LD71YM 91LD72YM 91LD73YM 91LD74YM 91LD75YM 91LD76YM 91LD77YM 91LD78YM 91LD79YM 91LD80YM 91LD81YM 91LD82YM 91LD83YM 91LD84YM 91LD85YM 91LD86YM 91LD87YM 91LD88YM 91LD89YM 91LD90YM 91LD91YM 91LD92YM 91LD93YM 91LD94YM 91LD95YM 91LD96YM 91LD97YM 91LD98YM 91LD99YM 91D001M 91LD01M 91LD02M 91LD03M 91LD04M 91LD05M 91LD06M 91LD07M 91LD08M 91LD09M 91LD10M 91LD11M 91LD12M 91LD13M 91LD14M 91LD15M 91LD16M 91LD17M 91LD18M 91LD19M 91LD20M 91LD21M 91LD22M 91LD23M 91LD24M 91LD25M 91LD26M 91LD27M 91LD28M 91LD29M 91LD30M 91LD31M 91LD32M 91LD33M 91LD34M 91LD35M 91LD36M 91LD37M 91LD38M 91LD39M 91LD40M 91LD41M 91LD42M 91LD43M 91LD44M 91LD45M 91LD46M 91LD47M 91LD48M 91LD49M 91LD50M 91LD51M 91LD52M 91LD53M 91LD54M 91LD55M 91LD56M 91LD57M 91LD58M 91LD59M 91LD60M 91LD61M 91LD62M 91LD63M 91LD64M 91LD65M 91LD66M 91LD67M 91LD68M 91LD69M 91LD70M 91LD71M 91LD72M 91LD73M 91LD74M 91LD75M 91LD76M 91LD77M 91LD78M 91LD79M 91LD80M 91LD81M 91LD82M 91LD83M 91LD84M 91LD85M 91LD86M 91LD87M 91LD88M 91LD89M 91LD90M 91LD91M 91LD92M 91LD93M 91LD94M 91LD95M 91LD96M 91LD97M 91LD98M 91LD99M 91LD001YN 91LD01YN 91LD02YN 91LD03YN 91LD04YN 91LD05YN 91LD06YN 91LD07YN 91LD08YN 91LD09YN 91LD10YN 91LD11YN 91LD12YN 91LD13YN 91LD14YN 91LD15YN 91LD16YN 91LD17YN 91LD18YN 91LD19YN 91LD20YN 91LD21YN 91LD22YN 91LD23YN 91LD24YN 91LD25YN 91LD26YN 91LD27YN 91LD28YN 91LD29YN 91LD30YN 91LD31YN 91LD32YN 91LD33YN 91LD34YN 91LD35YN 91LD36YN 91LD37YN 91LD38YN 91LD39YN 91LD40YN 91LD41YN 91LD42YN 91LD43YN 91LD44YN 91LD45YN 91LD46YN 91LD47YN 91LD48YN 91LD49YN 91LD50YN 91LD51YN 91LD52YN 91LD53YN 91LD54YN 91LD55YN 91LD56YN 91LD57YN 91LD58YN 91LD59YN 91LD60YN 91LD61YN 91LD62YN 91LD63YN 91LD64YN 91LD65YN 91LD66YN 91LD67YN 91LD68YN 91LD69YN 91LD70YN 91LD71YN 91LD72YN 91LD73YN 91LD74YN 91LD75YN 91LD76YN 91LD77YN 91LD78YN 91LD79YN 91LD80YN 91LD81YN 91LD82YN 91LD83YN 91LD84YN 91LD85YN 91LD86YN 91LD87YN 91LD88YN 91LD89YN 91LD90YN 91LD91YN 91LD92YN 91LD93YN 91LD94YN 91LD95YN 91LD96YN 91LD97YN 91LD98YN 91LD99YN 91D001N 91LD01N 91LD02N 91LD03N 91LD04N 91LD05N 91LD06N 91LD07N 91LD08N 91LD09N 91LD10N 91LD11N 91LD12N 91LD13N 91LD14N 91LD15N 91LD16N 91LD17N 91LD18N 91LD19N 91LD20N 91LD21N 91LD22N 91LD23N 91LD24N 91LD25N 91LD26N 91LD27N 91LD28N 91LD29N 91LD30N 91LD31N 91LD32N 91LD33N 91LD34N 91LD35N 91LD36N 91LD37N 91LD38N 91LD39N 91LD40N 91LD41N 91LD42N 91LD43N 91LD44N 91LD45N 91LD46N 91LD47N 91LD48N 91LD49N 91LD50N 91LD51N 91LD52N 91LD53N 91LD54N 91LD55N 91LD56N 91LD57N 91LD58N 91LD59N 91LD60N 91LD61N 91LD62N 91LD63N 91LD64N 91LD65N 91LD66N 91LD67N 91LD68N 91LD69N 91LD70N 91LD71N 91LD72N 91LD73N 91LD74N 91LD75N 91LD76N 91LD77N 91LD78N 91LD79N 91LD80N 91LD81N 91LD82N 91LD83N 91LD84N 91LD85N 91LD86N 91LD87N 91LD88N 91LD89N 91LD90N 91LD91N 91LD92N 91LD93N 91LD94N 91LD95N 91LD96N 91LD97N 91LD98N 91LD99N 91LD001HM 91LD01HM 91LD02HM 91LD03HM 91LD04HM 91LD05HM 91LD06HM 91LD07HM 91LD08HM 91LD09HM 91LD10HM 91LD11HM 91LD12HM 91LD13HM 91LD14HM 91LD15HM 91LD16HM 91LD17HM 91LD18HM 91LD19HM 91LD20HM 91LD21HM 91LD22HM 91LD23HM 91LD24HM 91LD25HM 91LD26HM 91LD27HM 91LD28HM 91LD29HM 91LD30HM 91LD31HM 91LD32HM 91LD33HM 91LD34HM 91LD35HM 91LD36HM 91LD37HM 91LD38HM 91LD39HM 91LD40HM 91LD41HM 91LD42HM 91LD43HM 91LD44HM 91LD45HM 91LD46HM 91LD47HM 91LD48HM 91LD49HM 91LD50HM 91LD51HM 91LD52HM 91LD53HM 91LD54HM 91LD55HM 91LD56HM 91LD57HM 91LD58HM 91LD59HM 91LD60HM 91LD61HM 91LD62HM 91LD63HM 91LD64HM 91LD65HM 91LD66HM 91LD67HM 91LD68HM 91LD69HM 91LD70HM 91LD71HM 91LD72HM 91LD73HM 91LD74HM 91LD75HM 91LD76HM 91LD77HM 91LD78HM 91LD79HM 91LD80HM 91LD81HM 91LD82HM 91LD83HM 91LD84HM 91LD85HM 91LD86HM 91LD87HM 91LD88HM 91LD89HM 91LD90HM 91LD91HM 91LD92HM 91LD93HM 91LD94HM 91LD95HM 91LD96HM 91LD97HM 91LD98HM 91LD99HM 91D001HN 91LD01HN 91LD02HN 91LD03HN 91LD04HN 91LD05HN 91LD06HN 91LD07HN 91LD08HN 91LD09HN 91LD10HN 91LD11HN 91LD12HN 91LD13HN 91LD14HN 91LD15HN 91LD16HN 91LD17HN 91LD18HN 91LD19HN 91LD20HN 91LD21HN 91LD22HN 91LD23HN 91LD24HN 91LD25HN 91LD26HN 91LD27HN 91LD28HN 91LD29HN 91LD30HN 91LD31HN 91LD32HN 91LD33HN 91LD34HN 91LD35HN 91LD36HN 91LD37HN 91LD38HN 91LD39HN 91LD40HN 91LD41HN 91LD42HN 91LD43HN 91LD44HN 91LD45HN 91LD46HN 91LD47HN 91LD48HN 91LD49HN 91LD50HN 91LD51HN 91LD52HN 91LD53HN 91LD54HN 91LD55HN 91LD56HN 91LD57HN 91LD58HN 91LD59HN 91LD60HN 91LD61HN 91LD62HN 91LD63HN 91LD64HN 91LD65HN 91LD66HN 91LD67HN 91LD68HN 91LD69HN 91LD70HN 91LD71HN 91LD72HN 91LD73HN 91LD74HN 91LD75HN 91LD76HN 91LD77HN 91LD78HN 91LD79HN 91LD80HN 91LD81HN 91LD82HN 91LD83HN 91LD84HN 91LD85HN 91LD86HN 91LD87HN 91LD88HN 91LD89HN 91LD90HN 91LD91HN 91LD92HN 91LD93HN 91LD94HN 91LD95HN 91LD96HN 91LD97HN 91LD98HN 91LD99HN 91H001YM 91LH01YM 91LH02YM 91LH03YM 91LH04YM 91LH05YM 91LH06YM 91LH07YM 91LH08YM 91LH09YM 91LH10YM 91LH11YM 91LH12YM 91LH13YM 91LH14YM 91LH15YM 91LH16YM 91LH17YM 91LH18YM 91LH19YM 91LH20YM 91LH21YM 91LH22YM 91LH23YM 91LH24YM 91LH25YM 91LH26YM 91LH27YM 91LH28YM 91LH29YM 91LH30YM 91LH31YM 91LH32YM 91LH33YM 91LH34YM 91LH35YM 91LH36YM 91LH37YM 91LH38YM 91LH39YM 91LH40YM 91LH41YM 91LH42YM 91LH43YM 91LH44YM 91LH45YM 91LH46YM 91LH47YM 91LH48YM 91LH49YM 91LH50YM 91LH51YM 91LH52YM 91LH53YM 91LH54YM 91LH55YM 91LH56YM 91LH57YM 91LH58YM 91LH59YM 91LH60YM 91LH61YM 91LH62YM 91LH63YM 91LH64YM 91LH65YM 91LH66YM 91LH67YM 91LH68YM 91LH69YM 91LH70YM 91LH71YM 91LH72YM 91LH73YM 91LH74YM 91LH75YM 91LH76YM 91LH77YM 91LH78YM 91LH79YM 91LH80YM 91LH81YM 91LH82YM 91LH83YM 91LH84YM 91LH85YM 91LH86YM 91LH87YM 91LH88YM 91LH89YM 91LH90YM 91LH91YM 91LH92YM 91LH93YM 91LH94YM 91LH95YM 91LH96YM 91LH97YM 91LH98YM 91LH99YM 91LH001M 91LH01M 91LH02M 91LH03M 91LH04M 91LH05M 91LH06M 91LH07M 91LH08M 91LH09M 91LH10M 91LH11M 91LH12M 91LH13M 91LH14M 91LH15M 91LH16M 91LH17M 91LH18M 91LH19M 91LH20M 91LH21M 91LH22M 91LH23M 91LH24M 91LH25M 91LH26M 91LH27M 91LH28M 91LH29M 91LH30M 91LH31M 91LH32M 91LH33M 91LH34M 91LH35M 91LH36M 91LH37M 91LH38M 91LH39M 91LH40M 91LH41M 91LH42M 91LH43M 91LH44M 91LH45M 91LH46M 91LH47M 91LH48M 91LH49M 91LH50M 91LH51M 91LH52M 91LH53M 91LH54M 91LH55M 91LH56M 91LH57M 91LH58M 91LH59M 91LH60M 91LH61M 91LH62M 91LH63M 91LH64M 91LH65M 91LH66M 91LH67M 91LH68M 91LH69M 91LH70M 91LH71M 91LH72M 91LH73M 91LH74M 91LH75M 91LH76M 91LH77M 91LH78M 91LH79M 91LH80M 91LH81M 91LH82M 91LH83M 91LH84M 91LH85M 91LH86M 91LH87M 91LH88M 91LH89M 91LH90M 91LH91M 91LH92M 91LH93M 91LH94M 91LH95M 91LH96M 91LH97M 91LH98M 91LH99M 91LH001YN 91LH01YN 91LH02YN 91LH03YN 91LH04YN 91LH05YN 91LH06YN 91LH07YN 91LH08YN 91LH09YN 91LH10YN 91LH11YN 91LH12YN 91LH13YN 91LH14YN 91LH15YN 91LH16YN 91LH17YN 91LH18YN 91LH19YN 91LH20YN 91LH21YN 91LH22YN 91LH23YN 91LH24YN 91LH25YN 91LH26YN 91LH27YN 91LH28YN 91LH29YN 91LH30YN 91LH31YN 91LH32YN 91LH33YN 91LH34YN 91LH35YN 91LH36YN 91LH37YN 91LH38YN 91LH39YN 91LH40YN 91LH41YN 91LH42YN 91LH43YN 91LH44YN 91LH45YN 91LH46YN 91LH47YN 91LH48YN 91LH49YN 91LH50YN 91LH51YN 91LH52YN 91LH53YN 91LH54YN 91LH55YN 91LH56YN 91LH57YN 91LH58YN 91LH59YN 91LH60YN 91LH61YN 91LH62YN 91LH63YN 91LH64YN 91LH65YN 91LH66YN 91LH67YN 91LH68YN 91LH69YN 91LH70YN 91LH71YN 91LH72YN 91LH73YN 91LH74YN 91LH75YN 91LH76YN 91LH77YN 91LH78YN 91LH79YN 91LH80YN 91LH81YN 91LH82YN 91LH83YN 91LH84YN 91LH85YN 91LH86YN 91LH87YN 91LH88YN 91LH89YN 91LH90YN 91LH91YN 91LH92YN 91LH93YN 91LH94YN 91LH95YN 91LH96YN 91LH97YN 91LH98YN 91LH99YN 91H001N 91LH01N 91LH02N 91LH03N 91LH04N 91LH05N 91LH06N 91LH07N 91LH08N 91LH09N 91LH10N 91LH11N 91LH12N 91LH13N 91LH14N 91LH15N 91LH16N 91LH17N 91LH18N 91LH19N 91LH20N 91LH21N 91LH22N 91LH23N 91LH24N 91LH25N 91LH26N 91LH27N 91LH28N 91LH29N 91LH30N 91LH31N 91LH32N 91LH33N 91LH34N 91LH35N 91LH36N 91LH37N 91LH38N 91LH39N 91LH40N 91LH41N 91LH42N 91LH43N 91LH44N 91LH45N 91LH46N 91LH47N 91LH48N 91LH49N 91LH50N 91LH51N 91LH52N 91LH53N 91LH54N 91LH55N 91LH56N 91LH57N 91LH58N 91LH59N 91LH60N 91LH61N 91LH62N 91LH63N 91LH64N 91LH65N 91LH66N 91LH67N 91LH68N 91LH69N 91LH70N 91LH71N 91LH72N 91LH73N 91LH74N 91LH75N 91LH76N 91LH77N 91LH78N 91LH79N 91LH80N 91LH81N 91LH82N 91LH83N 91LH84N 91LH85N 91LH86N 91LH87N 91LH88N 91LH89N 91LH90N 91LH91N 91LH92N 91LH93N 91LH94N 91LH95N 91LH96N 91LH97N 91LH98N 91LH99N 91LH001HM 91LH01HM 91LH02HM 91LH03HM 91LH04HM 91LH05HM 91LH06HM 91LH07HM 91LH08HM 91LH09HM 91LH10HM 91LH11HM 91LH12HM 91LH13HM 91LH14HM 91LH15HM 91LH16HM 91LH17HM 91LH18HM 91LH19HM 91LH20HM 91LH21HM 91LH22HM 91LH23HM 91LH24HM 91LH25HM 91LH26HM 91LH27HM 91LH28HM 91LH29HM 91LH30HM 91LH31HM 91LH32HM 91LH33HM 91LH34HM 91LH35HM 91LH36HM 91LH37HM 91LH38HM 91LH39HM 91LH40HM 91LH41HM 91LH42HM 91LH43HM 91LH44HM 91LH45HM 91LH46HM 91LH47HM 91LH48HM 91LH49HM 91LH50HM 91LH51HM 91LH52HM 91LH53HM 91LH54HM 91LH55HM 91LH56HM 91LH57HM 91LH58HM 91LH59HM 91LH60HM 91LH61HM 91LH62HM 91LH63HM 91LH64HM 91LH65HM 91LH66HM 91LH67HM 91LH68HM 91LH69HM 91LH70HM 91LH71HM 91LH72HM 91LH73HM 91LH74HM 91LH75HM 91LH76HM 91LH77HM 91LH78HM 91LH79HM 91LH80HM 91LH81HM 91LH82HM 91LH83HM 91LH84HM 91LH85HM 91LH86HM 91LH87HM 91LH88HM 91LH89HM 91LH90HM 91LH91HM 91LH92HM 91LH93HM 91LH94HM 91LH95HM 91LH96HM 91LH97HM 91LH98HM 91LH99HM 91H001HN 91LH01HN 91LH02HN 91LH03HN 91LH04HN 91LH05HN 91LH06HN 91LH07HN 91LH08HN 91LH09HN 91LH10HN 91LH11HN 91LH12HN 91LH13HN 91LH14HN 91LH15HN 91LH16HN 91LH17HN 91LH18HN 91LH19HN 91LH20HN 91LH21HN 91LH22HN 91LH23HN 91LH24HN 91LH25HN 91LH26HN 91LH27HN 91LH28HN 91LH29HN 91LH30HN 91LH31HN 91LH32HN 91LH33HN 91LH34HN 91LH35HN 91LH36HN 91LH37HN 91LH38HN 91LH39HN 91LH40HN 91LH41HN 91LH42HN 91LH43HN 91LH44HN 91LH45HN 91LH46HN 91LH47HN 91LH48HN 91LH49HN 91LH50HN 91LH51HN 91LH52HN 91LH53HN 91LH54HN 91LH55HN 91LH56HN 91LH57HN 91LH58HN 91LH59HN 91LH60HN 91LH61HN 91LH62HN 91LH63HN 91LH64HN 91LH65HN 91LH66HN 91LH67HN 91LH68HN 91LH69HN 91LH70HN 91LH71HN 91LH72HN 91LH73HN 91LH74HN 91LH75HN 91LH76HN 91LH77HN 91LH78HN 91LH79HN 91LH80HN 91LH81HN 91LH82HN 91LH83HN 91LH84HN 91LH85HN 91LH86HN 91LH87HN 91LH88HN 91LH89HN 91LH90HN 91LH91HN 91LH92HN 91LH93HN 91LH94HN 91LH95HN 91LH96HN 91LH97HN 91LH98HN 91LH99HN
TYPICAL SPECIFICATIONS
Pass Channel Wavelength 1570-1610nm
Reflective Channel Wavelength 915+/-10nm
Signal/Pump Insertion Loss <=1.3dB (Single Stage), <=1.4dB (Dual Stage)
<=1.6dB (H Stage) /<=1.0dB
Signal Isolation >=28dB (Single Stage), >=45dB (Dual Stage)
>=25dB (H Stage)
Signal Tap Ratio 1%, 2%, 5%, 10%, 20%, 30%, 40%, 50%
Signal/Pump Wavelength Isolation >=25dB/>=12dB
Return Loss >=45dB
PDL <=0.2dB
Fiber Type (Signal&Tap) SMF-28 Fiber or 10/130um DC Fiber
12/130um DC Fiber or 20/130um DC Fiber
25/250um DC Fiber or 25/300um DC Fiber
Fiber Type (Common&Pump) Same Fiber, HI780 Fiber or HI1060 Fiber
Max. Average Power 300mW, 500mW, 1W, 2W, 3W, 5W, 10W, 15W, 20W
Max. Peak Power for Pulse 100W, 1kW, 2kW, 3kW, 5kW, 10kW, 15kW, 20kW
Operating Temperature 0~50degreeC

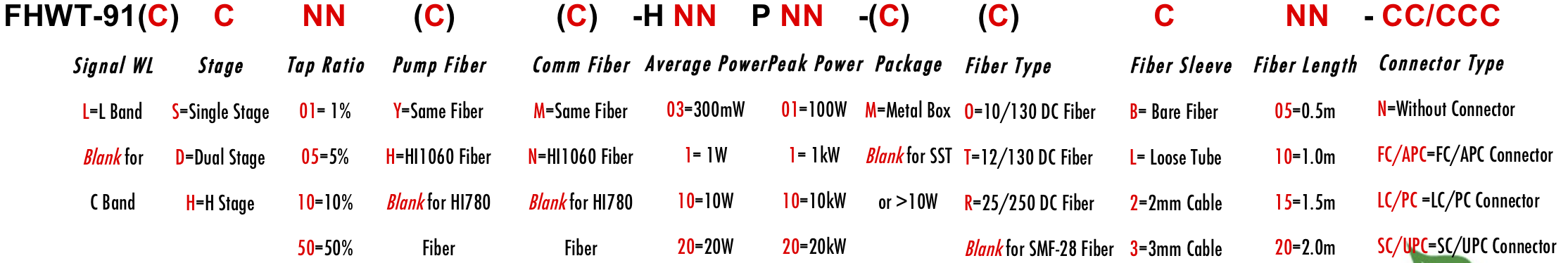

ORDERING INFORMATION/PART NUMBER(PN)
  Standard specifications and
design parameters


Serial Reference

Part Number (PN)*:


The change on PN will save a new product.


Product Description:


Comment/Other Information:
