1390nm Multimode Fiber Bandpass Filter for Pulse Power

DESCRIPTION
Haphit provides fiber based passive components. The Bandpass Filter is made by thin film coating and micro-optics package technology with fiber in and fiber out. It features flat-top spectrum and high Suppression Ratio. The Bandpass Filter will pass the signal light while block the unwanted/ASE light. The pulse power version is specially designed to withstand both high average power and high peak power for pulse laser, while at the same time maintaining high performance and stability. Y Type or X type is recommended to guide out high power ASE/unwanted light out. Various pass bandwidth and fiber types are available, customized on bandwidth and consigned fiber type are also available on request.
FMBP 1390nm Multimode MM Fiber Bandpass Filter Bandwidth 15nm 15.0nm bandstop filter or notch filter with bandwidth filtre passe-bande multimode ou filtre coupe-bande ou filtre coupe-bande avec bande passante Multimode-Bandpassfilter oder Bandsperrfilter oder Kerbfilter mit Bandbreite filtro de paso de banda multimodo o filtro de supresión de banda o filtro de muesca con ancho de banda iltro passa-banda multimodo ou filtro bandstop ou filtro notch com largura de banda filtro passa-banda multimodale o filtro bandstop o filtro notch con larghezza di banda monimuotoinen kaistanpäästösuodatin tai kaistanstopsuodatin tai kaistanleveyssuodatin Graded Index Step GIMM SIMM 50/125um 62.5/125um 105/125um NA=0.15 NA=0.22 NA=0.12 numerical aperture ibre multimode à gradient d'indice et à saut d'indice à ouverture numérique Gradientenindex- und Stufenindex-Multimode-Faser mit numerischer Apertur fibra multimodo de índice gradual y de índice escalonado con apertura numérica fibra multimodo de índice graduado e índice de passo com abertura numérica fibra multimodale a indice graduato e indice di gradino con apertura numerica asteikolla ja askelindeksillä varustettu monimuotokuitu numeerisella aukolla 2-port D Type 3-port Y Type 4-port X Type Type D à 2 ports Type Y à 3 ports Type X à 4 ports -Port-D-Typ 3-Port-Y-Typ 4-Port-X-Typ Tipo D de 2 puertos Tipo Y de 3 puertos Tipo X de 4 puertos Tipo D de 2 portas Tipo Y de 3 portas Tipo X de 4 portas ipo D a 2 porte Tipo Y a 3 porte Tipo X a 4 porte 2-porttinen D-tyyppi 3-porttinen Y-tyyppi 4-porttinen X-tyyppi for Pulse Power 1W 2W 3W 5W 10W 15W 20W 30W 40W 50W 60W 70W 80W 90W 100W 1kW 2kW 3kW 5kW 10kW 15kW 20kW average peak ns ps fs kW Watt Watts HP nanosecond or picosecond or femtosecond and average power and peak power of kilowatt pour une puissance optique d'impulsion avec une nanoseconde ou une picoseconde ou une femtoseconde et une puissance moyenne et une puissance de crête de kilowatt ou de watt für optische Impulsleistung mit Nanosekunde oder Pikosekunde oder Femtosekunde und Durchschnittsleistung und Spitzenleistung von Kilowatt oder Watt para potencia óptica de pulso con nanosegundo o picosegundo o femtosegundo y potencia promedio y potencia máxima de kilovatio o vatio para potência óptica de pulso com nanosegundo ou picosegundo ou femtosegundo e potência média e potência de pico de quilowatt ou watt per potenza ottica a impulsi con nanosecondi o picosecondi o femtosecondi e potenza media e potenza di picco di kilowatt o watt ulssioptiselle teholle nanosekuntia tai pikosekuntia tai femtosekuntia ja keskitehoa ja huipputehoa kilowattia tai wattia FMBP 1390nm Multimode MM Fiber Bandpass Filter Bandwidth 15nm 15.0nm bandstop filter or notch filter with bandwidth filtre passe-bande multimode ou filtre coupe-bande ou filtre coupe-bande avec bande passante Multimode-Bandpassfilter oder Bandsperrfilter oder Kerbfilter mit Bandbreite filtro de paso de banda multimodo o filtro de supresión de banda o filtro de muesca con ancho de banda iltro passa-banda multimodo ou filtro bandstop ou filtro notch com largura de banda filtro passa-banda multimodale o filtro bandstop o filtro notch con larghezza di banda monimuotoinen kaistanpäästösuodatin tai kaistanstopsuodatin tai kaistanleveyssuodatin Graded Index Step GIMM SIMM 50/125um 62.5/125um 105/125um NA=0.15 NA=0.22 NA=0.12 numerical aperture ibre multimode à gradient d'indice et à saut d'indice à ouverture numérique Gradientenindex- und Stufenindex-Multimode-Faser mit numerischer Apertur fibra multimodo de índice gradual y de índice escalonado con apertura numérica fibra multimodo de índice graduado e índice de passo com abertura numérica fibra multimodale a indice graduato e indice di gradino con apertura numerica asteikolla ja askelindeksillä varustettu monimuotokuitu numeerisella aukolla 2-port D Type 3-port Y Type 4-port X Type Type D à 2 ports Type Y à 3 ports Type X à 4 ports -Port-D-Typ 3-Port-Y-Typ 4-Port-X-Typ Tipo D de 2 puertos Tipo Y de 3 puertos Tipo X de 4 puertos Tipo D de 2 portas Tipo Y de 3 portas Tipo X de 4 portas ipo D a 2 porte Tipo Y a 3 porte Tipo X a 4 porte 2-porttinen D-tyyppi 3-porttinen Y-tyyppi 4-porttinen X-tyyppi for Pulse Power 1W 2W 3W 5W 10W 15W 20W 30W 40W 50W 60W 70W 80W 90W 100W 1kW 2kW 3kW 5kW 10kW 15kW 20kW average peak ns ps fs kW Watt Watts HP nanosecond or picosecond or femtosecond and average power and peak power of kilowatt pour une puissance optique d'impulsion avec une nanoseconde ou une picoseconde ou une femtoseconde et une puissance moyenne et une puissance de crête de kilowatt ou de watt für optische Impulsleistung mit Nanosekunde oder Pikosekunde oder Femtosekunde und Durchschnittsleistung und Spitzenleistung von Kilowatt oder Watt para potencia óptica de pulso con nanosegundo o picosegundo o femtosegundo y potencia promedio y potencia máxima de kilovatio o vatio para potência óptica de pulso com nanosegundo ou picosegundo ou femtosegundo e potência média e potência de pico de quilowatt ou watt per potenza ottica a impulsi con nanosecondi o picosecondi o femtosecondi e potenza media e potenza di picco di kilowatt o watt ulssioptiselle teholle nanosekuntia tai pikosekuntia tai femtosekuntia ja keskitehoa ja huipputehoa kilowattia tai wattia FMBP 1390nm Multimode MM Fiber Bandpass Filter Bandwidth 15nm 15.0nm bandstop filter or notch filter with bandwidth filtre passe-bande multimode ou filtre coupe-bande ou filtre coupe-bande avec bande passante Multimode-Bandpassfilter oder Bandsperrfilter oder Kerbfilter mit Bandbreite filtro de paso de banda multimodo o filtro de supresión de banda o filtro de muesca con ancho de banda iltro passa-banda multimodo ou filtro bandstop ou filtro notch com largura de banda filtro passa-banda multimodale o filtro bandstop o filtro notch con larghezza di banda monimuotoinen kaistanpäästösuodatin tai kaistanstopsuodatin tai kaistanleveyssuodatin Graded Index Step GIMM SIMM 50/125um 62.5/125um 105/125um NA=0.15 NA=0.22 NA=0.12 numerical aperture ibre multimode à gradient d'indice et à saut d'indice à ouverture numérique Gradientenindex- und Stufenindex-Multimode-Faser mit numerischer Apertur fibra multimodo de índice gradual y de índice escalonado con apertura numérica fibra multimodo de índice graduado e índice de passo com abertura numérica fibra multimodale a indice graduato e indice di gradino con apertura numerica asteikolla ja askelindeksillä varustettu monimuotokuitu numeerisella aukolla 2-port D Type 3-port Y Type 4-port X Type Type D à 2 ports Type Y à 3 ports Type X à 4 ports -Port-D-Typ 3-Port-Y-Typ 4-Port-X-Typ Tipo D de 2 puertos Tipo Y de 3 puertos Tipo X de 4 puertos Tipo D de 2 portas Tipo Y de 3 portas Tipo X de 4 portas ipo D a 2 porte Tipo Y a 3 porte Tipo X a 4 porte 2-porttinen D-tyyppi 3-porttinen Y-tyyppi 4-porttinen X-tyyppi for Pulse Power 1W 2W 3W 5W 10W 15W 20W 30W 40W 50W 60W 70W 80W 90W 100W 1kW 2kW 3kW 5kW 10kW 15kW 20kW average peak ns ps fs kW Watt Watts HP nanosecond or picosecond or femtosecond and average power and peak power of kilowatt pour une puissance optique d'impulsion avec une nanoseconde ou une picoseconde ou une femtoseconde et une puissance moyenne et une puissance de crête de kilowatt ou de watt für optische Impulsleistung mit Nanosekunde oder Pikosekunde oder Femtosekunde und Durchschnittsleistung und Spitzenleistung von Kilowatt oder Watt para potencia óptica de pulso con nanosegundo o picosegundo o femtosegundo y potencia promedio y potencia máxima de kilovatio o vatio para potência óptica de pulso com nanosegundo ou picosegundo ou femtosegundo e potência média e potência de pico de quilowatt ou watt per potenza ottica a impulsi con nanosecondi o picosecondi o femtosecondi e potenza media e potenza di picco di kilowatt o watt ulssioptiselle teholle nanosekuntia tai pikosekuntia tai femtosekuntia ja keskitehoa ja huipputehoa kilowattia tai wattia 150Y 150YY 150NY 150IY 150IYY 150INY 150BY 150BNY 150BYY 150TY 150TYY 150TNY 150BIY 150BIYY 150BINY 150TIY 150TIYY 150TINY
TYPICAL SPECIFICATIONS
Center Wavelength 1390nm
Min. Bandwidth@0.5dB 15nm
Configuration D Type (2-port), Y Type (3-port), X Type (4-port)
ASE Direction F: Forward, B: Backward, T: Two-way
Insertion Loss <=1.2dB
Stop Wavelength (ASE) Isolation >=25dB (Standard)
>=45dB (High Isolation)
Return Loss >=30dB
Fiber Type 50/125um (OM2) or 62.5/125um (OM1) MM Fiber
50/125um OM3 MM Fiber or OM4 MM Fiber
105/125um MM Fiber, NA=0.12, 0.15, 0.22
Max. Average Power 300mW, 500mW, 1W, 2W, 3W, 5W, 10W, 15W, 20W, 30W, 50W, 60W, 80W, 100W
Max. Peak Power for Pulse 100W, 1kW, 2kW, 3kW, 5kW, 10kW, 15kW, 20kW
Operating Temperature 0~70degreeC

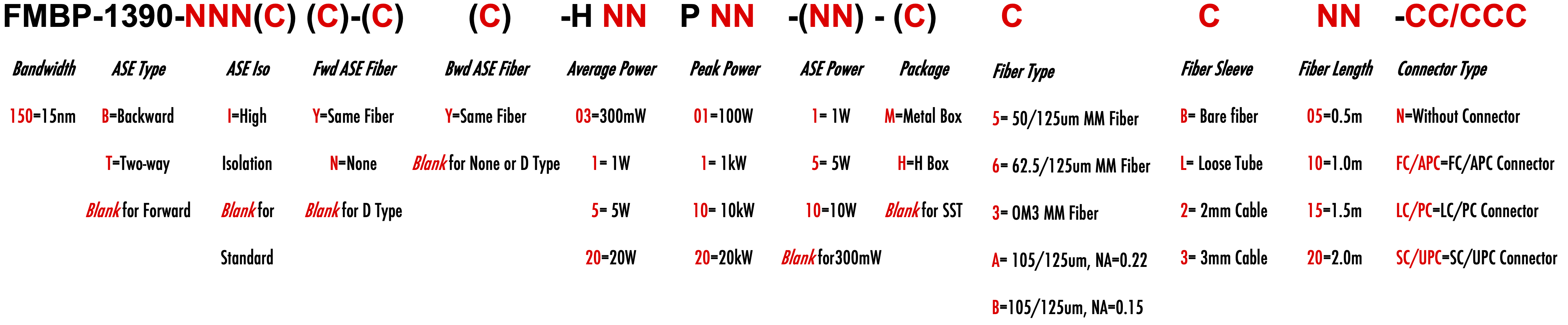

ORDERING INFORMATION/PART NUMBER(PN)
  Standard specifications and
design parameters


Serial Reference

Part Number (PN)*:


The change on PN will save a new product.


Product Description:


Comment/Other Information:
