2021nm Singlemode PM Fiber Bandpass Filter

DESCRIPTION
Haphit provides fiber based passive components. The Bandpass Filter is made by thin film coating and micro-optics package technology with Polarization Maintaining (PM) fiber in and PM fiber out. It features flat-top spectrum, high Suppression Ratio and high Extinction Ratio. The Bandpass Filter will pass the signal light while block the unwanted/ASE light. Customer can select only slow axis working (High ER Type) or both axis working option. Various pass bandwidth and fiber types are available, customized on bandwidth and consigned fiber type are also available on request.
FPBP FPWM 2021nm Singlemode PM Fiber Bandpass Filter Bandwidth 20nm 20.0nm bandstop filter or notch filter with bandwidth filtre passe-bande monomode ou filtre coupe-bande ou filtre coupe-bande avec bande passante filtro de paso de banda monomodo o filtro de supresión de banda o filtro de muesca con ancho de banda Singlemode-Bandpassfilter oder Bandsperrfilter oder Kerbfilter mit Bandbreite filtro passa-banda monomodo ou filtro bandstop ou filtro notch com largura de banda filtro passa-banda monomodale o filtro bandstop o filtro notch con larghezza di banda yksimuotoinen kaistanpäästösuodatin tai kaistanpysäytyssuodatin tai kaistanleveyssuodatin PM1550 LMA 8/125um 10/125um 10/130um 12/125um 12/130um 15/125um 15/130um 20/125um 20/130um 25/250um 25/300um 30/250um SC Single Clad Cladding DC Double Clad or large mode area fiber fibre à simple gaine ou fibre à double gaine ou fibre à grande zone de mode ingle Clad-Faser oder Double Clad-Faser oder Large-Mode-Area-Faser ibra con revestimiento simple o fibra con revestimiento doble o fibra de área modal grande fibra de revestimento simples ou fibra de revestimento duplo ou fibra de área de modo grande ibra a rivestimento singolo o fibra a doppio rivestimento o fibra a grande area modale yksikerroksinen kuitu tai kaksinkertainen kuitu tai suurimuotoinen kuitu 2-port D Type 3-port Y Type 4-port X Type Type D à 2 ports Type Y à 3 ports Type X à 4 ports -Port-D-Typ 3-Port-Y-Typ 4-Port-X-Typ Tipo D de 2 puertos Tipo Y de 3 puertos Tipo X de 4 puertos Tipo D de 2 portas Tipo Y de 3 portas Tipo X de 4 portas ipo D a 2 porte Tipo Y a 3 porte Tipo X a 4 porte 2-porttinen D-tyyppi 3-porttinen Y-tyyppi 4-porttinen X-tyyppi Polarization Maintaining PM Extinction Ratio ER Panda tie maintien de la polarisation fibre panda ou cravate avec taux d'extinction polarisationserhaltende Panda- oder Bindefaser mit Extinktionsverhältnis polarización manteniendo panda o fibra de amarre con relación de extinción polarização mantendo a fibra panda ou tie com taxa de extinção polarizzazione mantenendo panda o legare fibra con rapporto di estinzione olarisaatiota ylläpitävä panda- tai sidekuitu ekstinktiosuhteella FPBP FPWM 2021nm Singlemode PM Fiber Bandpass Filter Bandwidth 20nm 20.0nm bandstop filter or notch filter with bandwidth filtre passe-bande monomode ou filtre coupe-bande ou filtre coupe-bande avec bande passante filtro de paso de banda monomodo o filtro de supresión de banda o filtro de muesca con ancho de banda Singlemode-Bandpassfilter oder Bandsperrfilter oder Kerbfilter mit Bandbreite filtro passa-banda monomodo ou filtro bandstop ou filtro notch com largura de banda filtro passa-banda monomodale o filtro bandstop o filtro notch con larghezza di banda yksimuotoinen kaistanpäästösuodatin tai kaistanpysäytyssuodatin tai kaistanleveyssuodatin PM1550 LMA 8/125um 10/125um 10/130um 12/125um 12/130um 15/125um 15/130um 20/125um 20/130um 25/250um 25/300um 30/250um SC Single Clad Cladding DC Double Clad or large mode area fiber fibre à simple gaine ou fibre à double gaine ou fibre à grande zone de mode ingle Clad-Faser oder Double Clad-Faser oder Large-Mode-Area-Faser ibra con revestimiento simple o fibra con revestimiento doble o fibra de área modal grande fibra de revestimento simples ou fibra de revestimento duplo ou fibra de área de modo grande ibra a rivestimento singolo o fibra a doppio rivestimento o fibra a grande area modale yksikerroksinen kuitu tai kaksinkertainen kuitu tai suurimuotoinen kuitu 2-port D Type 3-port Y Type 4-port X Type Type D à 2 ports Type Y à 3 ports Type X à 4 ports -Port-D-Typ 3-Port-Y-Typ 4-Port-X-Typ Tipo D de 2 puertos Tipo Y de 3 puertos Tipo X de 4 puertos Tipo D de 2 portas Tipo Y de 3 portas Tipo X de 4 portas ipo D a 2 porte Tipo Y a 3 porte Tipo X a 4 porte 2-porttinen D-tyyppi 3-porttinen Y-tyyppi 4-porttinen X-tyyppi Polarization Maintaining PM Extinction Ratio ER Panda tie maintien de la polarisation fibre panda ou cravate avec taux d'extinction polarisationserhaltende Panda- oder Bindefaser mit Extinktionsverhältnis polarización manteniendo panda o fibra de amarre con relación de extinción polarização mantendo a fibra panda ou tie com taxa de extinção polarizzazione mantenendo panda o legare fibra con rapporto di estinzione olarisaatiota ylläpitävä panda- tai sidekuitu ekstinktiosuhteella FPBP FPWM 2021nm Singlemode PM Fiber Bandpass Filter Bandwidth 20nm 20.0nm bandstop filter or notch filter with bandwidth filtre passe-bande monomode ou filtre coupe-bande ou filtre coupe-bande avec bande passante filtro de paso de banda monomodo o filtro de supresión de banda o filtro de muesca con ancho de banda Singlemode-Bandpassfilter oder Bandsperrfilter oder Kerbfilter mit Bandbreite filtro passa-banda monomodo ou filtro bandstop ou filtro notch com largura de banda filtro passa-banda monomodale o filtro bandstop o filtro notch con larghezza di banda yksimuotoinen kaistanpäästösuodatin tai kaistanpysäytyssuodatin tai kaistanleveyssuodatin PM1550 LMA 8/125um 10/125um 10/130um 12/125um 12/130um 15/125um 15/130um 20/125um 20/130um 25/250um 25/300um 30/250um SC Single Clad Cladding DC Double Clad or large mode area fiber fibre à simple gaine ou fibre à double gaine ou fibre à grande zone de mode ingle Clad-Faser oder Double Clad-Faser oder Large-Mode-Area-Faser ibra con revestimiento simple o fibra con revestimiento doble o fibra de área modal grande fibra de revestimento simples ou fibra de revestimento duplo ou fibra de área de modo grande ibra a rivestimento singolo o fibra a doppio rivestimento o fibra a grande area modale yksikerroksinen kuitu tai kaksinkertainen kuitu tai suurimuotoinen kuitu 2-port D Type 3-port Y Type 4-port X Type Type D à 2 ports Type Y à 3 ports Type X à 4 ports -Port-D-Typ 3-Port-Y-Typ 4-Port-X-Typ Tipo D de 2 puertos Tipo Y de 3 puertos Tipo X de 4 puertos Tipo D de 2 portas Tipo Y de 3 portas Tipo X de 4 portas ipo D a 2 porte Tipo Y a 3 porte Tipo X a 4 porte 2-porttinen D-tyyppi 3-porttinen Y-tyyppi 4-porttinen X-tyyppi Polarization Maintaining PM Extinction Ratio ER Panda tie maintien de la polarisation fibre panda ou cravate avec taux d'extinction polarisationserhaltende Panda- oder Bindefaser mit Extinktionsverhältnis polarización manteniendo panda o fibra de amarre con relación de extinción polarização mantendo a fibra panda ou tie com taxa de extinção polarizzazione mantenendo panda o legare fibra con rapporto di estinzione olarisaatiota ylläpitävä panda- tai sidekuitu ekstinktiosuhteella 200Y 200YY 200NY 200IY 200IYY 200INY 200BY 200BNY 200BYY 200TY 200TYY 200TNY 200BIY 200BIYY 200BINY 200TIY 200TIYY 200TINY 200RY 200RYY 200RNY 200RIY 200RIYY 200RINY 200RBY 200RBNY 200RBYY 200RTY 200RTYY 200RTNY 200RBIY 200RBIYY 200RBINY 200RTIY 200RTIYY 200RTINY
TYPICAL SPECIFICATIONS
Center Wavelength 2021nm
Min. Bandwidth@0.5dB 20nm
Configuration D Type (2-port), Y Type (3-port), X Type (4-port)
ASE Direction F: Forward, B: Backward, T: Two-way
Insertion Loss <=1.4dB (Standard) <=1.6dB (High ER Type)
Stop Wavelength (ASE) Isolation >=25dB (Standard)
>=45dB (High Isolation)
Return Loss >=50dB
Extinction Ratio >=18dB (Standard),
>=20dB (High ER Type)
Fiber Type PM1550 Fiber or PM1950 Fiber
10/130um PMDC Fiber or 25/250um PMDC Fiber
Max. Optical Power (CW) 300mW
Operating Temperature 0~50degreeC

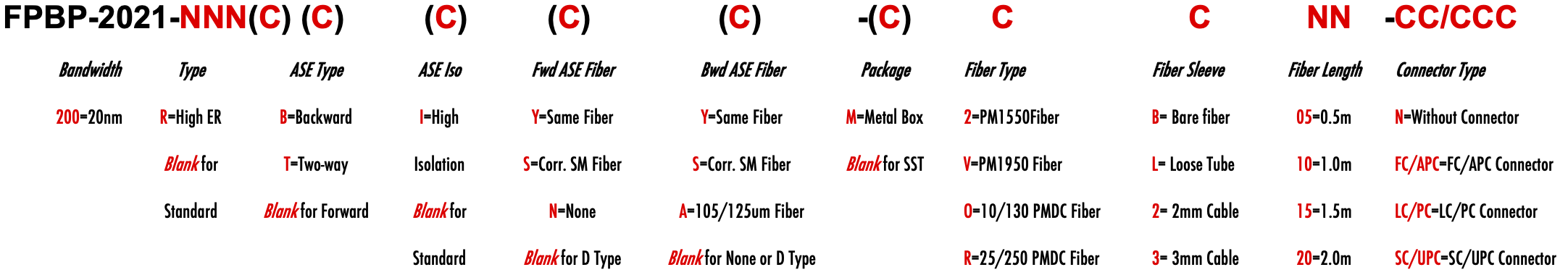

ORDERING INFORMATION/PART NUMBER(PN)
