1036nm High Power Singlemode PM Fiber Bandpass Filter
DESCRIPTION
Haphit provides fiber based passive components. The Bandpass Filter is made by thin film coating and micro-optics package technology with Polarization Maintaining (PM) fiber in and PM fiber out. It features flat-top spectrum, high Suppression Ratio and high Extinction Ratio. The Bandpass Filter will pass the signal light while block the unwanted/ASE light. The high power version can withstand high continuous wave (CW) optical power while maintaining high performance and stability. Y Type or X type is recommended to guide out high power ASE/unwanted light out. Customer can select only slow axis working (High ER Type) or both axis working option. Various pass bandwidth and fiber types are available, customized on bandwidth and consigned fiber type are also available on request.
FPBP FPWM 1036nm Singlemode PM Fiber Bandpass Filter Bandwidth 2.0nm 12.0 2nm 12nm bandstop filter or notch filter with bandwidth filtre passe-bande monomode ou filtre coupe-bande ou filtre coupe-bande avec bande passante filtro de paso de banda monomodo o filtro de supresión de banda o filtro de muesca con ancho de banda Singlemode-Bandpassfilter oder Bandsperrfilter oder Kerbfilter mit Bandbreite filtro passa-banda monomodo ou filtro bandstop ou filtro notch com largura de banda filtro passa-banda monomodale o filtro bandstop o filtro notch con larghezza di banda yksimuotoinen kaistanpäästösuodatin tai kaistanpysäytyssuodatin tai kaistanleveyssuodatin PM980 PM980XP PM980HP LMA 6/125um 10/125um 10/130um 12/130um 15/125um 15/130um 20/125um 20/130um 25/250um 30/250um SC Single Clad Cladding DC Double Clad or large mode area fiber fibre à simple gaine ou fibre à double gaine ou fibre à grande zone de mode ingle Clad-Faser oder Double Clad-Faser oder Large-Mode-Area-Faser ibra con revestimiento simple o fibra con revestimiento doble o fibra de área modal grande fibra de revestimento simples ou fibra de revestimento duplo ou fibra de área de modo grande ibra a rivestimento singolo o fibra a doppio rivestimento o fibra a grande area modale yksikerroksinen kuitu tai kaksinkertainen kuitu tai suurimuotoinen kuitu 2-port D Type 3-port Y Type 4-port X Type Type D à 2 ports Type Y à 3 ports Type X à 4 ports -Port-D-Typ 3-Port-Y-Typ 4-Port-X-Typ Tipo D de 2 puertos Tipo Y de 3 puertos Tipo X de 4 puertos Tipo D de 2 portas Tipo Y de 3 portas Tipo X de 4 portas ipo D a 2 porte Tipo Y a 3 porte Tipo X a 4 porte 2-porttinen D-tyyppi 3-porttinen Y-tyyppi 4-porttinen X-tyyppi Polarization Maintaining PM Extinction Ratio ER Panda tie maintien de la polarisation fibre panda ou cravate avec taux d'extinction polarisationserhaltende Panda- oder Bindefaser mit Extinktionsverhältnis polarización manteniendo panda o fibra de amarre con relación de extinción polarização mantendo a fibra panda ou tie com taxa de extinção polarizzazione mantenendo panda o legare fibra con rapporto di estinzione olarisaatiota ylläpitävä panda- tai sidekuitu ekstinktiosuhteella High Power 1W 2W 3W 5W 10W  15W 20W 30W 40W 50W 60W 70W 80W 90W 100W in Watt Watts HP CW Continuous Wave haute puissance optique en watt avec onde continue alta potencia óptica en vatios con onda continua alta potência óptica em watt com onda contínua hohe optische Leistung in Watt mit Dauerstrich elevata potenza ottica in watt con onda continua korkea optinen teho watteina jatkuvalla aallolla FPBP FPWM 1036nm Singlemode PM Fiber Bandpass Filter Bandwidth 2.0nm 12.0 2nm 12nm bandstop filter or notch filter with bandwidth filtre passe-bande monomode ou filtre coupe-bande ou filtre coupe-bande avec bande passante filtro de paso de banda monomodo o filtro de supresión de banda o filtro de muesca con ancho de banda Singlemode-Bandpassfilter oder Bandsperrfilter oder Kerbfilter mit Bandbreite filtro passa-banda monomodo ou filtro bandstop ou filtro notch com largura de banda filtro passa-banda monomodale o filtro bandstop o filtro notch con larghezza di banda yksimuotoinen kaistanpäästösuodatin tai kaistanpysäytyssuodatin tai kaistanleveyssuodatin PM980 PM980XP PM980HP LMA 6/125um 10/125um 10/130um 12/130um 15/125um 15/130um 20/125um 20/130um 25/250um 30/250um SC Single Clad Cladding DC Double Clad or large mode area fiber fibre à simple gaine ou fibre à double gaine ou fibre à grande zone de mode ingle Clad-Faser oder Double Clad-Faser oder Large-Mode-Area-Faser ibra con revestimiento simple o fibra con revestimiento doble o fibra de área modal grande fibra de revestimento simples ou fibra de revestimento duplo ou fibra de área de modo grande ibra a rivestimento singolo o fibra a doppio rivestimento o fibra a grande area modale yksikerroksinen kuitu tai kaksinkertainen kuitu tai suurimuotoinen kuitu 2-port D Type 3-port Y Type 4-port X Type Type D à 2 ports Type Y à 3 ports Type X à 4 ports -Port-D-Typ 3-Port-Y-Typ 4-Port-X-Typ Tipo D de 2 puertos Tipo Y de 3 puertos Tipo X de 4 puertos Tipo D de 2 portas Tipo Y de 3 portas Tipo X de 4 portas ipo D a 2 porte Tipo Y a 3 porte Tipo X a 4 porte 2-porttinen D-tyyppi 3-porttinen Y-tyyppi 4-porttinen X-tyyppi Polarization Maintaining PM Extinction Ratio ER Panda tie maintien de la polarisation fibre panda ou cravate avec taux d'extinction polarisationserhaltende Panda- oder Bindefaser mit Extinktionsverhältnis polarización manteniendo panda o fibra de amarre con relación de extinción polarização mantendo a fibra panda ou tie com taxa de extinção polarizzazione mantenendo panda o legare fibra con rapporto di estinzione olarisaatiota ylläpitävä panda- tai sidekuitu ekstinktiosuhteella High Power 1W 2W 3W 5W 10W  15W 20W 30W 40W 50W 60W 70W 80W 90W 100W in Watt Watts HP CW Continuous Wave haute puissance optique en watt avec onde continue alta potencia óptica en vatios con onda continua alta potência óptica em watt com onda contínua hohe optische Leistung in Watt mit Dauerstrich elevata potenza ottica in watt con onda continua korkea optinen teho watteina jatkuvalla aallolla FPBP FPWM 1036nm Singlemode PM Fiber Bandpass Filter Bandwidth 2.0nm 12.0 2nm 12nm bandstop filter or notch filter with bandwidth filtre passe-bande monomode ou filtre coupe-bande ou filtre coupe-bande avec bande passante filtro de paso de banda monomodo o filtro de supresión de banda o filtro de muesca con ancho de banda Singlemode-Bandpassfilter oder Bandsperrfilter oder Kerbfilter mit Bandbreite filtro passa-banda monomodo ou filtro bandstop ou filtro notch com largura de banda filtro passa-banda monomodale o filtro bandstop o filtro notch con larghezza di banda yksimuotoinen kaistanpäästösuodatin tai kaistanpysäytyssuodatin tai kaistanleveyssuodatin PM980 PM980XP PM980HP LMA 6/125um 10/125um 10/130um 12/130um 15/125um 15/130um 20/125um 20/130um 25/250um 30/250um SC Single Clad Cladding DC Double Clad or large mode area fiber fibre à simple gaine ou fibre à double gaine ou fibre à grande zone de mode ingle Clad-Faser oder Double Clad-Faser oder Large-Mode-Area-Faser ibra con revestimiento simple o fibra con revestimiento doble o fibra de área modal grande fibra de revestimento simples ou fibra de revestimento duplo ou fibra de área de modo grande ibra a rivestimento singolo o fibra a doppio rivestimento o fibra a grande area modale yksikerroksinen kuitu tai kaksinkertainen kuitu tai suurimuotoinen kuitu 2-port D Type 3-port Y Type 4-port X Type Type D à 2 ports Type Y à 3 ports Type X à 4 ports -Port-D-Typ 3-Port-Y-Typ 4-Port-X-Typ Tipo D de 2 puertos Tipo Y de 3 puertos Tipo X de 4 puertos Tipo D de 2 portas Tipo Y de 3 portas Tipo X de 4 portas ipo D a 2 porte Tipo Y a 3 porte Tipo X a 4 porte 2-porttinen D-tyyppi 3-porttinen Y-tyyppi 4-porttinen X-tyyppi Polarization Maintaining PM Extinction Ratio ER Panda tie maintien de la polarisation fibre panda ou cravate avec taux d'extinction polarisationserhaltende Panda- oder Bindefaser mit Extinktionsverhältnis polarización manteniendo panda o fibra de amarre con relación de extinción polarização mantendo a fibra panda ou tie com taxa de extinção polarizzazione mantenendo panda o legare fibra con rapporto di estinzione olarisaatiota ylläpitävä panda- tai sidekuitu ekstinktiosuhteella High Power 1W 2W 3W 5W 10W  15W 20W 30W 40W 50W 60W 70W 80W 90W 100W in Watt Watts HP CW Continuous Wave haute puissance optique en watt avec onde continue alta potencia óptica en vatios con onda continua alta potência óptica em watt com onda contínua hohe optische Leistung in Watt mit Dauerstrich elevata potenza ottica in watt con onda continua korkea optinen teho watteina jatkuvalla aallolla 20Y 20YY 20NY 20IY 20IYY 20INY 20BY 20BNY 20BYY 20TY 20TYY 20TNY 20BIY 20BIYY 20BINY 20TIY 20TIYY 20TINY 120Y 120YY 120NY 120IY 120IYY 120INY 120BY 120BNY 120BYY 120TY 120TYY 120TNY 120BIY 120BIYY 120BINY 120TIY 120TIYY 120TINY 20RY 20RYY 20RNY 20RIY 20RIYY 20RINY 20RBY 20RBNY 20RBYY 20RTY 20RTYY 20RTNY 20RBIY 20RBIYY 20RBINY 20RTIY 20RTIYY 20RTINY 120RY 120RYY 120RNY 120RIY 120RIYY 120RINY 120RBY 120RBNY 120RBYY 120RTY 120RTYY 120RTNY 120RBIY 120RBIYY 120RBINY 120RTIY 120RTIYY 120RTINY
TYPICAL SPECIFICATIONS
Center Wavelength 1036nm
Min. Bandwidth@0.5dB 2.0nm, 12nm
Configuration D Type (2-port), Y Type (3-port), X Type (4-port)
ASE Direction F: Forward, B: Backward, T: Two-way
Insertion Loss <=1.2dB (Standard) <=1.4dB (High ER Type)
Stop Wavelength (ASE) Isolation >=25dB (Standard)
>=45dB (High Isolation)
Return Loss >=50dB
Extinction Ratio >=18dB (Standard),
>=20dB (High ER Type)
Fiber Type PM980 Fiber, PM1060L Fiber or PM1060L-FA Fiber
10/125um PMDC Fiber or 15/130um PMDC Fiber
20/130um PMDC Fiber or 25/250um PMDC Fiber
Max. Optical Power (CW) 1W, 2W, 3W, 5W, 10W, 15W, 20W, 30W, 50W, 60W, 80W, 100W
Operating Temperature 0~50degreeC

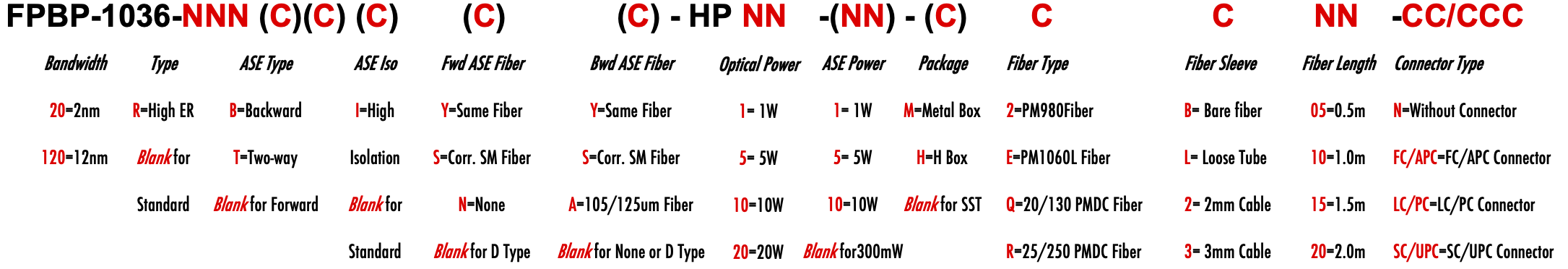

ORDERING INFORMATION/PART NUMBER(PN)
  Standard specifications and
design parameters


Serial Reference

Part Number (PN)*:

The change on PN will save a new product.

Product Description:


Comment/Other Information:
