976nm High Power Multimode Fiber Bandpass Filter

DESCRIPTION
Haphit provides fiber based passive components. The Bandpass Filter is made by thin film coating and micro-optics package technology with fiber in and fiber out. It features flat-top spectrum and high Suppression Ratio. The Bandpass Filter will pass the signal light while block the unwanted/ASE light. The high power version can withstand high continuous wave (CW) optical power while maintaining high performance and stability. Y Type or X type is recommended to guide out high power ASE/unwanted light out. Various pass bandwidth and fiber types are available, customized on bandwidth and consigned fiber type are also available on request.
FMBP 976nm Multimode MM Fiber Bandpass Filter Bandwidth 2.5nm bandstop filter or notch filter with bandwidth filtre passe-bande multimode ou filtre coupe-bande ou filtre coupe-bande avec bande passante Multimode-Bandpassfilter oder Bandsperrfilter oder Kerbfilter mit Bandbreite filtro de paso de banda multimodo o filtro de supresión de banda o filtro de muesca con ancho de banda iltro passa-banda multimodo ou filtro bandstop ou filtro notch com largura de banda filtro passa-banda multimodale o filtro bandstop o filtro notch con larghezza di banda monimuotoinen kaistanpäästösuodatin tai kaistanstopsuodatin tai kaistanleveyssuodatin Graded Index Step GIMM SIMM 50/125um 62.5/125um 105/125um NA=0.15 NA=0.22 NA=0.12 numerical aperture ibre multimode à gradient d'indice et à saut d'indice à ouverture numérique Gradientenindex- und Stufenindex-Multimode-Faser mit numerischer Apertur fibra multimodo de índice gradual y de índice escalonado con apertura numérica fibra multimodo de índice graduado e índice de passo com abertura numérica fibra multimodale a indice graduato e indice di gradino con apertura numerica asteikolla ja askelindeksillä varustettu monimuotokuitu numeerisella aukolla 2-port D Type 3-port Y Type 4-port X Type Type D à 2 ports Type Y à 3 ports Type X à 4 ports -Port-D-Typ 3-Port-Y-Typ 4-Port-X-Typ Tipo D de 2 puertos Tipo Y de 3 puertos Tipo X de 4 puertos Tipo D de 2 portas Tipo Y de 3 portas Tipo X de 4 portas ipo D a 2 porte Tipo Y a 3 porte Tipo X a 4 porte 2-porttinen D-tyyppi 3-porttinen Y-tyyppi 4-porttinen X-tyyppi High Power 1W 2W 3W 5W 10W  15W 20W in Watt Watts HP CW Continuous Wave haute puissance optique en watt avec onde continue alta potencia óptica en vatios con onda continua alta potência óptica em watt com onda contínua hohe optische Leistung in Watt mit Dauerstrich elevata potenza ottica in watt con onda continua korkea optinen teho watteina jatkuvalla aallolla FMBP 976nm Multimode MM Fiber Bandpass Filter Bandwidth 2.5nm bandstop filter or notch filter with bandwidth filtre passe-bande multimode ou filtre coupe-bande ou filtre coupe-bande avec bande passante Multimode-Bandpassfilter oder Bandsperrfilter oder Kerbfilter mit Bandbreite filtro de paso de banda multimodo o filtro de supresión de banda o filtro de muesca con ancho de banda iltro passa-banda multimodo ou filtro bandstop ou filtro notch com largura de banda filtro passa-banda multimodale o filtro bandstop o filtro notch con larghezza di banda monimuotoinen kaistanpäästösuodatin tai kaistanstopsuodatin tai kaistanleveyssuodatin Graded Index Step GIMM SIMM 50/125um 62.5/125um 105/125um NA=0.15 NA=0.22 NA=0.12 numerical aperture ibre multimode à gradient d'indice et à saut d'indice à ouverture numérique Gradientenindex- und Stufenindex-Multimode-Faser mit numerischer Apertur fibra multimodo de índice gradual y de índice escalonado con apertura numérica fibra multimodo de índice graduado e índice de passo com abertura numérica fibra multimodale a indice graduato e indice di gradino con apertura numerica asteikolla ja askelindeksillä varustettu monimuotokuitu numeerisella aukolla 2-port D Type 3-port Y Type 4-port X Type Type D à 2 ports Type Y à 3 ports Type X à 4 ports -Port-D-Typ 3-Port-Y-Typ 4-Port-X-Typ Tipo D de 2 puertos Tipo Y de 3 puertos Tipo X de 4 puertos Tipo D de 2 portas Tipo Y de 3 portas Tipo X de 4 portas ipo D a 2 porte Tipo Y a 3 porte Tipo X a 4 porte 2-porttinen D-tyyppi 3-porttinen Y-tyyppi 4-porttinen X-tyyppi High Power 1W 2W 3W 5W 10W  15W 20W in Watt Watts HP CW Continuous Wave haute puissance optique en watt avec onde continue alta potencia óptica en vatios con onda continua alta potência óptica em watt com onda contínua hohe optische Leistung in Watt mit Dauerstrich elevata potenza ottica in watt con onda continua korkea optinen teho watteina jatkuvalla aallolla FMBP 976nm Multimode MM Fiber Bandpass Filter Bandwidth 2.5nm bandstop filter or notch filter with bandwidth filtre passe-bande multimode ou filtre coupe-bande ou filtre coupe-bande avec bande passante Multimode-Bandpassfilter oder Bandsperrfilter oder Kerbfilter mit Bandbreite filtro de paso de banda multimodo o filtro de supresión de banda o filtro de muesca con ancho de banda iltro passa-banda multimodo ou filtro bandstop ou filtro notch com largura de banda filtro passa-banda multimodale o filtro bandstop o filtro notch con larghezza di banda monimuotoinen kaistanpäästösuodatin tai kaistanstopsuodatin tai kaistanleveyssuodatin Graded Index Step GIMM SIMM 50/125um 62.5/125um 105/125um NA=0.15 NA=0.22 NA=0.12 numerical aperture ibre multimode à gradient d'indice et à saut d'indice à ouverture numérique Gradientenindex- und Stufenindex-Multimode-Faser mit numerischer Apertur fibra multimodo de índice gradual y de índice escalonado con apertura numérica fibra multimodo de índice graduado e índice de passo com abertura numérica fibra multimodale a indice graduato e indice di gradino con apertura numerica asteikolla ja askelindeksillä varustettu monimuotokuitu numeerisella aukolla 2-port D Type 3-port Y Type 4-port X Type Type D à 2 ports Type Y à 3 ports Type X à 4 ports -Port-D-Typ 3-Port-Y-Typ 4-Port-X-Typ Tipo D de 2 puertos Tipo Y de 3 puertos Tipo X de 4 puertos Tipo D de 2 portas Tipo Y de 3 portas Tipo X de 4 portas ipo D a 2 porte Tipo Y a 3 porte Tipo X a 4 porte 2-porttinen D-tyyppi 3-porttinen Y-tyyppi 4-porttinen X-tyyppi High Power 1W 2W 3W 5W 10W  15W 20W in Watt Watts HP CW Continuous Wave haute puissance optique en watt avec onde continue alta potencia óptica en vatios con onda continua alta potência óptica em watt com onda contínua hohe optische Leistung in Watt mit Dauerstrich elevata potenza ottica in watt con onda continua korkea optinen teho watteina jatkuvalla aallolla 25Y 25YY 25NY 25IY 25IYY 25INY 25BY 25BNY 25BYY 25TY 25TYY 25TNY 25BIY 25BIYY 25BINY 25TIY 25TIYY 25TINY
TYPICAL SPECIFICATIONS
Center Wavelength 976nm
Min. Bandwidth@0.5dB 2.5nm
Configuration D Type (2-port), Y Type (3-port), X Type (4-port)
ASE Direction F: Forward, B: Backward, T: Two-way
Insertion Loss <=1.2dB
Stop Wavelength (ASE) Isolation >=25dB (Standard)
>=45dB (High Isolation)
Return Loss >=30dB
Fiber Type 50/125um (OM2) or 62.5/125um (OM1) MM Fiber
50/125um OM3 MM Fiber or OM4 MM Fiber
105/125um MM Fiber, NA=0.12, 0.15, 0.22
Max. Optical Power (CW) 1W, 2W, 3W, 5W, 10W, 15W, 20W, 30W, 50W, 60W, 80W, 100W
Operating Temperature 0~50degreeC

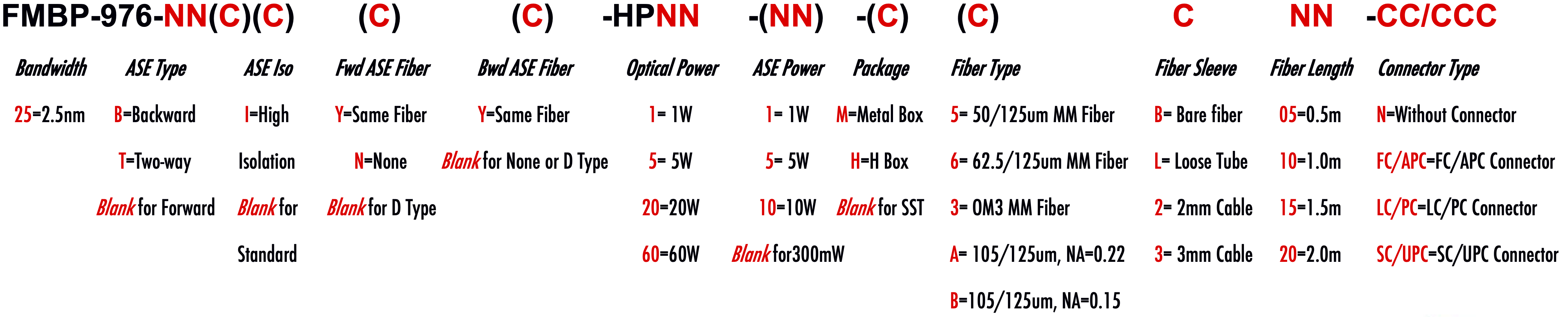

ORDERING INFORMATION/PART NUMBER(PN)
  Standard specifications and
design parameters


Serial Reference

Part Number (PN)*:


The change on PN will save a new product.


Product Description:


Comment/Other Information:
