1083nm Bandpass Filter/Isolator Hybrid for Pulse Power

DESCRIPTION
Haphit provides fiber based passive components. The Bandpass Filter/Isolator Hybrid is made by thin film coating and micro-optics package technology with fiber in and fiber out. It features flat-top spectrum, high Suppression Ratio and high Isolation. The Bandpass Filter/Isolator Hybrid will pass the signal light while block both the unwanted/ASE light and backward signal. The pulse power version is specially designed to withstand high peak power for pulse laser, while at the same time maintaining high performance and stability. Various pass bandwidth and fiber types are available, customized on bandwidth and consigned fiber type are also available on request.
FHBI 1083nm singlemode SM Fiber Bandpass Filter Isolator Hybrid Bandwidth Isolation 8.0nm 8nm singlemode fiber hybrid device of bandpass filter and isolator Single-Mode-Fasermischung für Bandpassfilter und Isolatoren Mélange de fibre optique monomode pour filtres passe-bande et isolateurs Yhden moduulin optinen yhdistelmä, jossa on läpikuultava suodatin ja eristäjä Dispositivo de mistura de fibra óptica monomodo para filtros e isoladores de passagem de banda Mezclador de fibra óptica monomodo para filtros de paso y aisladores Miscelatore di fibre ottiche monomodo per filtri passa-banda e isolatori Jednomodowe urz?dzenie mieszaj?ce ?wiat?owody z filtrem przej?ciowym i izolatorem Single-mode fiberblanding med pass-through-filter og isolering Single-mode glasvezelhybride met pass-through filters en isolators Jednomodevé optické hybridní za?ízení s filtrem a izolatorem Single-mode fiberblandade enheter med passfilter och isolerare Geçi? filtreleri ve karant?s? içeren tek modlu fiber kar???m kaynaklar? HI1060 1060XP LMA 6/125um 10/125um 10/130um 12/125um 12/130um 15/125um 15/130um 20/125um 20/130um 25/250um 30/250um SC Single Clad Cladding DC Double Clad or large mode area fiber fibre à simple gaine ou fibre à double gaine ou fibre à grande zone de mode ingle Clad-Faser oder Double Clad-Faser oder Large-Mode-Area-Faser ibra con revestimiento simple o fibra con revestimiento doble o fibra de área modal grande fibra de revestimento simples ou fibra de revestimento duplo ou fibra de área de modo grande ibra a rivestimento singolo o fibra a doppio rivestimento o fibra a grande area modale yksikerroksinen kuitu tai kaksinkertainen kuitu tai suurimuotoinen kuitu 2-port D Type 3-port Y Type 4-port X Type Type D à 2 ports Type Y à 3 ports Type X à 4 ports -Port-D-Typ 3-Port-Y-Typ 4-Port-X-Typ Tipo D de 2 puertos Tipo Y de 3 puertos Tipo X de 4 puertos Tipo D de 2 portas Tipo Y de 3 portas Tipo X de 4 portas ipo D a 2 porte Tipo Y a 3 porte Tipo X a 4 porte 2-porttinen D-tyyppi 3-porttinen Y-tyyppi 4-porttinen X-tyyppi for Pulse Power 50mW 100mW 200mW 300mW 100W 1kW 2kW 3kW 5kW 10kW 15kW 20kW average peak ns ps fs kW Watt Watts HP nanosecond or picosecond or femtosecond and average power and peak power of kilowatt pour une puissance optique d'impulsion avec une nanoseconde ou une picoseconde ou une femtoseconde et une puissance moyenne et une puissance de crête de kilowatt ou de watt für optische Impulsleistung mit Nanosekunde oder Pikosekunde oder Femtosekunde und Durchschnittsleistung und Spitzenleistung von Kilowatt oder Watt para potencia óptica de pulso con nanosegundo o picosegundo o femtosegundo y potencia promedio y potencia máxima de kilovatio o vatio para potência óptica de pulso com nanosegundo ou picosegundo ou femtosegundo e potência média e potência de pico de quilowatt ou watt per potenza ottica a impulsi con nanosecondi o picosecondi o femtosecondi e potenza media e potenza di picco di kilowatt o watt ulssioptiselle teholle nanosekuntia tai pikosekuntia tai femtosekuntia ja keskitehoa ja huipputehoa kilowattia tai wattia FHBI 1083nm singlemode SM Fiber Bandpass Filter Isolator Hybrid Bandwidth Isolation 8.0nm 8nm singlemode fiber hybrid device of bandpass filter and isolator Single-Mode-Fasermischung für Bandpassfilter und Isolatoren Mélange de fibre optique monomode pour filtres passe-bande et isolateurs Yhden moduulin optinen yhdistelmä, jossa on läpikuultava suodatin ja eristäjä Dispositivo de mistura de fibra óptica monomodo para filtros e isoladores de passagem de banda Mezclador de fibra óptica monomodo para filtros de paso y aisladores Miscelatore di fibre ottiche monomodo per filtri passa-banda e isolatori Jednomodowe urz?dzenie mieszaj?ce ?wiat?owody z filtrem przej?ciowym i izolatorem Single-mode fiberblanding med pass-through-filter og isolering Single-mode glasvezelhybride met pass-through filters en isolators Jednomodevé optické hybridní za?ízení s filtrem a izolatorem Single-mode fiberblandade enheter med passfilter och isolerare Geçi? filtreleri ve karant?s? içeren tek modlu fiber kar???m kaynaklar? HI1060 1060XP LMA 6/125um 10/125um 10/130um 12/125um 12/130um 15/125um 15/130um 20/125um 20/130um 25/250um 30/250um SC Single Clad Cladding DC Double Clad or large mode area fiber fibre à simple gaine ou fibre à double gaine ou fibre à grande zone de mode ingle Clad-Faser oder Double Clad-Faser oder Large-Mode-Area-Faser ibra con revestimiento simple o fibra con revestimiento doble o fibra de área modal grande fibra de revestimento simples ou fibra de revestimento duplo ou fibra de área de modo grande ibra a rivestimento singolo o fibra a doppio rivestimento o fibra a grande area modale yksikerroksinen kuitu tai kaksinkertainen kuitu tai suurimuotoinen kuitu 2-port D Type 3-port Y Type 4-port X Type Type D à 2 ports Type Y à 3 ports Type X à 4 ports -Port-D-Typ 3-Port-Y-Typ 4-Port-X-Typ Tipo D de 2 puertos Tipo Y de 3 puertos Tipo X de 4 puertos Tipo D de 2 portas Tipo Y de 3 portas Tipo X de 4 portas ipo D a 2 porte Tipo Y a 3 porte Tipo X a 4 porte 2-porttinen D-tyyppi 3-porttinen Y-tyyppi 4-porttinen X-tyyppi for Pulse Power 50mW 100mW 200mW 300mW 100W 1kW 2kW 3kW 5kW 10kW 15kW 20kW average peak ns ps fs kW Watt Watts HP nanosecond or picosecond or femtosecond and average power and peak power of kilowatt pour une puissance optique d'impulsion avec une nanoseconde ou une picoseconde ou une femtoseconde et une puissance moyenne et une puissance de crête de kilowatt ou de watt für optische Impulsleistung mit Nanosekunde oder Pikosekunde oder Femtosekunde und Durchschnittsleistung und Spitzenleistung von Kilowatt oder Watt para potencia óptica de pulso con nanosegundo o picosegundo o femtosegundo y potencia promedio y potencia máxima de kilovatio o vatio para potência óptica de pulso com nanosegundo ou picosegundo ou femtosegundo e potência média e potência de pico de quilowatt ou watt per potenza ottica a impulsi con nanosecondi o picosecondi o femtosecondi e potenza media e potenza di picco di kilowatt o watt ulssioptiselle teholle nanosekuntia tai pikosekuntia tai femtosekuntia ja keskitehoa ja huipputehoa kilowattia tai wattia FHBI 1083nm singlemode SM Fiber Bandpass Filter Isolator Hybrid Bandwidth Isolation 8.0nm 8nm singlemode fiber hybrid device of bandpass filter and isolator Single-Mode-Fasermischung für Bandpassfilter und Isolatoren Mélange de fibre optique monomode pour filtres passe-bande et isolateurs Yhden moduulin optinen yhdistelmä, jossa on läpikuultava suodatin ja eristäjä Dispositivo de mistura de fibra óptica monomodo para filtros e isoladores de passagem de banda Mezclador de fibra óptica monomodo para filtros de paso y aisladores Miscelatore di fibre ottiche monomodo per filtri passa-banda e isolatori Jednomodowe urz?dzenie mieszaj?ce ?wiat?owody z filtrem przej?ciowym i izolatorem Single-mode fiberblanding med pass-through-filter og isolering Single-mode glasvezelhybride met pass-through filters en isolators Jednomodevé optické hybridní za?ízení s filtrem a izolatorem Single-mode fiberblandade enheter med passfilter och isolerare Geçi? filtreleri ve karant?s? içeren tek modlu fiber kar???m kaynaklar? HI1060 1060XP LMA 6/125um 10/125um 10/130um 12/125um 12/130um 15/125um 15/130um 20/125um 20/130um 25/250um 30/250um SC Single Clad Cladding DC Double Clad or large mode area fiber fibre à simple gaine ou fibre à double gaine ou fibre à grande zone de mode ingle Clad-Faser oder Double Clad-Faser oder Large-Mode-Area-Faser ibra con revestimiento simple o fibra con revestimiento doble o fibra de área modal grande fibra de revestimento simples ou fibra de revestimento duplo ou fibra de área de modo grande ibra a rivestimento singolo o fibra a doppio rivestimento o fibra a grande area modale yksikerroksinen kuitu tai kaksinkertainen kuitu tai suurimuotoinen kuitu 2-port D Type 3-port Y Type 4-port X Type Type D à 2 ports Type Y à 3 ports Type X à 4 ports -Port-D-Typ 3-Port-Y-Typ 4-Port-X-Typ Tipo D de 2 puertos Tipo Y de 3 puertos Tipo X de 4 puertos Tipo D de 2 portas Tipo Y de 3 portas Tipo X de 4 portas ipo D a 2 porte Tipo Y a 3 porte Tipo X a 4 porte 2-porttinen D-tyyppi 3-porttinen Y-tyyppi 4-porttinen X-tyyppi for Pulse Power 50mW 100mW 200mW 300mW 100W 1kW 2kW 3kW 5kW 10kW 15kW 20kW average peak ns ps fs kW Watt Watts HP nanosecond or picosecond or femtosecond and average power and peak power of kilowatt pour une puissance optique d'impulsion avec une nanoseconde ou une picoseconde ou une femtoseconde et une puissance moyenne et une puissance de crête de kilowatt ou de watt für optische Impulsleistung mit Nanosekunde oder Pikosekunde oder Femtosekunde und Durchschnittsleistung und Spitzenleistung von Kilowatt oder Watt para potencia óptica de pulso con nanosegundo o picosegundo o femtosegundo y potencia promedio y potencia máxima de kilovatio o vatio para potência óptica de pulso com nanosegundo ou picosegundo ou femtosegundo e potência média e potência de pico de quilowatt ou watt per potenza ottica a impulsi con nanosecondi o picosecondi o femtosecondi e potenza media e potenza di picco di kilowatt o watt ulssioptiselle teholle nanosekuntia tai pikosekuntia tai femtosekuntia ja keskitehoa ja huipputehoa kilowattia tai wattia 80Y 80YYY 80NYY 80IY 80IYYY 80INYY 80BY 80BNYY 80BYYY 80TY 80TYYY 80TNYY 80BIY 80BIYYY 80BINYY 80TIY 80TIYYY 80TINYY
TYPICAL SPECIFICATIONS
Center Wavelength 1083nm
Min. Bandwidth@0.5dB 8.0nm
Configuration D Type (2-port), Y Type (3-port), X Type (4-port)
ASE Direction F: Forward, B: Backward, T: Two-way
Insertion Loss@23degree Single Stage: <=1.9dB, Dual Stage: <=3.4dB
Signal Isolation@23degree Single Stage: >=25dB, Dual Stage: >=40dB
Stop Wavelength (ASE) Isolation >=25dB (Standard)
>=45dB (High Isolation)
Return Loss >=45dB
PDL <=0.3dB
Fiber Type HI1060 or 10/125um SC Fiber
10/125um DC Fiber or 15/130um DC Fiber
20/130um DC Fiber or 25/250um DC Fiber
Max. Average Power 300mW
Max. Peak Power for Pulse 100W, 1kW, 2kW, 3kW, 5kW, 10kW, 15kW, 20kW
Operating Temperature 0~50degreeC

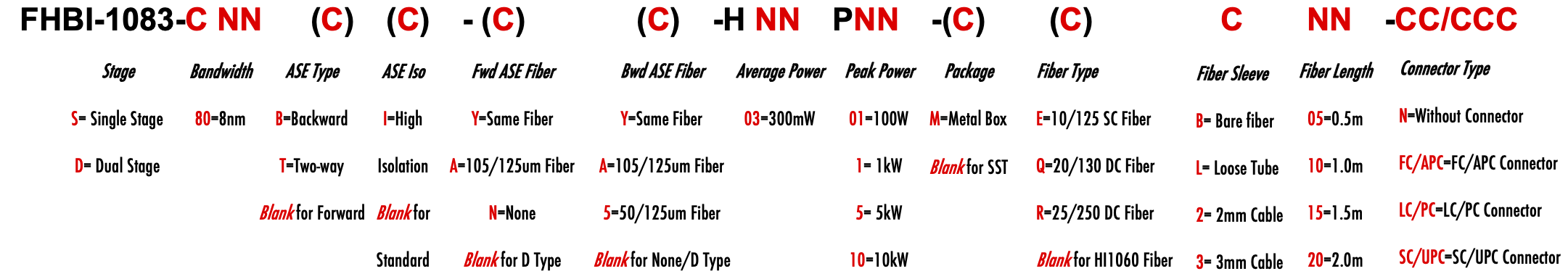

ORDERING INFORMATION/PART NUMBER(PN)
  Standard specifications and
design parameters


Serial Reference

Part Number (PN)*:


The change on PN will save a new product.


Product Description:


Comment/Other Information:
