1083nm Singlemode PM Fiber Bandpass Filter/Tap Hybrid

DESCRIPTION
Haphit provides fiber based passive components. The Bandpass Filter/Tap Hybrid is made by thin film coating and micro-optics package technology with Polarization Maintaining (PM) fiber in and PM fiber out. It features flat-top spectrum, high Suppression Ratio and high Extinction Ratio. The Bandpass Filter/Tap Hybrid will pass the signal light while block the unwanted/ASE light, at the same time, tap a small portion of signal for monitoring purpose. Customer can select only slow axis working (High ER Type) or both axis working option. Various pass bandwidth and fiber types are available, customized on bandwidth and consigned fiber type are also available on request.
FPHB 1083nm Singlemode PM Fiber Bandpass Filter Tap coupler splitter Hybrid Bandwidth 8.0nm 8nm optical fiber bandpass filter with tap coupler or splitter hybrid device or bandstop filter Glasfaser-Bandpassfilter mit Abzweigkoppler oder Splitter-Hybridgerät oder Bandsperrfilter Filtro de paso de banda de fibra óptica con acoplador de grifo o dispositivo híbrido divisor o filtro de banda filtre passe-bande à fibre optique avec coupleur de prise ou dispositif hybride séparateur ou filtre coupe-bande optinen kuitukaistanpäästösuodatin, jossa on väliliitin tai jakajahybridilaite tai kaistanstop-suodatin filtro passa-banda de fibra óptica com acoplador de torneira ou dispositivo híbrido divisor ou filtro de parada de banda ?wiat?owodowy filtr pasmowo-przepustowy z hybrydowym urz?dzeniem sprz?gaj?cym lub rozdzielaczem lub filtrem pasmowym optisk fiber båndpassfilter med tappkopler eller splitter hybridenhet eller båndstoppfilter filtro passa banda in fibra ottica con accoppiatore di presa o dispositivo ibrido sdoppiatore o filtro elimina banda glasvezelbanddoorlaatfilter met kraankoppeling of splitter hybride apparaat of bandstopfilter pásmový filtr s optickým vláknem s odbo?ovacím vazebním ?lenem nebo rozbo?ovacím hybridním za?ízením nebo pásmovým filtrem PM980 PM980XP PM980HP LMA 6/125um 10/125um 10/130um 12/130um 15/125um 15/130um 20/125um 20/130um 25/250um 30/250um SC Single Clad Cladding DC Double Clad or large mode area fiber fibre à simple gaine ou fibre à double gaine ou fibre à grande zone de mode ingle Clad-Faser oder Double Clad-Faser oder Large-Mode-Area-Faser ibra con revestimiento simple o fibra con revestimiento doble o fibra de área modal grande fibra de revestimento simples ou fibra de revestimento duplo ou fibra de área de modo grande ibra a rivestimento singolo o fibra a doppio rivestimento o fibra a grande area modale yksikerroksinen kuitu tai kaksinkertainen kuitu tai suurimuotoinen kuitu 2-port D Type 3-port Y Type 4-port X Type Type D à 2 ports Type Y à 3 ports Type X à 4 ports -Port-D-Typ 3-Port-Y-Typ 4-Port-X-Typ Tipo D de 2 puertos Tipo Y de 3 puertos Tipo X de 4 puertos Tipo D de 2 portas Tipo Y de 3 portas Tipo X de 4 portas ipo D a 2 porte Tipo Y a 3 porte Tipo X a 4 porte 2-porttinen D-tyyppi 3-porttinen Y-tyyppi 4-porttinen X-tyyppi Polarization Maintaining PM Extinction Ratio ER Panda tie maintien de la polarisation fibre panda ou cravate avec taux d'extinction polarisationserhaltende Panda- oder Bindefaser mit Extinktionsverhältnis polarización manteniendo panda o fibra de amarre con relación de extinción polarização mantendo a fibra panda ou tie com taxa de extinção polarizzazione mantenendo panda o legare fibra con rapporto di estinzione olarisaatiota ylläpitävä panda- tai sidekuitu ekstinktiosuhteella FPHB 1083nm Singlemode PM Fiber Bandpass Filter Tap coupler splitter Hybrid Bandwidth 8.0nm 8nm optical fiber bandpass filter with tap coupler or splitter hybrid device or bandstop filter Glasfaser-Bandpassfilter mit Abzweigkoppler oder Splitter-Hybridgerät oder Bandsperrfilter Filtro de paso de banda de fibra óptica con acoplador de grifo o dispositivo híbrido divisor o filtro de banda filtre passe-bande à fibre optique avec coupleur de prise ou dispositif hybride séparateur ou filtre coupe-bande optinen kuitukaistanpäästösuodatin, jossa on väliliitin tai jakajahybridilaite tai kaistanstop-suodatin filtro passa-banda de fibra óptica com acoplador de torneira ou dispositivo híbrido divisor ou filtro de parada de banda ?wiat?owodowy filtr pasmowo-przepustowy z hybrydowym urz?dzeniem sprz?gaj?cym lub rozdzielaczem lub filtrem pasmowym optisk fiber båndpassfilter med tappkopler eller splitter hybridenhet eller båndstoppfilter filtro passa banda in fibra ottica con accoppiatore di presa o dispositivo ibrido sdoppiatore o filtro elimina banda glasvezelbanddoorlaatfilter met kraankoppeling of splitter hybride apparaat of bandstopfilter pásmový filtr s optickým vláknem s odbo?ovacím vazebním ?lenem nebo rozbo?ovacím hybridním za?ízením nebo pásmovým filtrem PM980 PM980XP PM980HP LMA 6/125um 10/125um 10/130um 12/130um 15/125um 15/130um 20/125um 20/130um 25/250um 30/250um SC Single Clad Cladding DC Double Clad or large mode area fiber fibre à simple gaine ou fibre à double gaine ou fibre à grande zone de mode ingle Clad-Faser oder Double Clad-Faser oder Large-Mode-Area-Faser ibra con revestimiento simple o fibra con revestimiento doble o fibra de área modal grande fibra de revestimento simples ou fibra de revestimento duplo ou fibra de área de modo grande ibra a rivestimento singolo o fibra a doppio rivestimento o fibra a grande area modale yksikerroksinen kuitu tai kaksinkertainen kuitu tai suurimuotoinen kuitu 2-port D Type 3-port Y Type 4-port X Type Type D à 2 ports Type Y à 3 ports Type X à 4 ports -Port-D-Typ 3-Port-Y-Typ 4-Port-X-Typ Tipo D de 2 puertos Tipo Y de 3 puertos Tipo X de 4 puertos Tipo D de 2 portas Tipo Y de 3 portas Tipo X de 4 portas ipo D a 2 porte Tipo Y a 3 porte Tipo X a 4 porte 2-porttinen D-tyyppi 3-porttinen Y-tyyppi 4-porttinen X-tyyppi Polarization Maintaining PM Extinction Ratio ER Panda tie maintien de la polarisation fibre panda ou cravate avec taux d'extinction polarisationserhaltende Panda- oder Bindefaser mit Extinktionsverhältnis polarización manteniendo panda o fibra de amarre con relación de extinción polarização mantendo a fibra panda ou tie com taxa de extinção polarizzazione mantenendo panda o legare fibra con rapporto di estinzione olarisaatiota ylläpitävä panda- tai sidekuitu ekstinktiosuhteella FPHB 1083nm Singlemode PM Fiber Bandpass Filter Tap coupler splitter Hybrid Bandwidth 8.0nm 8nm optical fiber bandpass filter with tap coupler or splitter hybrid device or bandstop filter Glasfaser-Bandpassfilter mit Abzweigkoppler oder Splitter-Hybridgerät oder Bandsperrfilter Filtro de paso de banda de fibra óptica con acoplador de grifo o dispositivo híbrido divisor o filtro de banda filtre passe-bande à fibre optique avec coupleur de prise ou dispositif hybride séparateur ou filtre coupe-bande optinen kuitukaistanpäästösuodatin, jossa on väliliitin tai jakajahybridilaite tai kaistanstop-suodatin filtro passa-banda de fibra óptica com acoplador de torneira ou dispositivo híbrido divisor ou filtro de parada de banda ?wiat?owodowy filtr pasmowo-przepustowy z hybrydowym urz?dzeniem sprz?gaj?cym lub rozdzielaczem lub filtrem pasmowym optisk fiber båndpassfilter med tappkopler eller splitter hybridenhet eller båndstoppfilter filtro passa banda in fibra ottica con accoppiatore di presa o dispositivo ibrido sdoppiatore o filtro elimina banda glasvezelbanddoorlaatfilter met kraankoppeling of splitter hybride apparaat of bandstopfilter pásmový filtr s optickým vláknem s odbo?ovacím vazebním ?lenem nebo rozbo?ovacím hybridním za?ízením nebo pásmovým filtrem PM980 PM980XP PM980HP LMA 6/125um 10/125um 10/130um 12/130um 15/125um 15/130um 20/125um 20/130um 25/250um 30/250um SC Single Clad Cladding DC Double Clad or large mode area fiber fibre à simple gaine ou fibre à double gaine ou fibre à grande zone de mode ingle Clad-Faser oder Double Clad-Faser oder Large-Mode-Area-Faser ibra con revestimiento simple o fibra con revestimiento doble o fibra de área modal grande fibra de revestimento simples ou fibra de revestimento duplo ou fibra de área de modo grande ibra a rivestimento singolo o fibra a doppio rivestimento o fibra a grande area modale yksikerroksinen kuitu tai kaksinkertainen kuitu tai suurimuotoinen kuitu 2-port D Type 3-port Y Type 4-port X Type Type D à 2 ports Type Y à 3 ports Type X à 4 ports -Port-D-Typ 3-Port-Y-Typ 4-Port-X-Typ Tipo D de 2 puertos Tipo Y de 3 puertos Tipo X de 4 puertos Tipo D de 2 portas Tipo Y de 3 portas Tipo X de 4 portas ipo D a 2 porte Tipo Y a 3 porte Tipo X a 4 porte 2-porttinen D-tyyppi 3-porttinen Y-tyyppi 4-porttinen X-tyyppi Polarization Maintaining PM Extinction Ratio ER Panda tie maintien de la polarisation fibre panda ou cravate avec taux d'extinction polarisationserhaltende Panda- oder Bindefaser mit Extinktionsverhältnis polarización manteniendo panda o fibra de amarre con relación de extinción polarização mantendo a fibra panda ou tie com taxa de extinção polarizzazione mantenendo panda o legare fibra con rapporto di estinzione olarisaatiota ylläpitävä panda- tai sidekuitu ekstinktiosuhteella 80Y 80YY 80NY 80IY 80IYY 80INY 80BY 80BNY 80BYY 80TY 80TYY 80TNY 80BIY 80BIYY 80BINY 80TIY 80TIYY 80TINY 80RY 80RYY 80RNY 80RIY 80RIYY 80RINY 80RBY 80RBNY 80RBYY 80RTY 80RTYY 80RTNY 80RBIY 80RBIYY 80RBINY 80RTIY 80RTIYY 80RTINY
TYPICAL SPECIFICATIONS
Center Wavelength 1083nm
Min. Bandwidth@0.5dB 8.0nm
Excess Loss <=1.6dB
Stop Wavelength (ASE) Isolation >=25dB (Standard)
>=45dB (High Isolation)
Tap Ratio 1+/-0.6%, 2+/-0.8%, 5+/-1.0%, 10%, 20%, 30%, 40%, 50%
Tap Position F Type: Tap is before Bandpass Filter, Y Type (3-port), Both axis working
S Type: Tap is before Bandpass Filter, Y Type (3-port), Only Slow axis working
Tap Position B Type: Tap is after Bandpass Filter, Y Type (3-port), Only slow axis working
X Type: Tap is after Bandpass Filter, 4-port, Only Slow axis working (Blocked Wavelength Guide Out)
Return Loss >=50dB
Extinction Ratio >=18dB
Fiber Type PM980 Fiber, PM1060L Fiber or PM1060L-FA Fiber
10/125um PMDC Fiber or 15/130um PMDC Fiber
20/130um PMDC Fiber or 25/250um PMDC Fiber
Max. Optical Power (CW) 300mW
Operating Temperature 0~50degreeC

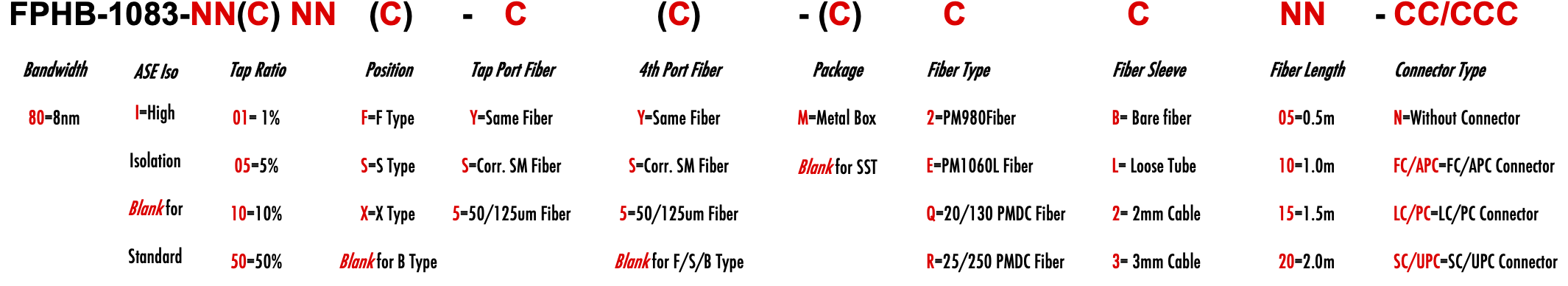

ORDERING INFORMATION/PART NUMBER(PN)
  Standard specifications and
design parameters


Serial Reference

Part Number (PN)*:


The change on PN will save a new product.


Product Description:


Comment/Other Information:
