920nm Singlemode Fiber Bandpass Filter/Tap Hybrid for Pulse Power

DESCRIPTION
Haphit provides fiber based passive components. The Bandpass Filter/Tap Hybrid is made by thin film coating and micro-optics package technology with fiber in and fiber out. It features flat-top spectrum and high Suppression Ratio. The Bandpass Filter/Tap Hybrid will pass the signal light while block the unwanted/ASE light, at the same time, tap a small portion of signal for monitoring purpose. The pulse power version is specially designed to withstand both high average power and high peak power for pulse laser, while at the same time maintaining high performance and stability. Y Type or X type is recommended to guide out high power ASE/unwanted light out. Various pass bandwidth and fiber types are available, customized on bandwidth and consigned fiber type are also available on request.
FHBT 920nm Singlemode SM Fiber Bandpass Filter Tap coupler splitter Hybrid Bandwidth 2nm 2.0nm optical fiber bandpass filter with tap coupler or splitter hybrid device or bandstop filter Glasfaser-Bandpassfilter mit Abzweigkoppler oder Splitter-Hybridgerät oder Bandsperrfilter Filtro de paso de banda de fibra óptica con acoplador de grifo o dispositivo híbrido divisor o filtro de banda filtre passe-bande à fibre optique avec coupleur de prise ou dispositif hybride séparateur ou filtre coupe-bande optinen kuitukaistanpäästösuodatin, jossa on väliliitin tai jakajahybridilaite tai kaistanstop-suodatin filtro passa-banda de fibra óptica com acoplador de torneira ou dispositivo híbrido divisor ou filtro de parada de banda ?wiat?owodowy filtr pasmowo-przepustowy z hybrydowym urz?dzeniem sprz?gaj?cym lub rozdzielaczem lub filtrem pasmowym optisk fiber båndpassfilter med tappkopler eller splitter hybridenhet eller båndstoppfilter filtro passa banda in fibra ottica con accoppiatore di presa o dispositivo ibrido sdoppiatore o filtro elimina banda glasvezelbanddoorlaatfilter met kraankoppeling of splitter hybride apparaat of bandstopfilter pásmový filtr s optickým vláknem s odbo?ovacím vazebním ?lenem nebo rozbo?ovacím hybridním za?ízením nebo pásmovým filtrem HI1060 1060XP LMA 6/125um 10/125um 10/130um 12/125um 12/130um 15/125um 15/130um 20/125um 20/130um 25/250um 30/250um SC Single Clad Cladding DC Double Clad or large mode area fiber fibre à simple gaine ou fibre à double gaine ou fibre à grande zone de mode ingle Clad-Faser oder Double Clad-Faser oder Large-Mode-Area-Faser ibra con revestimiento simple o fibra con revestimiento doble o fibra de área modal grande fibra de revestimento simples ou fibra de revestimento duplo ou fibra de área de modo grande ibra a rivestimento singolo o fibra a doppio rivestimento o fibra a grande area modale yksikerroksinen kuitu tai kaksinkertainen kuitu tai suurimuotoinen kuitu 2-port D Type 3-port Y Type 4-port X Type Type D à 2 ports Type Y à 3 ports Type X à 4 ports -Port-D-Typ 3-Port-Y-Typ 4-Port-X-Typ Tipo D de 2 puertos Tipo Y de 3 puertos Tipo X de 4 puertos Tipo D de 2 portas Tipo Y de 3 portas Tipo X de 4 portas ipo D a 2 porte Tipo Y a 3 porte Tipo X a 4 porte 2-porttinen D-tyyppi 3-porttinen Y-tyyppi 4-porttinen X-tyyppi for Pulse Power 1W 2W 3W 5W 10W 15W 20W 30W 40W 50W 60W 70W 80W 90W 100W 1kW 2kW 3kW 5kW 10kW 15kW 20kW average peak ns ps fs kW Watt Watts HP nanosecond or picosecond or femtosecond and average power and peak power of kilowatt pour une puissance optique d'impulsion avec une nanoseconde ou une picoseconde ou une femtoseconde et une puissance moyenne et une puissance de crête de kilowatt ou de watt für optische Impulsleistung mit Nanosekunde oder Pikosekunde oder Femtosekunde und Durchschnittsleistung und Spitzenleistung von Kilowatt oder Watt para potencia óptica de pulso con nanosegundo o picosegundo o femtosegundo y potencia promedio y potencia máxima de kilovatio o vatio para potência óptica de pulso com nanosegundo ou picosegundo ou femtosegundo e potência média e potência de pico de quilowatt ou watt per potenza ottica a impulsi con nanosecondi o picosecondi o femtosecondi e potenza media e potenza di picco di kilowatt o watt ulssioptiselle teholle nanosekuntia tai pikosekuntia tai femtosekuntia ja keskitehoa ja huipputehoa kilowattia tai wattia FHBT 920nm Singlemode SM Fiber Bandpass Filter Tap coupler splitter Hybrid Bandwidth 2nm 2.0nm optical fiber bandpass filter with tap coupler or splitter hybrid device or bandstop filter Glasfaser-Bandpassfilter mit Abzweigkoppler oder Splitter-Hybridgerät oder Bandsperrfilter Filtro de paso de banda de fibra óptica con acoplador de grifo o dispositivo híbrido divisor o filtro de banda filtre passe-bande à fibre optique avec coupleur de prise ou dispositif hybride séparateur ou filtre coupe-bande optinen kuitukaistanpäästösuodatin, jossa on väliliitin tai jakajahybridilaite tai kaistanstop-suodatin filtro passa-banda de fibra óptica com acoplador de torneira ou dispositivo híbrido divisor ou filtro de parada de banda ?wiat?owodowy filtr pasmowo-przepustowy z hybrydowym urz?dzeniem sprz?gaj?cym lub rozdzielaczem lub filtrem pasmowym optisk fiber båndpassfilter med tappkopler eller splitter hybridenhet eller båndstoppfilter filtro passa banda in fibra ottica con accoppiatore di presa o dispositivo ibrido sdoppiatore o filtro elimina banda glasvezelbanddoorlaatfilter met kraankoppeling of splitter hybride apparaat of bandstopfilter pásmový filtr s optickým vláknem s odbo?ovacím vazebním ?lenem nebo rozbo?ovacím hybridním za?ízením nebo pásmovým filtrem HI1060 1060XP LMA 6/125um 10/125um 10/130um 12/125um 12/130um 15/125um 15/130um 20/125um 20/130um 25/250um 30/250um SC Single Clad Cladding DC Double Clad or large mode area fiber fibre à simple gaine ou fibre à double gaine ou fibre à grande zone de mode ingle Clad-Faser oder Double Clad-Faser oder Large-Mode-Area-Faser ibra con revestimiento simple o fibra con revestimiento doble o fibra de área modal grande fibra de revestimento simples ou fibra de revestimento duplo ou fibra de área de modo grande ibra a rivestimento singolo o fibra a doppio rivestimento o fibra a grande area modale yksikerroksinen kuitu tai kaksinkertainen kuitu tai suurimuotoinen kuitu 2-port D Type 3-port Y Type 4-port X Type Type D à 2 ports Type Y à 3 ports Type X à 4 ports -Port-D-Typ 3-Port-Y-Typ 4-Port-X-Typ Tipo D de 2 puertos Tipo Y de 3 puertos Tipo X de 4 puertos Tipo D de 2 portas Tipo Y de 3 portas Tipo X de 4 portas ipo D a 2 porte Tipo Y a 3 porte Tipo X a 4 porte 2-porttinen D-tyyppi 3-porttinen Y-tyyppi 4-porttinen X-tyyppi for Pulse Power 1W 2W 3W 5W 10W 15W 20W 30W 40W 50W 60W 70W 80W 90W 100W 1kW 2kW 3kW 5kW 10kW 15kW 20kW average peak ns ps fs kW Watt Watts HP nanosecond or picosecond or femtosecond and average power and peak power of kilowatt pour une puissance optique d'impulsion avec une nanoseconde ou une picoseconde ou une femtoseconde et une puissance moyenne et une puissance de crête de kilowatt ou de watt für optische Impulsleistung mit Nanosekunde oder Pikosekunde oder Femtosekunde und Durchschnittsleistung und Spitzenleistung von Kilowatt oder Watt para potencia óptica de pulso con nanosegundo o picosegundo o femtosegundo y potencia promedio y potencia máxima de kilovatio o vatio para potência óptica de pulso com nanosegundo ou picosegundo ou femtosegundo e potência média e potência de pico de quilowatt ou watt per potenza ottica a impulsi con nanosecondi o picosecondi o femtosecondi e potenza media e potenza di picco di kilowatt o watt ulssioptiselle teholle nanosekuntia tai pikosekuntia tai femtosekuntia ja keskitehoa ja huipputehoa kilowattia tai wattia FHBT 920nm Singlemode SM Fiber Bandpass Filter Tap coupler splitter Hybrid Bandwidth 2nm 2.0nm optical fiber bandpass filter with tap coupler or splitter hybrid device or bandstop filter Glasfaser-Bandpassfilter mit Abzweigkoppler oder Splitter-Hybridgerät oder Bandsperrfilter Filtro de paso de banda de fibra óptica con acoplador de grifo o dispositivo híbrido divisor o filtro de banda filtre passe-bande à fibre optique avec coupleur de prise ou dispositif hybride séparateur ou filtre coupe-bande optinen kuitukaistanpäästösuodatin, jossa on väliliitin tai jakajahybridilaite tai kaistanstop-suodatin filtro passa-banda de fibra óptica com acoplador de torneira ou dispositivo híbrido divisor ou filtro de parada de banda ?wiat?owodowy filtr pasmowo-przepustowy z hybrydowym urz?dzeniem sprz?gaj?cym lub rozdzielaczem lub filtrem pasmowym optisk fiber båndpassfilter med tappkopler eller splitter hybridenhet eller båndstoppfilter filtro passa banda in fibra ottica con accoppiatore di presa o dispositivo ibrido sdoppiatore o filtro elimina banda glasvezelbanddoorlaatfilter met kraankoppeling of splitter hybride apparaat of bandstopfilter pásmový filtr s optickým vláknem s odbo?ovacím vazebním ?lenem nebo rozbo?ovacím hybridním za?ízením nebo pásmovým filtrem HI1060 1060XP LMA 6/125um 10/125um 10/130um 12/125um 12/130um 15/125um 15/130um 20/125um 20/130um 25/250um 30/250um SC Single Clad Cladding DC Double Clad or large mode area fiber fibre à simple gaine ou fibre à double gaine ou fibre à grande zone de mode ingle Clad-Faser oder Double Clad-Faser oder Large-Mode-Area-Faser ibra con revestimiento simple o fibra con revestimiento doble o fibra de área modal grande fibra de revestimento simples ou fibra de revestimento duplo ou fibra de área de modo grande ibra a rivestimento singolo o fibra a doppio rivestimento o fibra a grande area modale yksikerroksinen kuitu tai kaksinkertainen kuitu tai suurimuotoinen kuitu 2-port D Type 3-port Y Type 4-port X Type Type D à 2 ports Type Y à 3 ports Type X à 4 ports -Port-D-Typ 3-Port-Y-Typ 4-Port-X-Typ Tipo D de 2 puertos Tipo Y de 3 puertos Tipo X de 4 puertos Tipo D de 2 portas Tipo Y de 3 portas Tipo X de 4 portas ipo D a 2 porte Tipo Y a 3 porte Tipo X a 4 porte 2-porttinen D-tyyppi 3-porttinen Y-tyyppi 4-porttinen X-tyyppi for Pulse Power 1W 2W 3W 5W 10W 15W 20W 30W 40W 50W 60W 70W 80W 90W 100W 1kW 2kW 3kW 5kW 10kW 15kW 20kW average peak ns ps fs kW Watt Watts HP nanosecond or picosecond or femtosecond and average power and peak power of kilowatt pour une puissance optique d'impulsion avec une nanoseconde ou une picoseconde ou une femtoseconde et une puissance moyenne et une puissance de crête de kilowatt ou de watt für optische Impulsleistung mit Nanosekunde oder Pikosekunde oder Femtosekunde und Durchschnittsleistung und Spitzenleistung von Kilowatt oder Watt para potencia óptica de pulso con nanosegundo o picosegundo o femtosegundo y potencia promedio y potencia máxima de kilovatio o vatio para potência óptica de pulso com nanosegundo ou picosegundo ou femtosegundo e potência média e potência de pico de quilowatt ou watt per potenza ottica a impulsi con nanosecondi o picosecondi o femtosecondi e potenza media e potenza di picco di kilowatt o watt ulssioptiselle teholle nanosekuntia tai pikosekuntia tai femtosekuntia ja keskitehoa ja huipputehoa kilowattia tai wattia 20Y 20YY 20NY 20IY 20IYY 20INY 20BY 20BNY 20BYY 20TY 20TYY 20TNY 20BIY 20BIYY 20BINY 20TIY 20TIYY 20TINY
TYPICAL SPECIFICATIONS
Center Wavelength 920nm
Min. Bandwidth@0.5dB 2nm
Excess Loss <=1.6dB
Stop Wavelength (ASE) Isolation >=25dB (Standard)
>=45dB (High Isolation)
Tap Ratio 1+/-0.6%, 2+/-0.8%, 5+/-1.0%, 10%, 20%, 30%, 40%, 50%
Tap Position Tap is before Bandpass Filter, Y Type (3-port)
Return Loss >=50dB
PDL <=0.15dB
Fiber Type HI780 Fiber, 780-HP Fiber, HI1060 or 10/125um SC Fiber
10/125um DC Fiber or 15/130um DC Fiber
20/130um DC Fiber or 25/250um DC Fiber
Max. Average Power 300mW, 500mW, 1W, 2W, 3W, 5W, 10W, 15W, 20W
Max. Peak Power for Pulse 100W, 1kW, 2kW, 3kW, 5kW, 10kW, 15kW, 20kW
Operating Temperature 0~50degreeC

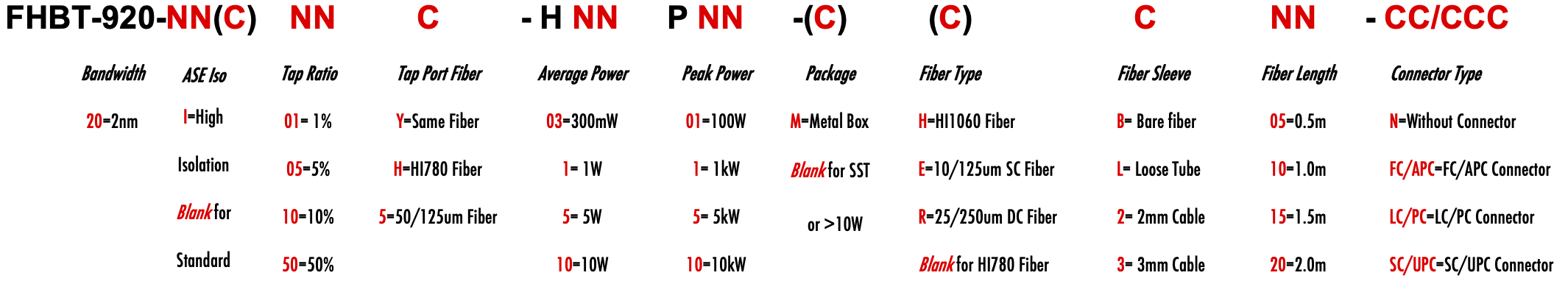

ORDERING INFORMATION/PART NUMBER(PN)
