920nm High Power Singlemode PM Fiber Bandpass Filter/Tap Hybrid

DESCRIPTION
Haphit provides fiber based passive components. The Bandpass Filter/Tap Hybrid is made by thin film coating and micro-optics package technology with Polarization Maintaining (PM) fiber in and PM fiber out. It features flat-top spectrum, high Suppression Ratio and high Extinction Ratio. The Bandpass Filter/Tap Hybrid will pass the signal light while block the unwanted/ASE light, at the same time, tap a small portion of signal for monitoring purpose. The high power version can withstand high continuous wave (CW) optical power while maintaining high performance and stability. Y Type or X type is recommended to guide out high power ASE/unwanted light out. Customer can select only slow axis working (High ER Type) or both axis working option. Various pass bandwidth and fiber types are available, customized on bandwidth and consigned fiber type are also available on request.
FPHB 920nm Singlemode PM Fiber Bandpass Filter Tap coupler splitter Hybrid Bandwidth 2nm 2.0nm optical fiber bandpass filter with tap coupler or splitter hybrid device or bandstop filter Glasfaser-Bandpassfilter mit Abzweigkoppler oder Splitter-Hybridgerät oder Bandsperrfilter Filtro de paso de banda de fibra óptica con acoplador de grifo o dispositivo híbrido divisor o filtro de banda filtre passe-bande à fibre optique avec coupleur de prise ou dispositif hybride séparateur ou filtre coupe-bande optinen kuitukaistanpäästösuodatin, jossa on väliliitin tai jakajahybridilaite tai kaistanstop-suodatin filtro passa-banda de fibra óptica com acoplador de torneira ou dispositivo híbrido divisor ou filtro de parada de banda ?wiat?owodowy filtr pasmowo-przepustowy z hybrydowym urz?dzeniem sprz?gaj?cym lub rozdzielaczem lub filtrem pasmowym optisk fiber båndpassfilter med tappkopler eller splitter hybridenhet eller båndstoppfilter filtro passa banda in fibra ottica con accoppiatore di presa o dispositivo ibrido sdoppiatore o filtro elimina banda glasvezelbanddoorlaatfilter met kraankoppeling of splitter hybride apparaat of bandstopfilter pásmový filtr s optickým vláknem s odbo?ovacím vazebním ?lenem nebo rozbo?ovacím hybridním za?ízením nebo pásmovým filtrem PM980 PM980XP PM980HP LMA 6/125um 10/125um 10/130um 12/130um 15/125um 15/130um 20/125um 20/130um 25/250um 30/250um SC Single Clad Cladding DC Double Clad or large mode area fiber fibre à simple gaine ou fibre à double gaine ou fibre à grande zone de mode ingle Clad-Faser oder Double Clad-Faser oder Large-Mode-Area-Faser ibra con revestimiento simple o fibra con revestimiento doble o fibra de área modal grande fibra de revestimento simples ou fibra de revestimento duplo ou fibra de área de modo grande ibra a rivestimento singolo o fibra a doppio rivestimento o fibra a grande area modale yksikerroksinen kuitu tai kaksinkertainen kuitu tai suurimuotoinen kuitu 2-port D Type 3-port Y Type 4-port X Type Type D à 2 ports Type Y à 3 ports Type X à 4 ports -Port-D-Typ 3-Port-Y-Typ 4-Port-X-Typ Tipo D de 2 puertos Tipo Y de 3 puertos Tipo X de 4 puertos Tipo D de 2 portas Tipo Y de 3 portas Tipo X de 4 portas ipo D a 2 porte Tipo Y a 3 porte Tipo X a 4 porte 2-porttinen D-tyyppi 3-porttinen Y-tyyppi 4-porttinen X-tyyppi Polarization Maintaining PM Extinction Ratio ER Panda tie maintien de la polarisation fibre panda ou cravate avec taux d'extinction polarisationserhaltende Panda- oder Bindefaser mit Extinktionsverhältnis polarización manteniendo panda o fibra de amarre con relación de extinción polarização mantendo a fibra panda ou tie com taxa de extinção polarizzazione mantenendo panda o legare fibra con rapporto di estinzione olarisaatiota ylläpitävä panda- tai sidekuitu ekstinktiosuhteella High Power 1W 2W 3W 5W 10W  15W 20W 30W 40W 50W 60W 70W 80W 90W 100W in Watt Watts HP CW Continuous Wave haute puissance optique en watt avec onde continue alta potencia óptica en vatios con onda continua alta potência óptica em watt com onda contínua hohe optische Leistung in Watt mit Dauerstrich elevata potenza ottica in watt con onda continua korkea optinen teho watteina jatkuvalla aallolla FPHB 920nm Singlemode PM Fiber Bandpass Filter Tap coupler splitter Hybrid Bandwidth 2nm 2.0nm optical fiber bandpass filter with tap coupler or splitter hybrid device or bandstop filter Glasfaser-Bandpassfilter mit Abzweigkoppler oder Splitter-Hybridgerät oder Bandsperrfilter Filtro de paso de banda de fibra óptica con acoplador de grifo o dispositivo híbrido divisor o filtro de banda filtre passe-bande à fibre optique avec coupleur de prise ou dispositif hybride séparateur ou filtre coupe-bande optinen kuitukaistanpäästösuodatin, jossa on väliliitin tai jakajahybridilaite tai kaistanstop-suodatin filtro passa-banda de fibra óptica com acoplador de torneira ou dispositivo híbrido divisor ou filtro de parada de banda ?wiat?owodowy filtr pasmowo-przepustowy z hybrydowym urz?dzeniem sprz?gaj?cym lub rozdzielaczem lub filtrem pasmowym optisk fiber båndpassfilter med tappkopler eller splitter hybridenhet eller båndstoppfilter filtro passa banda in fibra ottica con accoppiatore di presa o dispositivo ibrido sdoppiatore o filtro elimina banda glasvezelbanddoorlaatfilter met kraankoppeling of splitter hybride apparaat of bandstopfilter pásmový filtr s optickým vláknem s odbo?ovacím vazebním ?lenem nebo rozbo?ovacím hybridním za?ízením nebo pásmovým filtrem PM980 PM980XP PM980HP LMA 6/125um 10/125um 10/130um 12/130um 15/125um 15/130um 20/125um 20/130um 25/250um 30/250um SC Single Clad Cladding DC Double Clad or large mode area fiber fibre à simple gaine ou fibre à double gaine ou fibre à grande zone de mode ingle Clad-Faser oder Double Clad-Faser oder Large-Mode-Area-Faser ibra con revestimiento simple o fibra con revestimiento doble o fibra de área modal grande fibra de revestimento simples ou fibra de revestimento duplo ou fibra de área de modo grande ibra a rivestimento singolo o fibra a doppio rivestimento o fibra a grande area modale yksikerroksinen kuitu tai kaksinkertainen kuitu tai suurimuotoinen kuitu 2-port D Type 3-port Y Type 4-port X Type Type D à 2 ports Type Y à 3 ports Type X à 4 ports -Port-D-Typ 3-Port-Y-Typ 4-Port-X-Typ Tipo D de 2 puertos Tipo Y de 3 puertos Tipo X de 4 puertos Tipo D de 2 portas Tipo Y de 3 portas Tipo X de 4 portas ipo D a 2 porte Tipo Y a 3 porte Tipo X a 4 porte 2-porttinen D-tyyppi 3-porttinen Y-tyyppi 4-porttinen X-tyyppi Polarization Maintaining PM Extinction Ratio ER Panda tie maintien de la polarisation fibre panda ou cravate avec taux d'extinction polarisationserhaltende Panda- oder Bindefaser mit Extinktionsverhältnis polarización manteniendo panda o fibra de amarre con relación de extinción polarização mantendo a fibra panda ou tie com taxa de extinção polarizzazione mantenendo panda o legare fibra con rapporto di estinzione olarisaatiota ylläpitävä panda- tai sidekuitu ekstinktiosuhteella High Power 1W 2W 3W 5W 10W  15W 20W 30W 40W 50W 60W 70W 80W 90W 100W in Watt Watts HP CW Continuous Wave haute puissance optique en watt avec onde continue alta potencia óptica en vatios con onda continua alta potência óptica em watt com onda contínua hohe optische Leistung in Watt mit Dauerstrich elevata potenza ottica in watt con onda continua korkea optinen teho watteina jatkuvalla aallolla FPHB 920nm Singlemode PM Fiber Bandpass Filter Tap coupler splitter Hybrid Bandwidth 2nm 2.0nm optical fiber bandpass filter with tap coupler or splitter hybrid device or bandstop filter Glasfaser-Bandpassfilter mit Abzweigkoppler oder Splitter-Hybridgerät oder Bandsperrfilter Filtro de paso de banda de fibra óptica con acoplador de grifo o dispositivo híbrido divisor o filtro de banda filtre passe-bande à fibre optique avec coupleur de prise ou dispositif hybride séparateur ou filtre coupe-bande optinen kuitukaistanpäästösuodatin, jossa on väliliitin tai jakajahybridilaite tai kaistanstop-suodatin filtro passa-banda de fibra óptica com acoplador de torneira ou dispositivo híbrido divisor ou filtro de parada de banda ?wiat?owodowy filtr pasmowo-przepustowy z hybrydowym urz?dzeniem sprz?gaj?cym lub rozdzielaczem lub filtrem pasmowym optisk fiber båndpassfilter med tappkopler eller splitter hybridenhet eller båndstoppfilter filtro passa banda in fibra ottica con accoppiatore di presa o dispositivo ibrido sdoppiatore o filtro elimina banda glasvezelbanddoorlaatfilter met kraankoppeling of splitter hybride apparaat of bandstopfilter pásmový filtr s optickým vláknem s odbo?ovacím vazebním ?lenem nebo rozbo?ovacím hybridním za?ízením nebo pásmovým filtrem PM980 PM980XP PM980HP LMA 6/125um 10/125um 10/130um 12/130um 15/125um 15/130um 20/125um 20/130um 25/250um 30/250um SC Single Clad Cladding DC Double Clad or large mode area fiber fibre à simple gaine ou fibre à double gaine ou fibre à grande zone de mode ingle Clad-Faser oder Double Clad-Faser oder Large-Mode-Area-Faser ibra con revestimiento simple o fibra con revestimiento doble o fibra de área modal grande fibra de revestimento simples ou fibra de revestimento duplo ou fibra de área de modo grande ibra a rivestimento singolo o fibra a doppio rivestimento o fibra a grande area modale yksikerroksinen kuitu tai kaksinkertainen kuitu tai suurimuotoinen kuitu 2-port D Type 3-port Y Type 4-port X Type Type D à 2 ports Type Y à 3 ports Type X à 4 ports -Port-D-Typ 3-Port-Y-Typ 4-Port-X-Typ Tipo D de 2 puertos Tipo Y de 3 puertos Tipo X de 4 puertos Tipo D de 2 portas Tipo Y de 3 portas Tipo X de 4 portas ipo D a 2 porte Tipo Y a 3 porte Tipo X a 4 porte 2-porttinen D-tyyppi 3-porttinen Y-tyyppi 4-porttinen X-tyyppi Polarization Maintaining PM Extinction Ratio ER Panda tie maintien de la polarisation fibre panda ou cravate avec taux d'extinction polarisationserhaltende Panda- oder Bindefaser mit Extinktionsverhältnis polarización manteniendo panda o fibra de amarre con relación de extinción polarização mantendo a fibra panda ou tie com taxa de extinção polarizzazione mantenendo panda o legare fibra con rapporto di estinzione olarisaatiota ylläpitävä panda- tai sidekuitu ekstinktiosuhteella High Power 1W 2W 3W 5W 10W  15W 20W 30W 40W 50W 60W 70W 80W 90W 100W in Watt Watts HP CW Continuous Wave haute puissance optique en watt avec onde continue alta potencia óptica en vatios con onda continua alta potência óptica em watt com onda contínua hohe optische Leistung in Watt mit Dauerstrich elevata potenza ottica in watt con onda continua korkea optinen teho watteina jatkuvalla aallolla 20Y 20YY 20NY 20IY 20IYY 20INY 20BY 20BNY 20BYY 20TY 20TYY 20TNY 20BIY 20BIYY 20BINY 20TIY 20TIYY 20TINY 20RY 20RYY 20RNY 20RIY 20RIYY 20RINY 20RBY 20RBNY 20RBYY 20RTY 20RTYY 20RTNY 20RBIY 20RBIYY 20RBINY 20RTIY 20RTIYY 20RTINY
TYPICAL SPECIFICATIONS
Center Wavelength 920nm
Min. Bandwidth@0.5dB 2nm
Excess Loss <=1.6dB
Stop Wavelength (ASE) Isolation >=25dB (Standard)
>=45dB (High Isolation)
Tap Ratio 1+/-0.6%, 2+/-0.8%, 5+/-1.0%, 10%, 20%, 30%, 40%, 50%
Tap Position F Type: Tap is before Bandpass Filter, Y Type (3-port), Both axis working
S Type: Tap is before Bandpass Filter, Y Type (3-port), Only Slow axis working
Tap Position B Type: Tap is after Bandpass Filter, Y Type (3-port), Only slow axis working
X Type: Tap is after Bandpass Filter, 4-port, Only Slow axis working (Blocked Wavelength Guide Out)
Return Loss >=50dB
Extinction Ratio >=18dB
Fiber Type PM850 Fiber, PM780-HP Fiber or PM1060L Fiber
10/125um PMDC Fiber or 15/130um PMDC Fiber
20/130um PMDC Fiber or 25/250um PMDC Fiber
Max. Optical Power (CW) 1W, 2W, 3W, 5W, 10W, 15W, 20W
Operating Temperature 0~50degreeC

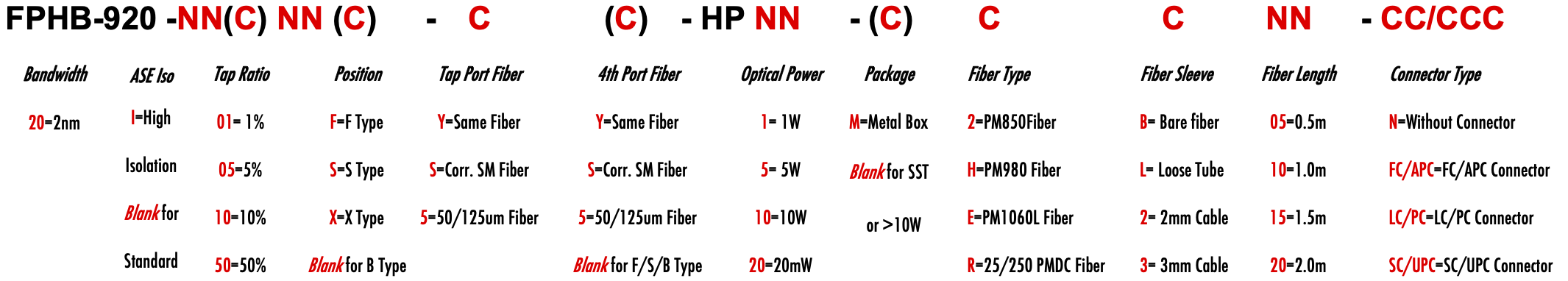

ORDERING INFORMATION/PART NUMBER(PN)
  Standard specifications and
design parameters


Serial Reference

Part Number (PN)*:


The change on PN will save a new product.


Product Description:


Comment/Other Information:
