976nm High Power Singlemode Fiber Bandpass Filter/Tap Hybrid

DESCRIPTION
Haphit provides fiber based passive components. The Bandpass Filter/Tap Hybrid is made by thin film coating and micro-optics package technology with fiber in and fiber out. It features flat-top spectrum and high Suppression Ratio. The Bandpass Filter/Tap Hybrid will pass the signal light while block the unwanted/ASE light, at the same time, tap a small portion of signal for monitoring purpose. The high power version can withstand high continuous wave (CW) optical power while maintaining high performance and stability. Y Type or X type is recommended to guide out high power ASE/unwanted light out. Various pass bandwidth and fiber types are available, customized on bandwidth and consigned fiber type are also available on request.
FHBT 976nm Singlemode SM Fiber Bandpass Filter Tap coupler splitter Hybrid Bandwidth 2.5nm optical fiber bandpass filter with tap coupler or splitter hybrid device or bandstop filter Glasfaser-Bandpassfilter mit Abzweigkoppler oder Splitter-Hybridgerät oder Bandsperrfilter Filtro de paso de banda de fibra óptica con acoplador de grifo o dispositivo híbrido divisor o filtro de banda filtre passe-bande à fibre optique avec coupleur de prise ou dispositif hybride séparateur ou filtre coupe-bande optinen kuitukaistanpäästösuodatin, jossa on väliliitin tai jakajahybridilaite tai kaistanstop-suodatin filtro passa-banda de fibra óptica com acoplador de torneira ou dispositivo híbrido divisor ou filtro de parada de banda ?wiat?owodowy filtr pasmowo-przepustowy z hybrydowym urz?dzeniem sprz?gaj?cym lub rozdzielaczem lub filtrem pasmowym optisk fiber båndpassfilter med tappkopler eller splitter hybridenhet eller båndstoppfilter filtro passa banda in fibra ottica con accoppiatore di presa o dispositivo ibrido sdoppiatore o filtro elimina banda glasvezelbanddoorlaatfilter met kraankoppeling of splitter hybride apparaat of bandstopfilter pásmový filtr s optickým vláknem s odbo?ovacím vazebním ?lenem nebo rozbo?ovacím hybridním za?ízením nebo pásmovým filtrem HI1060 1060XP LMA 6/125um 10/125um 10/130um 12/125um 12/130um 15/125um 15/130um 20/125um 20/130um 25/250um 30/250um SC Single Clad Cladding DC Double Clad or large mode area fiber fibre à simple gaine ou fibre à double gaine ou fibre à grande zone de mode ingle Clad-Faser oder Double Clad-Faser oder Large-Mode-Area-Faser ibra con revestimiento simple o fibra con revestimiento doble o fibra de área modal grande fibra de revestimento simples ou fibra de revestimento duplo ou fibra de área de modo grande ibra a rivestimento singolo o fibra a doppio rivestimento o fibra a grande area modale yksikerroksinen kuitu tai kaksinkertainen kuitu tai suurimuotoinen kuitu 2-port D Type 3-port Y Type 4-port X Type Type D à 2 ports Type Y à 3 ports Type X à 4 ports -Port-D-Typ 3-Port-Y-Typ 4-Port-X-Typ Tipo D de 2 puertos Tipo Y de 3 puertos Tipo X de 4 puertos Tipo D de 2 portas Tipo Y de 3 portas Tipo X de 4 portas ipo D a 2 porte Tipo Y a 3 porte Tipo X a 4 porte 2-porttinen D-tyyppi 3-porttinen Y-tyyppi 4-porttinen X-tyyppi High Power 1W 2W 3W 5W 10W  15W 20W 30W 40W 50W 60W 70W 80W 90W 100W in Watt Watts HP CW Continuous Wave haute puissance optique en watt avec onde continue alta potencia óptica en vatios con onda continua alta potência óptica em watt com onda contínua hohe optische Leistung in Watt mit Dauerstrich elevata potenza ottica in watt con onda continua korkea optinen teho watteina jatkuvalla aallolla FHBT 976nm Singlemode SM Fiber Bandpass Filter Tap coupler splitter Hybrid Bandwidth 2.5nm optical fiber bandpass filter with tap coupler or splitter hybrid device or bandstop filter Glasfaser-Bandpassfilter mit Abzweigkoppler oder Splitter-Hybridgerät oder Bandsperrfilter Filtro de paso de banda de fibra óptica con acoplador de grifo o dispositivo híbrido divisor o filtro de banda filtre passe-bande à fibre optique avec coupleur de prise ou dispositif hybride séparateur ou filtre coupe-bande optinen kuitukaistanpäästösuodatin, jossa on väliliitin tai jakajahybridilaite tai kaistanstop-suodatin filtro passa-banda de fibra óptica com acoplador de torneira ou dispositivo híbrido divisor ou filtro de parada de banda ?wiat?owodowy filtr pasmowo-przepustowy z hybrydowym urz?dzeniem sprz?gaj?cym lub rozdzielaczem lub filtrem pasmowym optisk fiber båndpassfilter med tappkopler eller splitter hybridenhet eller båndstoppfilter filtro passa banda in fibra ottica con accoppiatore di presa o dispositivo ibrido sdoppiatore o filtro elimina banda glasvezelbanddoorlaatfilter met kraankoppeling of splitter hybride apparaat of bandstopfilter pásmový filtr s optickým vláknem s odbo?ovacím vazebním ?lenem nebo rozbo?ovacím hybridním za?ízením nebo pásmovým filtrem HI1060 1060XP LMA 6/125um 10/125um 10/130um 12/125um 12/130um 15/125um 15/130um 20/125um 20/130um 25/250um 30/250um SC Single Clad Cladding DC Double Clad or large mode area fiber fibre à simple gaine ou fibre à double gaine ou fibre à grande zone de mode ingle Clad-Faser oder Double Clad-Faser oder Large-Mode-Area-Faser ibra con revestimiento simple o fibra con revestimiento doble o fibra de área modal grande fibra de revestimento simples ou fibra de revestimento duplo ou fibra de área de modo grande ibra a rivestimento singolo o fibra a doppio rivestimento o fibra a grande area modale yksikerroksinen kuitu tai kaksinkertainen kuitu tai suurimuotoinen kuitu 2-port D Type 3-port Y Type 4-port X Type Type D à 2 ports Type Y à 3 ports Type X à 4 ports -Port-D-Typ 3-Port-Y-Typ 4-Port-X-Typ Tipo D de 2 puertos Tipo Y de 3 puertos Tipo X de 4 puertos Tipo D de 2 portas Tipo Y de 3 portas Tipo X de 4 portas ipo D a 2 porte Tipo Y a 3 porte Tipo X a 4 porte 2-porttinen D-tyyppi 3-porttinen Y-tyyppi 4-porttinen X-tyyppi High Power 1W 2W 3W 5W 10W  15W 20W 30W 40W 50W 60W 70W 80W 90W 100W in Watt Watts HP CW Continuous Wave haute puissance optique en watt avec onde continue alta potencia óptica en vatios con onda continua alta potência óptica em watt com onda contínua hohe optische Leistung in Watt mit Dauerstrich elevata potenza ottica in watt con onda continua korkea optinen teho watteina jatkuvalla aallolla FHBT 976nm Singlemode SM Fiber Bandpass Filter Tap coupler splitter Hybrid Bandwidth 2.5nm optical fiber bandpass filter with tap coupler or splitter hybrid device or bandstop filter Glasfaser-Bandpassfilter mit Abzweigkoppler oder Splitter-Hybridgerät oder Bandsperrfilter Filtro de paso de banda de fibra óptica con acoplador de grifo o dispositivo híbrido divisor o filtro de banda filtre passe-bande à fibre optique avec coupleur de prise ou dispositif hybride séparateur ou filtre coupe-bande optinen kuitukaistanpäästösuodatin, jossa on väliliitin tai jakajahybridilaite tai kaistanstop-suodatin filtro passa-banda de fibra óptica com acoplador de torneira ou dispositivo híbrido divisor ou filtro de parada de banda ?wiat?owodowy filtr pasmowo-przepustowy z hybrydowym urz?dzeniem sprz?gaj?cym lub rozdzielaczem lub filtrem pasmowym optisk fiber båndpassfilter med tappkopler eller splitter hybridenhet eller båndstoppfilter filtro passa banda in fibra ottica con accoppiatore di presa o dispositivo ibrido sdoppiatore o filtro elimina banda glasvezelbanddoorlaatfilter met kraankoppeling of splitter hybride apparaat of bandstopfilter pásmový filtr s optickým vláknem s odbo?ovacím vazebním ?lenem nebo rozbo?ovacím hybridním za?ízením nebo pásmovým filtrem HI1060 1060XP LMA 6/125um 10/125um 10/130um 12/125um 12/130um 15/125um 15/130um 20/125um 20/130um 25/250um 30/250um SC Single Clad Cladding DC Double Clad or large mode area fiber fibre à simple gaine ou fibre à double gaine ou fibre à grande zone de mode ingle Clad-Faser oder Double Clad-Faser oder Large-Mode-Area-Faser ibra con revestimiento simple o fibra con revestimiento doble o fibra de área modal grande fibra de revestimento simples ou fibra de revestimento duplo ou fibra de área de modo grande ibra a rivestimento singolo o fibra a doppio rivestimento o fibra a grande area modale yksikerroksinen kuitu tai kaksinkertainen kuitu tai suurimuotoinen kuitu 2-port D Type 3-port Y Type 4-port X Type Type D à 2 ports Type Y à 3 ports Type X à 4 ports -Port-D-Typ 3-Port-Y-Typ 4-Port-X-Typ Tipo D de 2 puertos Tipo Y de 3 puertos Tipo X de 4 puertos Tipo D de 2 portas Tipo Y de 3 portas Tipo X de 4 portas ipo D a 2 porte Tipo Y a 3 porte Tipo X a 4 porte 2-porttinen D-tyyppi 3-porttinen Y-tyyppi 4-porttinen X-tyyppi High Power 1W 2W 3W 5W 10W  15W 20W 30W 40W 50W 60W 70W 80W 90W 100W in Watt Watts HP CW Continuous Wave haute puissance optique en watt avec onde continue alta potencia óptica en vatios con onda continua alta potência óptica em watt com onda contínua hohe optische Leistung in Watt mit Dauerstrich elevata potenza ottica in watt con onda continua korkea optinen teho watteina jatkuvalla aallolla 25Y 25YY 25NY 25IY 25IYY 25INY 25BY 25BNY 25BYY 25TY 25TYY 25TNY 25BIY 25BIYY 25BINY 25TIY 25TIYY 25TINY
TYPICAL SPECIFICATIONS
Center Wavelength 976nm
Min. Bandwidth@0.5dB 2.5nm
Excess Loss <=1.6dB
Stop Wavelength (ASE) Isolation >=25dB (Standard)
>=45dB (High Isolation)
Tap Ratio 1+/-0.6%, 2+/-0.8%, 5+/-1.0%, 10%, 20%, 30%, 40%, 50%
Tap Position Tap is before Bandpass Filter, Y Type (3-port)
Return Loss >=50dB
PDL <=0.15dB
Fiber Type HI1060 or 10/125um SC Fiber
10/125um DC Fiber or 15/130um DC Fiber
20/130um DC Fiber or 25/250um DC Fiber
Max. Optical Power (CW) 1W, 2W, 3W, 5W, 10W, 15W, 20W, 30W, 50W, 60W, 80W, 100W
Operating Temperature 0~50degreeC

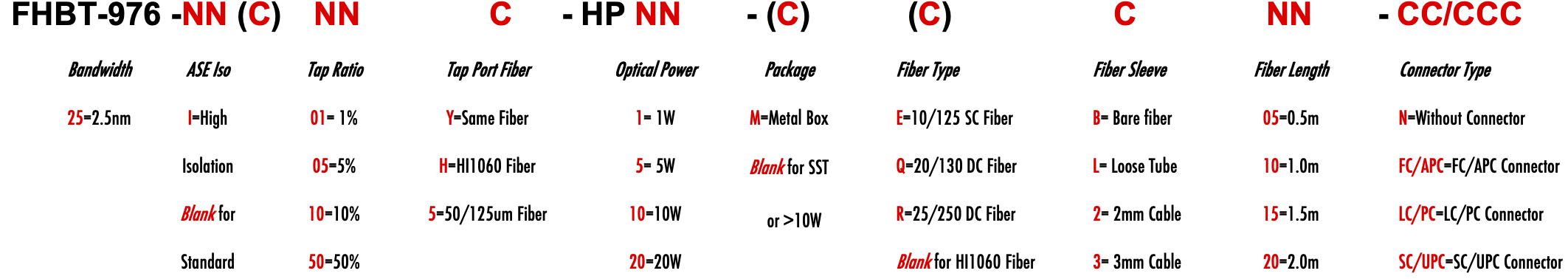

ORDERING INFORMATION/PART NUMBER(PN)
