1040nm Singlemode PM Fiber Bandpass Filter/Partial Fiber Mirror (PFM) Hybrid

DESCRIPTION
Haphit provides fiber based passive components. The Bandpass Filter/Partial Fiber Mirror (PFM) Hybrid is made by thin film coating and micro-optics package technology with Polarization Maintaining (PM) fiber in and PM fiber out. It features flat-top spectrum, high Suppression Ratio and high Extinction Ratio. The Bandpass Filter/Partial Fiber Mirror (PFM) Hybrid will pass the signal light while block the unwanted/ASE light, at the same time, reflect a certain ratio of signal back to input fiber. Customer can select only slow axis working (High ER Type) or both axis working option. Various pass bandwidth and fiber types are available, customized on bandwidth and consigned fiber type are also available on request.
FPHR 1040nm Singlemode PM Fiber Bandpass Filter Tap coupler splitter Hybrid Bandwidth 2.0nm 5.0nm 8.0nm 12.0nm 2nm 5nm 8nm 12nm optical fiber bandpass filter with partial reflective fiber mirror or tap coupler or splitter hybrid device or bandstop filter filtre passe-bande à fibre optique avec miroir à fibre à réflexion partielle ou coupleur de prise ou dispositif hybride séparateur ou filtre coupe-bande Bandpassfilter aus optischen Fasern mit teilweise reflektierendem Faserspiegel oder Abzweigkoppler oder Splitter-Hybridgerät oder Bandsperrfilter filtro passa banda in fibra ottica con specchio in fibra riflettente parziale o accoppiatore a presa o dispositivo ibrido sdoppiatore o filtro elimina banda filtro passa-banda de fibra óptica com espelho de fibra reflexiva parcial ou acoplador de torneira ou dispositivo híbrido divisor ou filtro de parada de banda Filtro de paso de banda de fibra óptica con espejo de fibra reflectante parcial o acoplador de grifo o dispositivo híbrido divisor o filtro de parada de banda optinen kuitukaistanpäästösuodatin osittain heijastavalla kuitupeilillä tai hanan liittimellä tai jakajahybridilaitteella tai kaistanstop-suodattimella glasvezelbanddoorlaatfilter met gedeeltelijk reflecterende vezelspiegel of kraankoppeling of splitter hybride apparaat of bandstopfilter pásmový filtr s optickým vláknem s ?áste?ným reflexním vláknovým zrcadlem nebo odbo?ovací spojkou nebo rozbo?ovacím hybridním za?ízením nebo pásmovým filtrem ?wiat?owodowy filtr pasmowo-przepustowy z cz??ciowo odblaskowym lustrem ?wiat?owodowym lub hybrydowe urz?dzenie sprz?gaj?ce lub rozdzielaj?ce lub filtr pasmowy optisk fiber båndpassfilter med delvis reflekterende fiberspeil eller tappkobling eller splitter hybrid enhet eller båndstoppfilter PM980 PM980XP PM980HP LMA 6/125um 10/125um 10/130um 12/130um 15/125um 15/130um 20/125um 20/130um 25/250um 30/250um SC Single Clad Cladding DC Double Clad or large mode area fiber fibre à simple gaine ou fibre à double gaine ou fibre à grande zone de mode ingle Clad-Faser oder Double Clad-Faser oder Large-Mode-Area-Faser ibra con revestimiento simple o fibra con revestimiento doble o fibra de área modal grande fibra de revestimento simples ou fibra de revestimento duplo ou fibra de área de modo grande ibra a rivestimento singolo o fibra a doppio rivestimento o fibra a grande area modale yksikerroksinen kuitu tai kaksinkertainen kuitu tai suurimuotoinen kuitu 2-port D Type 3-port Y Type 4-port X Type Type D à 2 ports Type Y à 3 ports Type X à 4 ports -Port-D-Typ 3-Port-Y-Typ 4-Port-X-Typ Tipo D de 2 puertos Tipo Y de 3 puertos Tipo X de 4 puertos Tipo D de 2 portas Tipo Y de 3 portas Tipo X de 4 portas ipo D a 2 porte Tipo Y a 3 porte Tipo X a 4 porte 2-porttinen D-tyyppi 3-porttinen Y-tyyppi 4-porttinen X-tyyppi Polarization Maintaining PM Extinction Ratio ER Panda tie maintien de la polarisation fibre panda ou cravate avec taux d'extinction polarisationserhaltende Panda- oder Bindefaser mit Extinktionsverhältnis polarización manteniendo panda o fibra de amarre con relación de extinción polarização mantendo a fibra panda ou tie com taxa de extinção polarizzazione mantenendo panda o legare fibra con rapporto di estinzione olarisaatiota ylläpitävä panda- tai sidekuitu ekstinktiosuhteella FPHR 1040nm Singlemode PM Fiber Bandpass Filter Tap coupler splitter Hybrid Bandwidth 2.0nm 5.0nm 8.0nm 12.0nm 2nm 5nm 8nm 12nm optical fiber bandpass filter with partial reflective fiber mirror or tap coupler or splitter hybrid device or bandstop filter filtre passe-bande à fibre optique avec miroir à fibre à réflexion partielle ou coupleur de prise ou dispositif hybride séparateur ou filtre coupe-bande Bandpassfilter aus optischen Fasern mit teilweise reflektierendem Faserspiegel oder Abzweigkoppler oder Splitter-Hybridgerät oder Bandsperrfilter filtro passa banda in fibra ottica con specchio in fibra riflettente parziale o accoppiatore a presa o dispositivo ibrido sdoppiatore o filtro elimina banda filtro passa-banda de fibra óptica com espelho de fibra reflexiva parcial ou acoplador de torneira ou dispositivo híbrido divisor ou filtro de parada de banda Filtro de paso de banda de fibra óptica con espejo de fibra reflectante parcial o acoplador de grifo o dispositivo híbrido divisor o filtro de parada de banda optinen kuitukaistanpäästösuodatin osittain heijastavalla kuitupeilillä tai hanan liittimellä tai jakajahybridilaitteella tai kaistanstop-suodattimella glasvezelbanddoorlaatfilter met gedeeltelijk reflecterende vezelspiegel of kraankoppeling of splitter hybride apparaat of bandstopfilter pásmový filtr s optickým vláknem s ?áste?ným reflexním vláknovým zrcadlem nebo odbo?ovací spojkou nebo rozbo?ovacím hybridním za?ízením nebo pásmovým filtrem ?wiat?owodowy filtr pasmowo-przepustowy z cz??ciowo odblaskowym lustrem ?wiat?owodowym lub hybrydowe urz?dzenie sprz?gaj?ce lub rozdzielaj?ce lub filtr pasmowy optisk fiber båndpassfilter med delvis reflekterende fiberspeil eller tappkobling eller splitter hybrid enhet eller båndstoppfilter PM980 PM980XP PM980HP LMA 6/125um 10/125um 10/130um 12/130um 15/125um 15/130um 20/125um 20/130um 25/250um 30/250um SC Single Clad Cladding DC Double Clad or large mode area fiber fibre à simple gaine ou fibre à double gaine ou fibre à grande zone de mode ingle Clad-Faser oder Double Clad-Faser oder Large-Mode-Area-Faser ibra con revestimiento simple o fibra con revestimiento doble o fibra de área modal grande fibra de revestimento simples ou fibra de revestimento duplo ou fibra de área de modo grande ibra a rivestimento singolo o fibra a doppio rivestimento o fibra a grande area modale yksikerroksinen kuitu tai kaksinkertainen kuitu tai suurimuotoinen kuitu 2-port D Type 3-port Y Type 4-port X Type Type D à 2 ports Type Y à 3 ports Type X à 4 ports -Port-D-Typ 3-Port-Y-Typ 4-Port-X-Typ Tipo D de 2 puertos Tipo Y de 3 puertos Tipo X de 4 puertos Tipo D de 2 portas Tipo Y de 3 portas Tipo X de 4 portas ipo D a 2 porte Tipo Y a 3 porte Tipo X a 4 porte 2-porttinen D-tyyppi 3-porttinen Y-tyyppi 4-porttinen X-tyyppi Polarization Maintaining PM Extinction Ratio ER Panda tie maintien de la polarisation fibre panda ou cravate avec taux d'extinction polarisationserhaltende Panda- oder Bindefaser mit Extinktionsverhältnis polarización manteniendo panda o fibra de amarre con relación de extinción polarização mantendo a fibra panda ou tie com taxa de extinção polarizzazione mantenendo panda o legare fibra con rapporto di estinzione olarisaatiota ylläpitävä panda- tai sidekuitu ekstinktiosuhteella FPHR 1040nm Singlemode PM Fiber Bandpass Filter Tap coupler splitter Hybrid Bandwidth 2.0nm 5.0nm 8.0nm 12.0nm 2nm 5nm 8nm 12nm optical fiber bandpass filter with partial reflective fiber mirror or tap coupler or splitter hybrid device or bandstop filter filtre passe-bande à fibre optique avec miroir à fibre à réflexion partielle ou coupleur de prise ou dispositif hybride séparateur ou filtre coupe-bande Bandpassfilter aus optischen Fasern mit teilweise reflektierendem Faserspiegel oder Abzweigkoppler oder Splitter-Hybridgerät oder Bandsperrfilter filtro passa banda in fibra ottica con specchio in fibra riflettente parziale o accoppiatore a presa o dispositivo ibrido sdoppiatore o filtro elimina banda filtro passa-banda de fibra óptica com espelho de fibra reflexiva parcial ou acoplador de torneira ou dispositivo híbrido divisor ou filtro de parada de banda Filtro de paso de banda de fibra óptica con espejo de fibra reflectante parcial o acoplador de grifo o dispositivo híbrido divisor o filtro de parada de banda optinen kuitukaistanpäästösuodatin osittain heijastavalla kuitupeilillä tai hanan liittimellä tai jakajahybridilaitteella tai kaistanstop-suodattimella glasvezelbanddoorlaatfilter met gedeeltelijk reflecterende vezelspiegel of kraankoppeling of splitter hybride apparaat of bandstopfilter pásmový filtr s optickým vláknem s ?áste?ným reflexním vláknovým zrcadlem nebo odbo?ovací spojkou nebo rozbo?ovacím hybridním za?ízením nebo pásmovým filtrem ?wiat?owodowy filtr pasmowo-przepustowy z cz??ciowo odblaskowym lustrem ?wiat?owodowym lub hybrydowe urz?dzenie sprz?gaj?ce lub rozdzielaj?ce lub filtr pasmowy optisk fiber båndpassfilter med delvis reflekterende fiberspeil eller tappkobling eller splitter hybrid enhet eller båndstoppfilter PM980 PM980XP PM980HP LMA 6/125um 10/125um 10/130um 12/130um 15/125um 15/130um 20/125um 20/130um 25/250um 30/250um SC Single Clad Cladding DC Double Clad or large mode area fiber fibre à simple gaine ou fibre à double gaine ou fibre à grande zone de mode ingle Clad-Faser oder Double Clad-Faser oder Large-Mode-Area-Faser ibra con revestimiento simple o fibra con revestimiento doble o fibra de área modal grande fibra de revestimento simples ou fibra de revestimento duplo ou fibra de área de modo grande ibra a rivestimento singolo o fibra a doppio rivestimento o fibra a grande area modale yksikerroksinen kuitu tai kaksinkertainen kuitu tai suurimuotoinen kuitu 2-port D Type 3-port Y Type 4-port X Type Type D à 2 ports Type Y à 3 ports Type X à 4 ports -Port-D-Typ 3-Port-Y-Typ 4-Port-X-Typ Tipo D de 2 puertos Tipo Y de 3 puertos Tipo X de 4 puertos Tipo D de 2 portas Tipo Y de 3 portas Tipo X de 4 portas ipo D a 2 porte Tipo Y a 3 porte Tipo X a 4 porte 2-porttinen D-tyyppi 3-porttinen Y-tyyppi 4-porttinen X-tyyppi Polarization Maintaining PM Extinction Ratio ER Panda tie maintien de la polarisation fibre panda ou cravate avec taux d'extinction polarisationserhaltende Panda- oder Bindefaser mit Extinktionsverhältnis polarización manteniendo panda o fibra de amarre con relación de extinción polarização mantendo a fibra panda ou tie com taxa de extinção polarizzazione mantenendo panda o legare fibra con rapporto di estinzione olarisaatiota ylläpitävä panda- tai sidekuitu ekstinktiosuhteella 20Y 20YY 20NY 20IY 20IYY 20INY 20BY 20BNY 20BYY 20TY 20TYY 20TNY 20BIY 20BIYY 20BINY 20TIY 20TIYY 20TINY 50Y 50YY 50NY 50IY 50IYY 50INY 50BY 50BNY 50BYY 50TY 50TYY 50TNY 50BIY 50BIYY 50BINY 50TIY 50TIYY 50TINY 80Y 80YY 80NY 80IY 80IYY 80INY 80BY 80BNY 80BYY 80TY 80TYY 80TNY 80BIY 80BIYY 80BINY 80TIY 80TIYY 80TINY 120Y 120YY 120NY 120IY 120IYY 120INY 120BY 120BNY 120BYY 120TY 120TYY 120TNY 120BIY 120BIYY 120BINY 120TIY 120TIYY 120TINY 20RY 20RYY 20RNY 20RIY 20RIYY 20RINY 20RBY 20RBNY 20RBYY 20RTY 20RTYY 20RTNY 20RBIY 20RBIYY 20RBINY 20RTIY 20RTIYY 20RTINY 50RY 50RYY 50RNY 50RIY 50RIYY 50RINY 50RBY 50RBNY 50RBYY 50RTY 50RTYY 50RTNY 50RBIY 50RBIYY 50RBINY 50RTIY 50RTIYY 50RTINY 80RY 80RYY 80RNY 80RIY 80RIYY 80RINY 80RBY 80RBNY 80RBYY 80RTY 80RTYY 80RTNY 80RBIY 80RBIYY 80RBINY 80RTIY 80RTIYY 80RTINY 120RY 120RYY 120RNY 120RIY 120RIYY 120RINY 120RBY 120RBNY 120RBYY 120RTY 120RTYY 120RTNY 120RBIY 120RBIYY 120RBINY 120RTIY 120RTIYY 120RTINY
TYPICAL SPECIFICATIONS
Center Wavelength 1040nm
Min. Bandwidth@0.5dB 2.0nm, 5.0nm, 8.0nm, 12nm
Excess Loss Standard: <=1.3dB; High ER type: <=1.5dB
Stop Wavelength (ASE) Isolation >=25dB (Standard)
>=45dB (High Isolation)
Reflective Ratio 1+/-0.6%, 2+/-0.8%, 5+/-1.0%, 10%, 20%, 30%, 40%, 50%
BP Position Forward: Bandpass is before the Mirror
Backward: Bandpass is after the Mirror
Return Loss >=50dB
Extinction Ratio Standard: >=18dB; High ER Type: >=20dB
Fiber Type PM980 Fiber, PM1060L Fiber or PM1060L-FA Fiber
10/125um PMDC Fiber or 15/130um PMDC Fiber
20/130um PMDC Fiber or 25/250um PMDC Fiber
Max. Optical Power (CW) 300mW
Operating Temperature 0~50degreeC

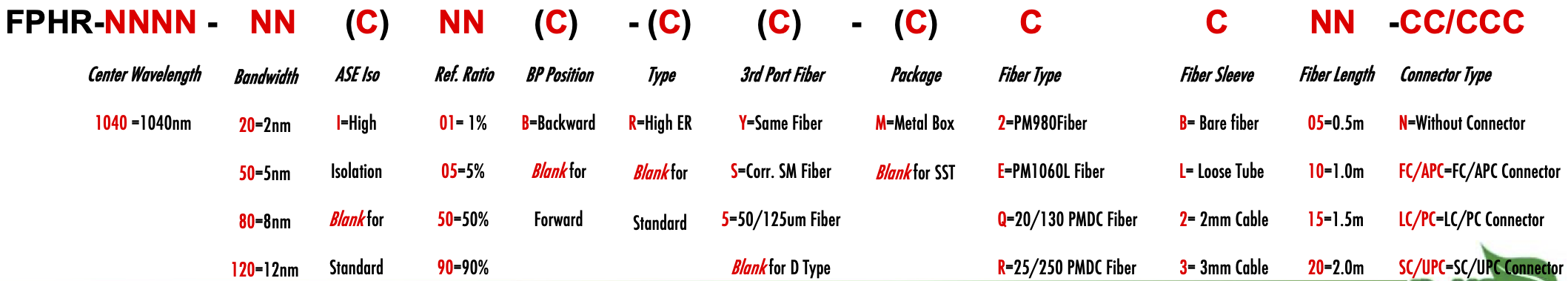

ORDERING INFORMATION/PART NUMBER(PN)
  Standard specifications and
design parameters


Serial Reference

Part Number (PN)*:


The change on PN will save a new product.


Product Description:


Comment/Other Information:
