1078nm Singlemode Fiber Bandpass Filter/Partial Fiber Mirror (PFM) Hybrid for Pulse Power

DESCRIPTION
Haphit provides fiber based passive components. The Bandpass Filter/Partial Fiber Mirror (PFM) Hybrid is made by thin film coating and micro-optics package technology with fiber in and fiber out. It features flat-top spectrum and high Suppression Ratio. The Bandpass Filter/Partial Fiber Mirror (PFM) Hybrid will pass the signal light while block the unwanted/ASE light, at the same time, reflect a certain ratio of signal back to input fiber. The pulse power version is specially designed to withstand both high average power and high peak power for pulse laser, while at the same time maintaining high performance and stability. Y Type or X type is recommended to guide out high power ASE/unwanted light out. Various pass bandwidth and fiber types are available, customized on bandwidth and consigned fiber type are also available on request.
FHBR 1078nm Singlemode SM Fiber Bandpass Filter partial reflective fiber mirror tap coupler splitter Hybrid Bandwidth 9.0nm 9nm optical fiber bandpass filter with partial reflective fiber mirror or tap coupler or splitter hybrid device or bandstop filter filtre passe-bande à fibre optique avec miroir à fibre à réflexion partielle ou coupleur de prise ou dispositif hybride séparateur ou filtre coupe-bande Bandpassfilter aus optischen Fasern mit teilweise reflektierendem Faserspiegel oder Abzweigkoppler oder Splitter-Hybridgerät oder Bandsperrfilter filtro passa banda in fibra ottica con specchio in fibra riflettente parziale o accoppiatore a presa o dispositivo ibrido sdoppiatore o filtro elimina banda filtro passa-banda de fibra óptica com espelho de fibra reflexiva parcial ou acoplador de torneira ou dispositivo híbrido divisor ou filtro de parada de banda Filtro de paso de banda de fibra óptica con espejo de fibra reflectante parcial o acoplador de grifo o dispositivo híbrido divisor o filtro de parada de banda optinen kuitukaistanpäästösuodatin osittain heijastavalla kuitupeilillä tai hanan liittimellä tai jakajahybridilaitteella tai kaistanstop-suodattimella glasvezelbanddoorlaatfilter met gedeeltelijk reflecterende vezelspiegel of kraankoppeling of splitter hybride apparaat of bandstopfilter pásmový filtr s optickým vláknem s ?áste?ným reflexním vláknovým zrcadlem nebo odbo?ovací spojkou nebo rozbo?ovacím hybridním za?ízením nebo pásmovým filtrem ?wiat?owodowy filtr pasmowo-przepustowy z cz??ciowo odblaskowym lustrem ?wiat?owodowym lub hybrydowe urz?dzenie sprz?gaj?ce lub rozdzielaj?ce lub filtr pasmowy optisk fiber båndpassfilter med delvis reflekterende fiberspeil eller tappkobling eller splitter hybrid enhet eller båndstoppfilter HI1060 1060XP LMA 6/125um 10/125um 10/130um 12/125um 12/130um 15/125um 15/130um 20/125um 20/130um 25/250um 30/250um SC Single Clad Cladding DC Double Clad or large mode area fiber fibre à simple gaine ou fibre à double gaine ou fibre à grande zone de mode ingle Clad-Faser oder Double Clad-Faser oder Large-Mode-Area-Faser ibra con revestimiento simple o fibra con revestimiento doble o fibra de área modal grande fibra de revestimento simples ou fibra de revestimento duplo ou fibra de área de modo grande ibra a rivestimento singolo o fibra a doppio rivestimento o fibra a grande area modale yksikerroksinen kuitu tai kaksinkertainen kuitu tai suurimuotoinen kuitu 2-port D Type 3-port Y Type 4-port X Type Type D à 2 ports Type Y à 3 ports Type X à 4 ports -Port-D-Typ 3-Port-Y-Typ 4-Port-X-Typ Tipo D de 2 puertos Tipo Y de 3 puertos Tipo X de 4 puertos Tipo D de 2 portas Tipo Y de 3 portas Tipo X de 4 portas ipo D a 2 porte Tipo Y a 3 porte Tipo X a 4 porte 2-porttinen D-tyyppi 3-porttinen Y-tyyppi 4-porttinen X-tyyppi for Pulse Power 1W 2W 3W 5W 10W 15W 20W 30W 40W 50W 60W 70W 80W 90W 100W 1kW 2kW 3kW 5kW 10kW 15kW 20kW average peak ns ps fs kW Watt Watts HP nanosecond or picosecond or femtosecond and average power and peak power of kilowatt pour une puissance optique d'impulsion avec une nanoseconde ou une picoseconde ou une femtoseconde et une puissance moyenne et une puissance de crête de kilowatt ou de watt für optische Impulsleistung mit Nanosekunde oder Pikosekunde oder Femtosekunde und Durchschnittsleistung und Spitzenleistung von Kilowatt oder Watt para potencia óptica de pulso con nanosegundo o picosegundo o femtosegundo y potencia promedio y potencia máxima de kilovatio o vatio para potência óptica de pulso com nanosegundo ou picosegundo ou femtosegundo e potência média e potência de pico de quilowatt ou watt per potenza ottica a impulsi con nanosecondi o picosecondi o femtosecondi e potenza media e potenza di picco di kilowatt o watt ulssioptiselle teholle nanosekuntia tai pikosekuntia tai femtosekuntia ja keskitehoa ja huipputehoa kilowattia tai wattia FHBR 1078nm Singlemode SM Fiber Bandpass Filter partial reflective fiber mirror tap coupler splitter Hybrid Bandwidth 9.0nm 9nm optical fiber bandpass filter with partial reflective fiber mirror or tap coupler or splitter hybrid device or bandstop filter filtre passe-bande à fibre optique avec miroir à fibre à réflexion partielle ou coupleur de prise ou dispositif hybride séparateur ou filtre coupe-bande Bandpassfilter aus optischen Fasern mit teilweise reflektierendem Faserspiegel oder Abzweigkoppler oder Splitter-Hybridgerät oder Bandsperrfilter filtro passa banda in fibra ottica con specchio in fibra riflettente parziale o accoppiatore a presa o dispositivo ibrido sdoppiatore o filtro elimina banda filtro passa-banda de fibra óptica com espelho de fibra reflexiva parcial ou acoplador de torneira ou dispositivo híbrido divisor ou filtro de parada de banda Filtro de paso de banda de fibra óptica con espejo de fibra reflectante parcial o acoplador de grifo o dispositivo híbrido divisor o filtro de parada de banda optinen kuitukaistanpäästösuodatin osittain heijastavalla kuitupeilillä tai hanan liittimellä tai jakajahybridilaitteella tai kaistanstop-suodattimella glasvezelbanddoorlaatfilter met gedeeltelijk reflecterende vezelspiegel of kraankoppeling of splitter hybride apparaat of bandstopfilter pásmový filtr s optickým vláknem s ?áste?ným reflexním vláknovým zrcadlem nebo odbo?ovací spojkou nebo rozbo?ovacím hybridním za?ízením nebo pásmovým filtrem ?wiat?owodowy filtr pasmowo-przepustowy z cz??ciowo odblaskowym lustrem ?wiat?owodowym lub hybrydowe urz?dzenie sprz?gaj?ce lub rozdzielaj?ce lub filtr pasmowy optisk fiber båndpassfilter med delvis reflekterende fiberspeil eller tappkobling eller splitter hybrid enhet eller båndstoppfilter HI1060 1060XP LMA 6/125um 10/125um 10/130um 12/125um 12/130um 15/125um 15/130um 20/125um 20/130um 25/250um 30/250um SC Single Clad Cladding DC Double Clad or large mode area fiber fibre à simple gaine ou fibre à double gaine ou fibre à grande zone de mode ingle Clad-Faser oder Double Clad-Faser oder Large-Mode-Area-Faser ibra con revestimiento simple o fibra con revestimiento doble o fibra de área modal grande fibra de revestimento simples ou fibra de revestimento duplo ou fibra de área de modo grande ibra a rivestimento singolo o fibra a doppio rivestimento o fibra a grande area modale yksikerroksinen kuitu tai kaksinkertainen kuitu tai suurimuotoinen kuitu 2-port D Type 3-port Y Type 4-port X Type Type D à 2 ports Type Y à 3 ports Type X à 4 ports -Port-D-Typ 3-Port-Y-Typ 4-Port-X-Typ Tipo D de 2 puertos Tipo Y de 3 puertos Tipo X de 4 puertos Tipo D de 2 portas Tipo Y de 3 portas Tipo X de 4 portas ipo D a 2 porte Tipo Y a 3 porte Tipo X a 4 porte 2-porttinen D-tyyppi 3-porttinen Y-tyyppi 4-porttinen X-tyyppi for Pulse Power 1W 2W 3W 5W 10W 15W 20W 30W 40W 50W 60W 70W 80W 90W 100W 1kW 2kW 3kW 5kW 10kW 15kW 20kW average peak ns ps fs kW Watt Watts HP nanosecond or picosecond or femtosecond and average power and peak power of kilowatt pour une puissance optique d'impulsion avec une nanoseconde ou une picoseconde ou une femtoseconde et une puissance moyenne et une puissance de crête de kilowatt ou de watt für optische Impulsleistung mit Nanosekunde oder Pikosekunde oder Femtosekunde und Durchschnittsleistung und Spitzenleistung von Kilowatt oder Watt para potencia óptica de pulso con nanosegundo o picosegundo o femtosegundo y potencia promedio y potencia máxima de kilovatio o vatio para potência óptica de pulso com nanosegundo ou picosegundo ou femtosegundo e potência média e potência de pico de quilowatt ou watt per potenza ottica a impulsi con nanosecondi o picosecondi o femtosecondi e potenza media e potenza di picco di kilowatt o watt ulssioptiselle teholle nanosekuntia tai pikosekuntia tai femtosekuntia ja keskitehoa ja huipputehoa kilowattia tai wattia FHBR 1078nm Singlemode SM Fiber Bandpass Filter partial reflective fiber mirror tap coupler splitter Hybrid Bandwidth 9.0nm 9nm optical fiber bandpass filter with partial reflective fiber mirror or tap coupler or splitter hybrid device or bandstop filter filtre passe-bande à fibre optique avec miroir à fibre à réflexion partielle ou coupleur de prise ou dispositif hybride séparateur ou filtre coupe-bande Bandpassfilter aus optischen Fasern mit teilweise reflektierendem Faserspiegel oder Abzweigkoppler oder Splitter-Hybridgerät oder Bandsperrfilter filtro passa banda in fibra ottica con specchio in fibra riflettente parziale o accoppiatore a presa o dispositivo ibrido sdoppiatore o filtro elimina banda filtro passa-banda de fibra óptica com espelho de fibra reflexiva parcial ou acoplador de torneira ou dispositivo híbrido divisor ou filtro de parada de banda Filtro de paso de banda de fibra óptica con espejo de fibra reflectante parcial o acoplador de grifo o dispositivo híbrido divisor o filtro de parada de banda optinen kuitukaistanpäästösuodatin osittain heijastavalla kuitupeilillä tai hanan liittimellä tai jakajahybridilaitteella tai kaistanstop-suodattimella glasvezelbanddoorlaatfilter met gedeeltelijk reflecterende vezelspiegel of kraankoppeling of splitter hybride apparaat of bandstopfilter pásmový filtr s optickým vláknem s ?áste?ným reflexním vláknovým zrcadlem nebo odbo?ovací spojkou nebo rozbo?ovacím hybridním za?ízením nebo pásmovým filtrem ?wiat?owodowy filtr pasmowo-przepustowy z cz??ciowo odblaskowym lustrem ?wiat?owodowym lub hybrydowe urz?dzenie sprz?gaj?ce lub rozdzielaj?ce lub filtr pasmowy optisk fiber båndpassfilter med delvis reflekterende fiberspeil eller tappkobling eller splitter hybrid enhet eller båndstoppfilter HI1060 1060XP LMA 6/125um 10/125um 10/130um 12/125um 12/130um 15/125um 15/130um 20/125um 20/130um 25/250um 30/250um SC Single Clad Cladding DC Double Clad or large mode area fiber fibre à simple gaine ou fibre à double gaine ou fibre à grande zone de mode ingle Clad-Faser oder Double Clad-Faser oder Large-Mode-Area-Faser ibra con revestimiento simple o fibra con revestimiento doble o fibra de área modal grande fibra de revestimento simples ou fibra de revestimento duplo ou fibra de área de modo grande ibra a rivestimento singolo o fibra a doppio rivestimento o fibra a grande area modale yksikerroksinen kuitu tai kaksinkertainen kuitu tai suurimuotoinen kuitu 2-port D Type 3-port Y Type 4-port X Type Type D à 2 ports Type Y à 3 ports Type X à 4 ports -Port-D-Typ 3-Port-Y-Typ 4-Port-X-Typ Tipo D de 2 puertos Tipo Y de 3 puertos Tipo X de 4 puertos Tipo D de 2 portas Tipo Y de 3 portas Tipo X de 4 portas ipo D a 2 porte Tipo Y a 3 porte Tipo X a 4 porte 2-porttinen D-tyyppi 3-porttinen Y-tyyppi 4-porttinen X-tyyppi for Pulse Power 1W 2W 3W 5W 10W 15W 20W 30W 40W 50W 60W 70W 80W 90W 100W 1kW 2kW 3kW 5kW 10kW 15kW 20kW average peak ns ps fs kW Watt Watts HP nanosecond or picosecond or femtosecond and average power and peak power of kilowatt pour une puissance optique d'impulsion avec une nanoseconde ou une picoseconde ou une femtoseconde et une puissance moyenne et une puissance de crête de kilowatt ou de watt für optische Impulsleistung mit Nanosekunde oder Pikosekunde oder Femtosekunde und Durchschnittsleistung und Spitzenleistung von Kilowatt oder Watt para potencia óptica de pulso con nanosegundo o picosegundo o femtosegundo y potencia promedio y potencia máxima de kilovatio o vatio para potência óptica de pulso com nanosegundo ou picosegundo ou femtosegundo e potência média e potência de pico de quilowatt ou watt per potenza ottica a impulsi con nanosecondi o picosecondi o femtosecondi e potenza media e potenza di picco di kilowatt o watt ulssioptiselle teholle nanosekuntia tai pikosekuntia tai femtosekuntia ja keskitehoa ja huipputehoa kilowattia tai wattia 90Y 90YY 90NY 90IY 90IYY 90INY 90BY 90BNY 90BYY 90TY 90TYY 90TNY 90BIY 90BIYY 90BINY 90TIY 90TIYY 90TINY
TYPICAL SPECIFICATIONS
Center Wavelength 1078nm
Min. Bandwidth@0.5dB 9.0nm
Excess Loss <=1.3dB
Stop Wavelength (ASE) Isolation >=25dB (Standard)
>=45dB (High Isolation)
Reflective Ratio 1+/-0.6%, 2+/-0.8%, 5+/-1.0%, 10%, 20%, 30%, 40%, 50%
BP Position Forward: Bandpass is before the Mirror
Backward: Bandpass is after the Mirror
Return Loss >=50dB
PDL <=0.15dB
Fiber Type HI1060 or 10/125um SC Fiber
10/125um DC Fiber or 15/130um DC Fiber
20/130um DC Fiber or 25/250um DC Fiber
Max. Average Power 300mW, 500mW, 1W, 2W, 3W, 5W, 10W, 15W, 20W, 30W, 50W, 60W, 80W, 100W
Max. Peak Power for Pulse 100W, 1kW, 2kW, 3kW, 5kW, 10kW, 15kW, 20kW
Operating Temperature 0~50degreeC

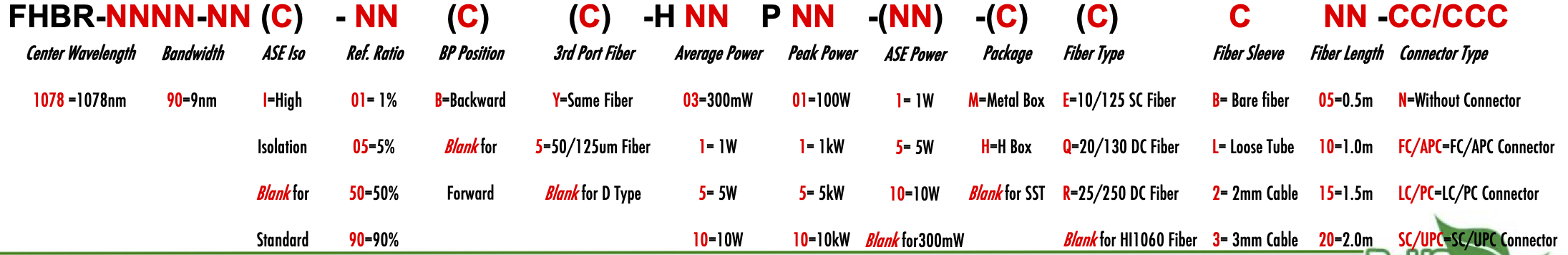

ORDERING INFORMATION/PART NUMBER(PN)
  Standard specifications and
design parameters


Serial Reference

Part Number (PN)*:


The change on PN will save a new product.


Product Description:


Comment/Other Information:
