1103nm High Power Singlemode PM Fiber Bandpass Filter/Partial Fiber Mirror (PFM) Hybrid

DESCRIPTION
Haphit provides fiber based passive components. The Bandpass Filter/Partial Fiber Mirror (PFM) Hybrid is made by thin film coating and micro-optics package technology with Polarization Maintaining (PM) fiber in and PM fiber out. It features flat-top spectrum, high Suppression Ratio and high Extinction Ratio. The Bandpass Filter/Partial Fiber Mirror (PFM) Hybrid will pass the signal light while block the unwanted/ASE light, at the same time, reflect a certain ratio of signal back to input fiber. The high power version can withstand high continuous wave (CW) optical power while maintaining high performance and stability. Y Type or X type is recommended to guide out high power ASE/unwanted light out. Customer can select only slow axis working (High ER Type) or both axis working option. Various pass bandwidth and fiber types are available, customized on bandwidth and consigned fiber type are also available on request.
FPHR 1103nm Singlemode PM Fiber Bandpass Filter Tap coupler splitter Hybrid Bandwidth 10nm 10.0nm optical fiber bandpass filter with partial reflective fiber mirror or tap coupler or splitter hybrid device or bandstop filter filtre passe-bande à fibre optique avec miroir à fibre à réflexion partielle ou coupleur de prise ou dispositif hybride séparateur ou filtre coupe-bande Bandpassfilter aus optischen Fasern mit teilweise reflektierendem Faserspiegel oder Abzweigkoppler oder Splitter-Hybridgerät oder Bandsperrfilter filtro passa banda in fibra ottica con specchio in fibra riflettente parziale o accoppiatore a presa o dispositivo ibrido sdoppiatore o filtro elimina banda filtro passa-banda de fibra óptica com espelho de fibra reflexiva parcial ou acoplador de torneira ou dispositivo híbrido divisor ou filtro de parada de banda Filtro de paso de banda de fibra óptica con espejo de fibra reflectante parcial o acoplador de grifo o dispositivo híbrido divisor o filtro de parada de banda optinen kuitukaistanpäästösuodatin osittain heijastavalla kuitupeilillä tai hanan liittimellä tai jakajahybridilaitteella tai kaistanstop-suodattimella glasvezelbanddoorlaatfilter met gedeeltelijk reflecterende vezelspiegel of kraankoppeling of splitter hybride apparaat of bandstopfilter pásmový filtr s optickým vláknem s ?áste?ným reflexním vláknovým zrcadlem nebo odbo?ovací spojkou nebo rozbo?ovacím hybridním za?ízením nebo pásmovým filtrem ?wiat?owodowy filtr pasmowo-przepustowy z cz??ciowo odblaskowym lustrem ?wiat?owodowym lub hybrydowe urz?dzenie sprz?gaj?ce lub rozdzielaj?ce lub filtr pasmowy optisk fiber båndpassfilter med delvis reflekterende fiberspeil eller tappkobling eller splitter hybrid enhet eller båndstoppfilter PM980 PM980XP PM980HP LMA 6/125um 10/125um 10/130um 12/130um 15/125um 15/130um 20/125um 20/130um 25/250um 30/250um SC Single Clad Cladding DC Double Clad or large mode area fiber fibre à simple gaine ou fibre à double gaine ou fibre à grande zone de mode ingle Clad-Faser oder Double Clad-Faser oder Large-Mode-Area-Faser ibra con revestimiento simple o fibra con revestimiento doble o fibra de área modal grande fibra de revestimento simples ou fibra de revestimento duplo ou fibra de área de modo grande ibra a rivestimento singolo o fibra a doppio rivestimento o fibra a grande area modale yksikerroksinen kuitu tai kaksinkertainen kuitu tai suurimuotoinen kuitu 2-port D Type 3-port Y Type 4-port X Type Type D à 2 ports Type Y à 3 ports Type X à 4 ports -Port-D-Typ 3-Port-Y-Typ 4-Port-X-Typ Tipo D de 2 puertos Tipo Y de 3 puertos Tipo X de 4 puertos Tipo D de 2 portas Tipo Y de 3 portas Tipo X de 4 portas ipo D a 2 porte Tipo Y a 3 porte Tipo X a 4 porte 2-porttinen D-tyyppi 3-porttinen Y-tyyppi 4-porttinen X-tyyppi Polarization Maintaining PM Extinction Ratio ER Panda tie maintien de la polarisation fibre panda ou cravate avec taux d'extinction polarisationserhaltende Panda- oder Bindefaser mit Extinktionsverhältnis polarización manteniendo panda o fibra de amarre con relación de extinción polarização mantendo a fibra panda ou tie com taxa de extinção polarizzazione mantenendo panda o legare fibra con rapporto di estinzione olarisaatiota ylläpitävä panda- tai sidekuitu ekstinktiosuhteella High Power 1W 2W 3W 5W 10W  15W 20W 30W 40W 50W 60W 70W 80W 90W 100W in Watt Watts HP CW Continuous Wave haute puissance optique en watt avec onde continue alta potencia óptica en vatios con onda continua alta potência óptica em watt com onda contínua hohe optische Leistung in Watt mit Dauerstrich elevata potenza ottica in watt con onda continua korkea optinen teho watteina jatkuvalla aallolla FPHR 1103nm Singlemode PM Fiber Bandpass Filter Tap coupler splitter Hybrid Bandwidth 10nm 10.0nm optical fiber bandpass filter with partial reflective fiber mirror or tap coupler or splitter hybrid device or bandstop filter filtre passe-bande à fibre optique avec miroir à fibre à réflexion partielle ou coupleur de prise ou dispositif hybride séparateur ou filtre coupe-bande Bandpassfilter aus optischen Fasern mit teilweise reflektierendem Faserspiegel oder Abzweigkoppler oder Splitter-Hybridgerät oder Bandsperrfilter filtro passa banda in fibra ottica con specchio in fibra riflettente parziale o accoppiatore a presa o dispositivo ibrido sdoppiatore o filtro elimina banda filtro passa-banda de fibra óptica com espelho de fibra reflexiva parcial ou acoplador de torneira ou dispositivo híbrido divisor ou filtro de parada de banda Filtro de paso de banda de fibra óptica con espejo de fibra reflectante parcial o acoplador de grifo o dispositivo híbrido divisor o filtro de parada de banda optinen kuitukaistanpäästösuodatin osittain heijastavalla kuitupeilillä tai hanan liittimellä tai jakajahybridilaitteella tai kaistanstop-suodattimella glasvezelbanddoorlaatfilter met gedeeltelijk reflecterende vezelspiegel of kraankoppeling of splitter hybride apparaat of bandstopfilter pásmový filtr s optickým vláknem s ?áste?ným reflexním vláknovým zrcadlem nebo odbo?ovací spojkou nebo rozbo?ovacím hybridním za?ízením nebo pásmovým filtrem ?wiat?owodowy filtr pasmowo-przepustowy z cz??ciowo odblaskowym lustrem ?wiat?owodowym lub hybrydowe urz?dzenie sprz?gaj?ce lub rozdzielaj?ce lub filtr pasmowy optisk fiber båndpassfilter med delvis reflekterende fiberspeil eller tappkobling eller splitter hybrid enhet eller båndstoppfilter PM980 PM980XP PM980HP LMA 6/125um 10/125um 10/130um 12/130um 15/125um 15/130um 20/125um 20/130um 25/250um 30/250um SC Single Clad Cladding DC Double Clad or large mode area fiber fibre à simple gaine ou fibre à double gaine ou fibre à grande zone de mode ingle Clad-Faser oder Double Clad-Faser oder Large-Mode-Area-Faser ibra con revestimiento simple o fibra con revestimiento doble o fibra de área modal grande fibra de revestimento simples ou fibra de revestimento duplo ou fibra de área de modo grande ibra a rivestimento singolo o fibra a doppio rivestimento o fibra a grande area modale yksikerroksinen kuitu tai kaksinkertainen kuitu tai suurimuotoinen kuitu 2-port D Type 3-port Y Type 4-port X Type Type D à 2 ports Type Y à 3 ports Type X à 4 ports -Port-D-Typ 3-Port-Y-Typ 4-Port-X-Typ Tipo D de 2 puertos Tipo Y de 3 puertos Tipo X de 4 puertos Tipo D de 2 portas Tipo Y de 3 portas Tipo X de 4 portas ipo D a 2 porte Tipo Y a 3 porte Tipo X a 4 porte 2-porttinen D-tyyppi 3-porttinen Y-tyyppi 4-porttinen X-tyyppi Polarization Maintaining PM Extinction Ratio ER Panda tie maintien de la polarisation fibre panda ou cravate avec taux d'extinction polarisationserhaltende Panda- oder Bindefaser mit Extinktionsverhältnis polarización manteniendo panda o fibra de amarre con relación de extinción polarização mantendo a fibra panda ou tie com taxa de extinção polarizzazione mantenendo panda o legare fibra con rapporto di estinzione olarisaatiota ylläpitävä panda- tai sidekuitu ekstinktiosuhteella High Power 1W 2W 3W 5W 10W  15W 20W 30W 40W 50W 60W 70W 80W 90W 100W in Watt Watts HP CW Continuous Wave haute puissance optique en watt avec onde continue alta potencia óptica en vatios con onda continua alta potência óptica em watt com onda contínua hohe optische Leistung in Watt mit Dauerstrich elevata potenza ottica in watt con onda continua korkea optinen teho watteina jatkuvalla aallolla FPHR 1103nm Singlemode PM Fiber Bandpass Filter Tap coupler splitter Hybrid Bandwidth 10nm 10.0nm optical fiber bandpass filter with partial reflective fiber mirror or tap coupler or splitter hybrid device or bandstop filter filtre passe-bande à fibre optique avec miroir à fibre à réflexion partielle ou coupleur de prise ou dispositif hybride séparateur ou filtre coupe-bande Bandpassfilter aus optischen Fasern mit teilweise reflektierendem Faserspiegel oder Abzweigkoppler oder Splitter-Hybridgerät oder Bandsperrfilter filtro passa banda in fibra ottica con specchio in fibra riflettente parziale o accoppiatore a presa o dispositivo ibrido sdoppiatore o filtro elimina banda filtro passa-banda de fibra óptica com espelho de fibra reflexiva parcial ou acoplador de torneira ou dispositivo híbrido divisor ou filtro de parada de banda Filtro de paso de banda de fibra óptica con espejo de fibra reflectante parcial o acoplador de grifo o dispositivo híbrido divisor o filtro de parada de banda optinen kuitukaistanpäästösuodatin osittain heijastavalla kuitupeilillä tai hanan liittimellä tai jakajahybridilaitteella tai kaistanstop-suodattimella glasvezelbanddoorlaatfilter met gedeeltelijk reflecterende vezelspiegel of kraankoppeling of splitter hybride apparaat of bandstopfilter pásmový filtr s optickým vláknem s ?áste?ným reflexním vláknovým zrcadlem nebo odbo?ovací spojkou nebo rozbo?ovacím hybridním za?ízením nebo pásmovým filtrem ?wiat?owodowy filtr pasmowo-przepustowy z cz??ciowo odblaskowym lustrem ?wiat?owodowym lub hybrydowe urz?dzenie sprz?gaj?ce lub rozdzielaj?ce lub filtr pasmowy optisk fiber båndpassfilter med delvis reflekterende fiberspeil eller tappkobling eller splitter hybrid enhet eller båndstoppfilter PM980 PM980XP PM980HP LMA 6/125um 10/125um 10/130um 12/130um 15/125um 15/130um 20/125um 20/130um 25/250um 30/250um SC Single Clad Cladding DC Double Clad or large mode area fiber fibre à simple gaine ou fibre à double gaine ou fibre à grande zone de mode ingle Clad-Faser oder Double Clad-Faser oder Large-Mode-Area-Faser ibra con revestimiento simple o fibra con revestimiento doble o fibra de área modal grande fibra de revestimento simples ou fibra de revestimento duplo ou fibra de área de modo grande ibra a rivestimento singolo o fibra a doppio rivestimento o fibra a grande area modale yksikerroksinen kuitu tai kaksinkertainen kuitu tai suurimuotoinen kuitu 2-port D Type 3-port Y Type 4-port X Type Type D à 2 ports Type Y à 3 ports Type X à 4 ports -Port-D-Typ 3-Port-Y-Typ 4-Port-X-Typ Tipo D de 2 puertos Tipo Y de 3 puertos Tipo X de 4 puertos Tipo D de 2 portas Tipo Y de 3 portas Tipo X de 4 portas ipo D a 2 porte Tipo Y a 3 porte Tipo X a 4 porte 2-porttinen D-tyyppi 3-porttinen Y-tyyppi 4-porttinen X-tyyppi Polarization Maintaining PM Extinction Ratio ER Panda tie maintien de la polarisation fibre panda ou cravate avec taux d'extinction polarisationserhaltende Panda- oder Bindefaser mit Extinktionsverhältnis polarización manteniendo panda o fibra de amarre con relación de extinción polarização mantendo a fibra panda ou tie com taxa de extinção polarizzazione mantenendo panda o legare fibra con rapporto di estinzione olarisaatiota ylläpitävä panda- tai sidekuitu ekstinktiosuhteella High Power 1W 2W 3W 5W 10W  15W 20W 30W 40W 50W 60W 70W 80W 90W 100W in Watt Watts HP CW Continuous Wave haute puissance optique en watt avec onde continue alta potencia óptica en vatios con onda continua alta potência óptica em watt com onda contínua hohe optische Leistung in Watt mit Dauerstrich elevata potenza ottica in watt con onda continua korkea optinen teho watteina jatkuvalla aallolla 100Y 100YY 100NY 100IY 100IYY 100INY 100BY 100BNY 100BYY 100TY 100TYY 100TNY 100BIY 100BIYY 100BINY 100TIY 100TIYY 100TINY 100RY 100RYY 100RNY 100RIY 100RIYY 100RINY 100RBY 100RBNY 100RBYY 100RTY 100RTYY 100RTNY 100RBIY 100RBIYY 100RBINY 100RTIY 100RTIYY 100RTINY
TYPICAL SPECIFICATIONS
Center Wavelength 1103nm
Min. Bandwidth@0.5dB 10.0nm
Excess Loss Standard: <=1.3dB; High ER type: <=1.5dB
Stop Wavelength (ASE) Isolation >=25dB (Standard)
>=45dB (High Isolation)
Reflective Ratio 1+/-0.6%, 2+/-0.8%, 5+/-1.0%, 10%, 20%, 30%, 40%, 50%
BP Position Forward: Bandpass is before the Mirror
Backward: Bandpass is after the Mirror
Return Loss >=50dB
Extinction Ratio Standard: >=18dB; High ER Type: >=20dB
Fiber Type PM980 Fiber, PM1060L Fiber or PM1060L-FA Fiber
10/125um PMDC Fiber or 15/130um PMDC Fiber
20/130um PMDC Fiber or 25/250um PMDC Fiber
Max. Optical Power (CW) 1W, 2W, 3W, 5W, 10W, 15W, 20W, 30W, 50W, 60W, 80W, 100W
Operating Temperature 0~50degreeC

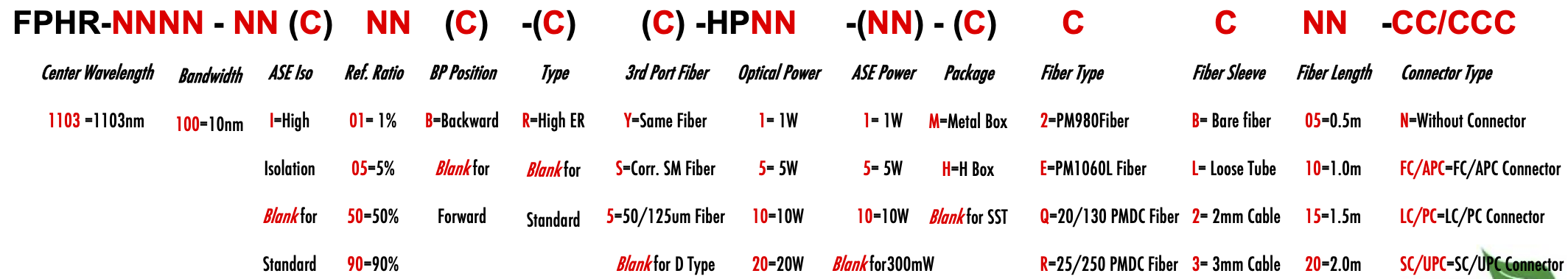

ORDERING INFORMATION/PART NUMBER(PN)
  Standard specifications and
design parameters


Serial Reference

Part Number (PN)*:


The change on PN will save a new product.


Product Description:


Comment/Other Information:
