1900nm High Power Tap/Isolator Hybrid

DESCRIPTION
Haphit provides fiber based passive components. The Tap/Isolator Hybrid is made by micro-optics package technology with fiber in and fiber out. It features Wide Spectrum, high Isolation and various Tap Ratio. The Tap/Isolator Hybrid will transmit the signal at single direction while at the same time tap a certain ratio portion of signal light for monitoring purpose. The high power version is specially designed to withstand high CW Power while maintaining high performance and stability. Various wavelength range and fiber types are available, customized on wavelength range and consigned fiber type are also available on request.
FTIS 1900nm 1890nm 1910nm 1905nm 1895nm Tap/Isolator Hybrid Polarization Insensitive Isolate abschaltung Aislador isolateur Isolador odizolowa? Iso HYB HYBR HY HB Splitter Tap Coupler coupleur dieses Acoplador SMF-28 SMF28 LMA 8/125um 10/125um 10/130um 20/125um 20/130um 25/250um SC Single Clad Cladding DC Double Clad 3-port Y Type High Power 1W 2W 3W 5W 10W  Watt Watts HP CW Continuous Wave FTIS 1900nm 1890nm 1910nm 1905nm 1895nm Tap/Isolator Hybrid Polarization Insensitive Isolate abschaltung Aislador isolateur Isolador odizolowa? Iso HYB HYBR HY HB Splitter Tap Coupler coupleur dieses Acoplador SMF-28 SMF28 LMA 8/125um 10/125um 10/130um 20/125um 20/130um 25/250um SC Single Clad Cladding DC Double Clad 3-port Y Type High Power 1W 2W 3W 5W 10W  Watt Watts HP CW Continuous Wave FTIS 1900nm 1890nm 1910nm 1905nm 1895nm Tap/Isolator Hybrid Polarization Insensitive Isolate abschaltung Aislador isolateur Isolador odizolowa? Iso HYB HYBR HY HB Splitter Tap Coupler coupleur dieses Acoplador SMF-28 SMF28 LMA 8/125um 10/125um 10/130um 20/125um 20/130um 25/250um SC Single Clad Cladding DC Double Clad 3-port Y Type High Power 1W 2W 3W 5W 10W  Watt Watts HP CW Continuous Wave S001A S01A S02A S03A S04A S05A S06A S07A S08A S09A S10A S11A S12A S13A S14A S15A S16A S17A S18A S19A S20A S21A S22A S23A S24A S25A S26A S27A S28A S29A S30A S31A S32A S33A S34A S35A S36A S37A S38A S39A S40A S41A S42A S43A S44A S45A S46A S47A S48A S49A S50A S51A S52A S53A S54A S55A S56A S57A S58A S59A S60A S61A S62A S63A S64A S65A S66A S67A S68A S69A S70A S71A S72A S73A S74A S75A S76A S77A S78A S79A S80A S81A S82A S83A S84A S85A S86A S87A S88A S89A S90A S91A S92A S93A S94A S95A S96A S97A S98A S99A S0015 S015 S025 S035 S045 S055 S065 S075 S085 S095 S105 S115 S125 S135 S145 S155 S165 S175 S185 S195 S205 S215 S225 S235 S245 S255 S265 S275 S285 S295 S305 S315 S325 S335 S345 S355 S365 S375 S385 S395 S405 S415 S425 S435 S445 S455 S465 S475 S485 S495 S505 S515 S525 S535 S545 S555 S565 S575 S585 S595 S605 S615 S625 S635 S645 S655 S665 S675 S685 S695 S705 S715 S725 S735 S745 S755 S765 S775 S785 S795 S805 S815 S825 S835 S845 S855 S865 S875 S885 S895 S905 S915 S925 S935 S945 S955 S965 S975 S985 S995 S0016 S016 S026 S036 S046 S056 S066 S076 S086 S096 S106 S116 S126 S136 S146 S156 S166 S176 S186 S196 S206 S216 S226 S236 S246 S256 S266 S276 S286 S296 S306 S316 S326 S336 S346 S356 S366 S376 S386 S396 S406 S416 S426 S436 S446 S456 S466 S476 S486 S496 S506 S516 S526 S536 S546 S556 S566 S576 S586 S596 S606 S616 S626 S636 S646 S656 S666 S676 S686 S696 S706 S716 S726 S736 S746 S756 S766 S776 S786 S796 S806 S816 S826 S836 S846 S856 S866 S876 S886 S896 S906 S916 S926 S936 S946 S956 S966 S976 S986 S996 S001B S01B S02B S03B S04B S05B S06B S07B S08B S09B S10B S11B S12B S13B S14B S15B S16B S17B S18B S19B S20B S21B S22B S23B S24B S25B S26B S27B S28B S29B S30B S31B S32B S33B S34B S35B S36B S37B S38B S39B S40B S41B S42B S43B S44B S45B S46B S47B S48B S49B S50B S51B S52B S53B S54B S55B S56B S57B S58B S59B S60B S61B S62B S63B S64B S65B S66B S67B S68B S69B S70B S71B S72B S73B S74B S75B S76B S77B S78B S79B S80B S81B S82B S83B S84B S85B S86B S87B S88B S89B S90B S91B S92B S93B S94B S95B S96B S97B S98B S99B D001A D01A D02A D03A D04A D05A D06A D07A D08A D09A D10A D11A D12A D13A D14A D15A D16A D17A D18A D19A D20A D21A D22A D23A D24A D25A D26A D27A D28A D29A D30A D31A D32A D33A D34A D35A D36A D37A D38A D39A D40A D41A D42A D43A D44A D45A D46A D47A D48A D49A D50A D51A D52A D53A D54A D55A D56A D57A D58A D59A D60A D61A D62A D63A D64A D65A D66A D67A D68A D69A D70A D71A D72A D73A D74A D75A D76A D77A D78A D79A D80A D81A D82A D83A D84A D85A D86A D87A D88A D89A D90A D91A D92A D93A D94A D95A D96A D97A D98A D99A D0015 D015 D025 D035 D045 D055 D065 D075 D085 D095 D105 D115 D125 D135 D145 D155 D165 D175 D185 D195 D205 D215 D225 D235 D245 D255 D265 D275 D285 D295 D305 D315 D325 D335 D345 D355 D365 D375 D385 D395 D405 D415 D425 D435 D445 D455 D465 D475 D485 D495 D505 D515 D525 D535 D545 D555 D565 D575 D585 D595 D605 D615 D625 D635 D645 D655 D665 D675 D685 D695 D705 D715 D725 D735 D745 D755 D765 D775 D785 D795 D805 D815 D825 D835 D845 D855 D865 D875 D885 D895 D905 D915 D925 D935 D945 D955 D965 D975 D985 D995 D0016 D016 D026 D036 D046 D056 D066 D076 D086 D096 D106 D116 D126 D136 D146 D156 D166 D176 D186 D196 D206 D216 D226 D236 D246 D256 D266 D276 D286 D296 D306 D316 D326 D336 D346 D356 D366 D376 D386 D396 D406 D416 D426 D436 D446 D456 D466 D476 D486 D496 D506 D516 D526 D536 D546 D556 D566 D576 D586 D596 D606 D616 D626 D636 D646 D656 D666 D676 D686 D696 D706 D716 D726 D736 D746 D756 D766 D776 D786 D796 D806 D816 D826 D836 D846 D856 D866 D876 D886 D896 D906 D916 D926 D936 D946 D956 D966 D976 D986 D996 D001B D01B D02B D03B D04B D05B D06B D07B D08B D09B D10B D11B D12B D13B D14B D15B D16B D17B D18B D19B D20B D21B D22B D23B D24B D25B D26B D27B D28B D29B D30B D31B D32B D33B D34B D35B D36B D37B D38B D39B D40B D41B D42B D43B D44B D45B D46B D47B D48B D49B D50B D51B D52B D53B D54B D55B D56B D57B D58B D59B D60B D61B D62B D63B D64B D65B D66B D67B D68B D69B D70B D71B D72B D73B D74B D75B D76B D77B D78B D79B D80B D81B D82B D83B D84B D85B D86B D87B D88B D89B D90B D91B D92B D93B D94B D95B D96B D97B D98B D99B H001A H01A H02A H03A H04A H05A H06A H07A H08A H09A H10A H11A H12A H13A H14A H15A H16A H17A H18A H19A H20A H21A H22A H23A H24A H25A H26A H27A H28A H29A H30A H31A H32A H33A H34A H35A H36A H37A H38A H39A H40A H41A H42A H43A H44A H45A H46A H47A H48A H49A H50A H51A H52A H53A H54A H55A H56A H57A H58A H59A H60A H61A H62A H63A H64A H65A H66A H67A H68A H69A H70A H71A H72A H73A H74A H75A H76A H77A H78A H79A H80A H81A H82A H83A H84A H85A H86A H87A H88A H89A H90A H91A H92A H93A H94A H95A H96A H97A H98A H99A H0015 H015 H025 H035 H045 H055 H065 H075 H085 H095 H105 H115 H125 H135 H145 H155 H165 H175 H185 H195 H205 H215 H225 H235 H245 H255 H265 H275 H285 H295 H305 H315 H325 H335 H345 H355 H365 H375 H385 H395 H405 H415 H425 H435 H445 H455 H465 H475 H485 H495 H505 H515 H525 H535 H545 H555 H565 H575 H585 H595 H605 H615 H625 H635 H645 H655 H665 H675 H685 H695 H705 H715 H725 H735 H745 H755 H765 H775 H785 H795 H805 H815 H825 H835 H845 H855 H865 H875 H885 H895 H905 H915 H925 H935 H945 H955 H965 H975 H985 H995 H0016 H016 H026 H036 H046 H056 H066 H076 H086 H096 H106 H116 H126 H136 H146 H156 H166 H176 H186 H196 H206 H216 H226 H236 H246 H256 H266 H276 H286 H296 H306 H316 H326 H336 H346 H356 H366 H376 H386 H396 H406 H416 H426 H436 H446 H456 H466 H476 H486 H496 H506 H516 H526 H536 H546 H556 H566 H576 H586 H596 H606 H616 H626 H636 H646 H656 H666 H676 H686 H696 H706 H716 H726 H736 H746 H756 H766 H776 H786 H796 H806 H816 H826 H836 H846 H856 H866 H876 H886 H896 H906 H916 H926 H936 H946 H956 H966 H976 H986 H996 H001B H01B H02B H03B H04B H05B H06B H07B H08B H09B H10B H11B H12B H13B H14B H15B H16B H17B H18B H19B H20B H21B H22B H23B H24B H25B H26B H27B H28B H29B H30B H31B H32B H33B H34B H35B H36B H37B H38B H39B H40B H41B H42B H43B H44B H45B H46B H47B H48B H49B H50B H51B H52B H53B H54B H55B H56B H57B H58B H59B H60B H61B H62B H63B H64B H65B H66B H67B H68B H69B H70B H71B H72B H73B H74B H75B H76B H77B H78B H79B H80B H81B H82B H83B H84B H85B H86B H87B H88B H89B H90B H91B H92B H93B H94B H95B H96B H97B H98B H99B
TYPICAL SPECIFICATIONS
Center Wavelength 1900nm
Isolation (23degree) >=10 (Single Stage), >=25 (Dual Stage), >=25dB (H Stage)
Excess Loss <=1.6dB (Single Stage), <=2.0dB (Dual Stage), <=2.0dB (H Stage)
Tap Ratio 0.1%, 1+/-0.6%, 2+/-0.8%, 5+/-1.0%, 10%, 20%, 30%, 40%, 50%
Work Mode Tap Input Light before Isolator
Return Loss >=50
PDL <=0.2dB
Fiber Type SMF-28 Fiber or SM1950 Fiber
10/130um DC Fiber or 25/250um DC Fiber
Max. Optical Power (CW) 1W, 2W, 3W, 5W, 10W
Operating Temperature 0~50degreeC

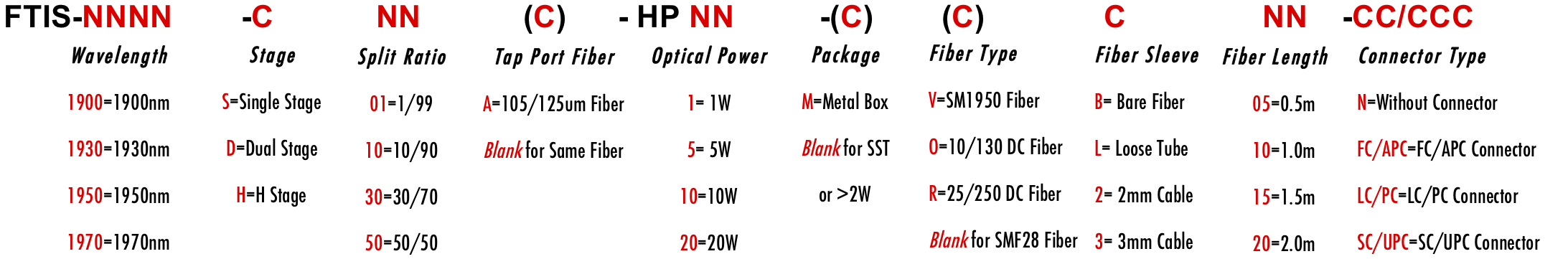

ORDERING INFORMATION/PART NUMBER(PN)
  Standard specifications and
design parameters


Serial Reference

Part Number (PN)*:


The change on PN will save a new product.


Product Description:


Comment/Other Information:
