488nm Fiber Pigtailed Tap PhotoDiode

DESCRIPTION
Haphit provides fiber based passive components. The Fiber Pigtailed Tap PhotoDiode is made by micro-optics package technology with fiber in or fiber out. It features Wide Spectrum and High Responsivity. The Fiber Pigtailed Tap PhotoDiode will tap a small portion of input light signals and convert the tapped light signals into electronic signals. Various wavelength range and fiber types are available, customized on wavelength range and consigned fiber type are also available on request.
PTPD 488nm 460nm 465nm 470nm 475nm 480nm 485nm 490nm 495nm 500nm polarization insensitive fiber pigtailed tap photodiode PD for power monitoring with coupler and splitter to tapped light signal fotodiodo de derivación en espiral de fibra insensible a la polarización PD para monitoreo de potencia con acoplador y divisor a señal de luz derivada fotodiodo PD de derivação de fibra insensível à polarização para monitoramento de energia com acoplador e divisor para sinal de luz derivado Niewra?liwa na polaryzacj? fotodioda PD z pigtailami z odczepami do monitorowania mocy ze sprz?gaczem i rozdzielaczem do odczepianego sygna?u ?wietlnego polarisaatiolle herkkä kuitu pigtailed tap -valodiodi PD tehonvalvontaan kytkimellä ja jakajalla napautetulle valosignaalille Photodiode à prise en queue de cochon à fibre insensible à la polarisation PD pour la surveillance de l'alimentation avec coupleur et répartiteur au signal lumineux à prise polarisationsunempfindliche Faser Pigtailed Tap Photodiode PD zur Leistungsüberwachung mit Koppler und Splitter zum abgegriffenen Lichtsignal fotodiodo PD con presa a spirale in fibra insensibile alla polarizzazione per il monitoraggio della potenza con accoppiatore e sdoppiatore per segnale luminoso intercettato 460HP 460XP S460HP 4/125um 3/125um SC Single Clad Cladding DC Double Clad 3-port Y Type PTPD 488nm 460nm 465nm 470nm 475nm 480nm 485nm 490nm 495nm 500nm polarization insensitive fiber pigtailed tap photodiode PD for power monitoring with coupler and splitter to tapped light signal fotodiodo de derivación en espiral de fibra insensible a la polarización PD para monitoreo de potencia con acoplador y divisor a señal de luz derivada fotodiodo PD de derivação de fibra insensível à polarização para monitoramento de energia com acoplador e divisor para sinal de luz derivado Niewra?liwa na polaryzacj? fotodioda PD z pigtailami z odczepami do monitorowania mocy ze sprz?gaczem i rozdzielaczem do odczepianego sygna?u ?wietlnego polarisaatiolle herkkä kuitu pigtailed tap -valodiodi PD tehonvalvontaan kytkimellä ja jakajalla napautetulle valosignaalille Photodiode à prise en queue de cochon à fibre insensible à la polarisation PD pour la surveillance de l'alimentation avec coupleur et répartiteur au signal lumineux à prise polarisationsunempfindliche Faser Pigtailed Tap Photodiode PD zur Leistungsüberwachung mit Koppler und Splitter zum abgegriffenen Lichtsignal fotodiodo PD con presa a spirale in fibra insensibile alla polarizzazione per il monitoraggio della potenza con accoppiatore e sdoppiatore per segnale luminoso intercettato 460HP 460XP S460HP 4/125um 3/125um SC Single Clad Cladding DC Double Clad 3-port Y Type PTPD 488nm 460nm 465nm 470nm 475nm 480nm 485nm 490nm 495nm 500nm polarization insensitive fiber pigtailed tap photodiode PD for power monitoring with coupler and splitter to tapped light signal fotodiodo de derivación en espiral de fibra insensible a la polarización PD para monitoreo de potencia con acoplador y divisor a señal de luz derivada fotodiodo PD de derivação de fibra insensível à polarização para monitoramento de energia com acoplador e divisor para sinal de luz derivado Niewra?liwa na polaryzacj? fotodioda PD z pigtailami z odczepami do monitorowania mocy ze sprz?gaczem i rozdzielaczem do odczepianego sygna?u ?wietlnego polarisaatiolle herkkä kuitu pigtailed tap -valodiodi PD tehonvalvontaan kytkimellä ja jakajalla napautetulle valosignaalille Photodiode à prise en queue de cochon à fibre insensible à la polarisation PD pour la surveillance de l'alimentation avec coupleur et répartiteur au signal lumineux à prise polarisationsunempfindliche Faser Pigtailed Tap Photodiode PD zur Leistungsüberwachung mit Koppler und Splitter zum abgegriffenen Lichtsignal fotodiodo PD con presa a spirale in fibra insensibile alla polarizzazione per il monitoraggio della potenza con accoppiatore e sdoppiatore per segnale luminoso intercettato 460HP 460XP S460HP 4/125um 3/125um SC Single Clad Cladding DC Double Clad 3-port Y Type 000120S 000120M 000120US 000120UM 000105S 000105M 000105US 000105UM 00120S 00120M 00120US 00120UM 00105S 00105M 00105US 00105UM 0120S 0120M 0120US 0120UM 0105S 0105M 0105US 0105UM 0220S 0220M 0220US 0220UM 0205S 0205M 0205US 0205UM 0520S 0520M 0520US 0520UM 0505S 0505M 0505US 0505UM 1020S 1020M 1020US 1020UM 1005S 1005M 1005US 1005UM 2020S 2020M 2020US 2020UM 2005S 2005M 2005US 2005UM 3020S 3020M 3020US 3020UM 3005S 3005M 3005US 3005UM 4020S 4020M 4020US 4020UM 4005S 4005M 4005US 4005UM 5020S 5020M 5020US 5020UM 5005S 5005M 5005US 5005UM
TYPICAL SPECIFICATIONS
Center Wavelength 488nm
Bandwidth +/-5nm
Tap Ratio 1%, 2%, 5%, 10%, 20%, 30%, 40% 50%
Excess Loss <=2.2dB
Responsivity@tapped power >=200mA/W
Return Loss >=40dB
Dark Current (23degree, 5V Bias) <=5nA
Work Mode Standard: Backward Light may leak to PD
U Type: Isolate Backward Light to PD
Fiber Type 460HP Fiber
Max. Optical Power on PD (CW) 10mW
Max. Optical Power (CW) 100mW
Operating Temperature 25~45degreeC

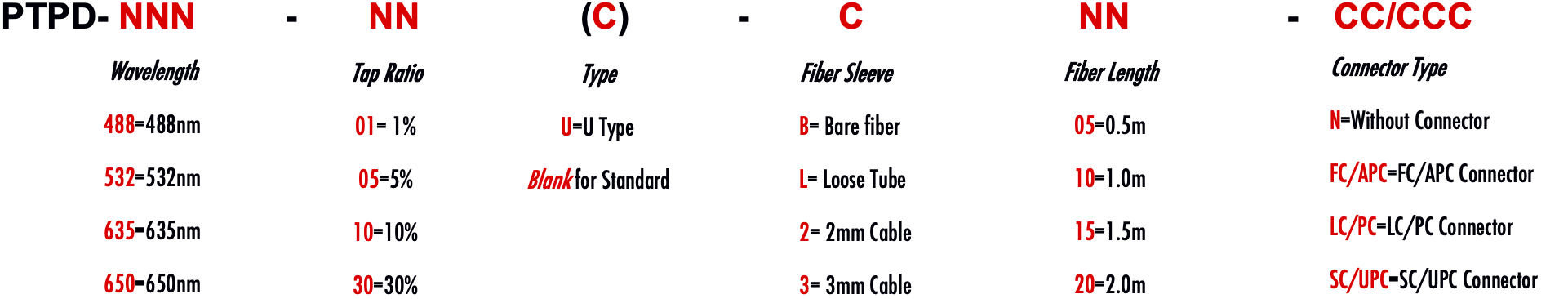

ORDERING INFORMATION/PART NUMBER(PN)
  Standard specifications and
design parameters


Serial Reference

Part Number (PN)*:


The change on PN will save a new product.


Product Description:


Comment/Other Information:
