1080nm High Power MM Single Fiber Collimator

DESCRIPTION
Haphit provides fiber based passive components. The Fiber Collimator is made by micro-optics package technology with Multimode (MM) fiber in or MM fiber out. It features Wide & Flat Spectrum and Various Working Distance. The Fiber Collimator will output and collimate the light signal into free space or collect collimating beam into optical fiber. The high power version is specially designed to withstand high CW Power while maintaining high performance and stability. Various wavelength range and fiber types are available, customized on wavelength range and consigned fiber type are also available on request.
FMCO 1080nm 1060nm 1100nm 1063nm 1064nm 1065nm 1070nm 1075nm 1080nm 1083nm 1085nm 1090nm 1092nm 1095nm polarization insensitive optical fiber collimator with collimated gaussian beam for free space output or space doublet to collect light from free space with Grin lens C spherical lens and aspherical lens colimador de fibra óptica insensible a la polarización con haz gaussiano colimado para salida de espacio libre o doblete espacial para recoger luz del espacio libre con lente esférica C y lente asférica de lente Grin colimador de fibra óptica insensível à polarização com feixe gaussiano colimado para saída de espaço livre ou dupleto de espaço para coletar luz do espaço livre com lente Grin lente esférica C e lente asférica polarisaatioherkkä optisen kuidun kollimaattori, jossa on kollimoitu gaussinen säde vapaan tilan tuottamiseksi tai avaruusdubletti valon keräämiseksi vapaasta tilasta Grin-linssin pallomaisella linssillä ja asfäärisellä linssillä polarisationsunempfindlicher Lichtleiterkollimator mit kollimiertem Gaußschen Strahl für die Ausgabe im freien Raum oder Raumdublett zum Sammeln von Licht aus dem freien Raum mit der sphärischen Linse C und der asphärischen Linse der Grin-Linse C Collimateur à fibre optique insensible à la polarisation avec faisceau gaussien collimaté pour une sortie d'espace libre ou doublet d'espace pour collecter la lumière de l'espace libre avec lentille Grin C lentille sphérique et lentille asphérique kolimator ?wiat?owodowy niewra?liwy na polaryzacj? ze skolimowan? wi?zk? Gaussa zapewniaj?c? wyj?cie w wolnej przestrzeni lub dublet kosmiczny do zbierania ?wiat?a z wolnej przestrzeni za pomoc? soczewki sferycznej Grin C i soczewki asferycznej collimatore in fibra ottica insensibile alla polarizzazione con fascio gaussiano collimato per l'uscita nello spazio libero o doppietto nello spazio per raccogliere la luce dallo spazio libero con lente Grin C lente sferica e lente asferica Graded Index Step GIMM SIMM 50/125um 62.5/125um 105/125um NA=0.15 NA=0.22 NA=0.12 3-port Y Type High Power 1W 2W 3W 5W 10W 15W 20W Watt Watts HP CW Continuous Wave FMCO 1080nm 1060nm 1100nm 1063nm 1064nm 1065nm 1070nm 1075nm 1080nm 1083nm 1085nm 1090nm 1092nm 1095nm polarization insensitive optical fiber collimator with collimated gaussian beam for free space output or space doublet to collect light from free space with Grin lens C spherical lens and aspherical lens colimador de fibra óptica insensible a la polarización con haz gaussiano colimado para salida de espacio libre o doblete espacial para recoger luz del espacio libre con lente esférica C y lente asférica de lente Grin colimador de fibra óptica insensível à polarização com feixe gaussiano colimado para saída de espaço livre ou dupleto de espaço para coletar luz do espaço livre com lente Grin lente esférica C e lente asférica polarisaatioherkkä optisen kuidun kollimaattori, jossa on kollimoitu gaussinen säde vapaan tilan tuottamiseksi tai avaruusdubletti valon keräämiseksi vapaasta tilasta Grin-linssin pallomaisella linssillä ja asfäärisellä linssillä polarisationsunempfindlicher Lichtleiterkollimator mit kollimiertem Gaußschen Strahl für die Ausgabe im freien Raum oder Raumdublett zum Sammeln von Licht aus dem freien Raum mit der sphärischen Linse C und der asphärischen Linse der Grin-Linse C Collimateur à fibre optique insensible à la polarisation avec faisceau gaussien collimaté pour une sortie d'espace libre ou doublet d'espace pour collecter la lumière de l'espace libre avec lentille Grin C lentille sphérique et lentille asphérique kolimator ?wiat?owodowy niewra?liwy na polaryzacj? ze skolimowan? wi?zk? Gaussa zapewniaj?c? wyj?cie w wolnej przestrzeni lub dublet kosmiczny do zbierania ?wiat?a z wolnej przestrzeni za pomoc? soczewki sferycznej Grin C i soczewki asferycznej collimatore in fibra ottica insensibile alla polarizzazione con fascio gaussiano collimato per l'uscita nello spazio libero o doppietto nello spazio per raccogliere la luce dallo spazio libero con lente Grin C lente sferica e lente asferica Graded Index Step GIMM SIMM 50/125um 62.5/125um 105/125um NA=0.15 NA=0.22 NA=0.12 3-port Y Type High Power 1W 2W 3W 5W 10W 15W 20W Watt Watts HP CW Continuous Wave FMCO 1080nm 1060nm 1100nm 1063nm 1064nm 1065nm 1070nm 1075nm 1080nm 1083nm 1085nm 1090nm 1092nm 1095nm polarization insensitive optical fiber collimator with collimated gaussian beam for free space output or space doublet to collect light from free space with Grin lens C spherical lens and aspherical lens colimador de fibra óptica insensible a la polarización con haz gaussiano colimado para salida de espacio libre o doblete espacial para recoger luz del espacio libre con lente esférica C y lente asférica de lente Grin colimador de fibra óptica insensível à polarização com feixe gaussiano colimado para saída de espaço livre ou dupleto de espaço para coletar luz do espaço livre com lente Grin lente esférica C e lente asférica polarisaatioherkkä optisen kuidun kollimaattori, jossa on kollimoitu gaussinen säde vapaan tilan tuottamiseksi tai avaruusdubletti valon keräämiseksi vapaasta tilasta Grin-linssin pallomaisella linssillä ja asfäärisellä linssillä polarisationsunempfindlicher Lichtleiterkollimator mit kollimiertem Gaußschen Strahl für die Ausgabe im freien Raum oder Raumdublett zum Sammeln von Licht aus dem freien Raum mit der sphärischen Linse C und der asphärischen Linse der Grin-Linse C Collimateur à fibre optique insensible à la polarisation avec faisceau gaussien collimaté pour une sortie d'espace libre ou doublet d'espace pour collecter la lumière de l'espace libre avec lentille Grin C lentille sphérique et lentille asphérique kolimator ?wiat?owodowy niewra?liwy na polaryzacj? ze skolimowan? wi?zk? Gaussa zapewniaj?c? wyj?cie w wolnej przestrzeni lub dublet kosmiczny do zbierania ?wiat?a z wolnej przestrzeni za pomoc? soczewki sferycznej Grin C i soczewki asferycznej collimatore in fibra ottica insensibile alla polarizzazione con fascio gaussiano collimato per l'uscita nello spazio libero o doppietto nello spazio per raccogliere la luce dallo spazio libero con lente Grin C lente sferica e lente asferica Graded Index Step GIMM SIMM 50/125um 62.5/125um 105/125um NA=0.15 NA=0.22 NA=0.12 3-port Y Type High Power 1W 2W 3W 5W 10W 15W 20W Watt Watts HP CW Continuous Wave SMG SMC SGG SGC MMC MMG MGC MGG S005 S05 S5 S010 S10 S015 S15 S020 S20 S025 S25 S30 S030 S035 S35 S040 S40 S045 S45 S050 S50 D005 D05 D5 D010 D10 D015 D15 D020 D20 D025 D25 D30 D030 D035 D35 D040 D40 D045 D45 D050 D50
TYPICAL SPECIFICATIONS
Center Wavelength 1080nm
Bandwidth +/-10nm
Working Distance (WD) 5mm, 10mm, 15mm, 20mm, 30mm, 50mm
Insertion Loss (WD=5mm) <=0.6dB
Return Loss >=30dB
Lens Type C-Lens, GRIN Lens or Aspherical-Lens
Fiber Type 50/125um GIMM Fiber(5) or 62.5/125um GIMM Fiber(6)
50/125um GIMM OM3 Fiber(3) or 106.5/125um NA=0.22(J)
105/125um NA=0.12(D), NA=0.15(B) or NA=0.22(A)
Max. Optical Power (CW) 1W, 2W, 3W, 5W, 10W, 15W, 20W, 25W, 30W
Operating Temperature 0~50degreeC

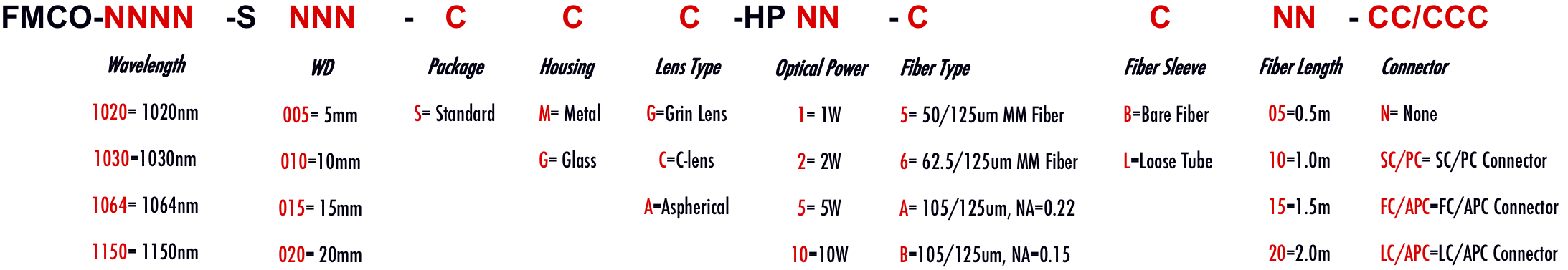

ORDERING INFORMATION/PART NUMBER(PN)
  Standard specifications and
design parameters


Serial Reference

Part Number (PN)*:


The change on PN will save a new product.


Product Description:


Comment/Other Information:
