1590nm Fiber Adapter

DESCRIPTION
Haphit provides fiber based passive components. The Optical Fiber Adapter is made by micro-optics package technology with ceramic sleeve. It features Low Insertion Loss and Good Repeatability. The Optical Filter Adapter will connect two fiber connectors together. Various wavelength range and fiber types are available, customized on wavelength range and consigned fiber type are also available on request.
PATP 1590nm 1570nm 1610nm 1575nm 1580nm 1585nm 1595nm 1600nm 1605nm optical fiber adpater with ceramic mating sleeve for polarization insensitive or polarization maintaining or multimode patchcord and jumper cable with graded index or step index adapter ?wiat?owodowy z ceramiczn? tulej? dopasowan? do niewra?liwego na polaryzacj? lub utrzymuj?c? polaryzacj? lub wielomodowy kabel po??czeniowy i kabel po??czeniowy ze stopniowanym indeksem lub indeksem krokowym adaptador de fibra óptica com luva de combinação de cerâmica para polarização insensível ou manutenção de polarização ou patch cord multimodo e cabo jumper com índice graduado ou índice de etapas adattatore in fibra ottica con guaina di accoppiamento in ceramica per insensibilità alla polarizzazione o mantenimento della polarizzazione o patch cord multimodale e cavo jumper con indice graduato o indice di passo optinen kuituadapteri keraamisella liitosholkilla polarisaatioherkälle tai polarisaatiota ylläpitävälle tai multimode-kytkentäkaapelille ja jumpperikaapelille, jossa on luokiteltu indeksi tai askelindeksi adaptateur de fibre optique avec manchon de raccordement en céramique pour insensible à la polarisation ou maintien de la polarisation ou cordon de raccordement multimode et câble volant avec indice gradué ou indice de pas Glasfaseradapter mit keramischer Gegenhülse für polarisationsunempfindliche oder polarisationserhaltende oder Multimode-Patchkabel und Überbrückungskabel mit abgestuftem Index oder Stufenindex adaptador de fibra óptica con manguito de acoplamiento de cerámica para insensible a la polarización o mantenimiento de polarización o cable de conexión multimodo y cable de puente con índice graduado o índice de pasos SMF-28 SMF28 PM1310 PM1550 LMA 8/125um 10/125um 10/130um 12/130um 20/125um 20/130um 25/250um 25/300um 30/250um Graded Index Step GIMM SIMM 50/125um 62.5/125um 105/125um NA=0.15 NA=0.22 NA=0.12 SC Single Clad Cladding DC Double Clad Polarization Maintaining single clad fiber and polarization double clad fiber with extinction ratio and panda style PMSC PMDC ER Polaryzacja Utrzymanie pojedynczego w?ókna i podwójnego w?ókna polaryzacyjnego ze wspó?czynnikiem ekstynkcji i stylem pandy Polarisation Aufrechterhaltung einer einfach ummantelten Faser und einer doppelt ummantelten Polarisationsfaser mit Extinktionsverhältnis und Panda-Stil Polarisation Maintien de la fibre à simple revêtement et de la fibre à double revêtement de polarisation avec rapport d'extinction et style panda Polarisaatio Yksikerroksisen kuidun ja kaksoisverhotun kuidun säilyttäminen sukupuuttoasteella ja pandatyylillä Polarizzazione Mantenimento della fibra a rivestimento singolo e fibra a doppio rivestimento di polarizzazione con rapporto di estinzione e stile panda Polarização Mantendo fibra de revestimento único e fibra de revestimento duplo de polarização com taxa de extinção e estilo panda olarización Mantenimiento de fibra de revestimiento simple y fibra de revestimiento doble de polarización con relación de extinción y estilo panda PATP 1590nm 1570nm 1610nm 1575nm 1580nm 1585nm 1595nm 1600nm 1605nm optical fiber adpater with ceramic mating sleeve for polarization insensitive or polarization maintaining or multimode patchcord and jumper cable with graded index or step index adapter ?wiat?owodowy z ceramiczn? tulej? dopasowan? do niewra?liwego na polaryzacj? lub utrzymuj?c? polaryzacj? lub wielomodowy kabel po??czeniowy i kabel po??czeniowy ze stopniowanym indeksem lub indeksem krokowym adaptador de fibra óptica com luva de combinação de cerâmica para polarização insensível ou manutenção de polarização ou patch cord multimodo e cabo jumper com índice graduado ou índice de etapas adattatore in fibra ottica con guaina di accoppiamento in ceramica per insensibilità alla polarizzazione o mantenimento della polarizzazione o patch cord multimodale e cavo jumper con indice graduato o indice di passo optinen kuituadapteri keraamisella liitosholkilla polarisaatioherkälle tai polarisaatiota ylläpitävälle tai multimode-kytkentäkaapelille ja jumpperikaapelille, jossa on luokiteltu indeksi tai askelindeksi adaptateur de fibre optique avec manchon de raccordement en céramique pour insensible à la polarisation ou maintien de la polarisation ou cordon de raccordement multimode et câble volant avec indice gradué ou indice de pas Glasfaseradapter mit keramischer Gegenhülse für polarisationsunempfindliche oder polarisationserhaltende oder Multimode-Patchkabel und Überbrückungskabel mit abgestuftem Index oder Stufenindex adaptador de fibra óptica con manguito de acoplamiento de cerámica para insensible a la polarización o mantenimiento de polarización o cable de conexión multimodo y cable de puente con índice graduado o índice de pasos SMF-28 SMF28 PM1310 PM1550 LMA 8/125um 10/125um 10/130um 12/130um 20/125um 20/130um 25/250um 25/300um 30/250um Graded Index Step GIMM SIMM 50/125um 62.5/125um 105/125um NA=0.15 NA=0.22 NA=0.12 SC Single Clad Cladding DC Double Clad Polarization Maintaining single clad fiber and polarization double clad fiber with extinction ratio and panda style PMSC PMDC ER Polaryzacja Utrzymanie pojedynczego w?ókna i podwójnego w?ókna polaryzacyjnego ze wspó?czynnikiem ekstynkcji i stylem pandy Polarisation Aufrechterhaltung einer einfach ummantelten Faser und einer doppelt ummantelten Polarisationsfaser mit Extinktionsverhältnis und Panda-Stil Polarisation Maintien de la fibre à simple revêtement et de la fibre à double revêtement de polarisation avec rapport d'extinction et style panda Polarisaatio Yksikerroksisen kuidun ja kaksoisverhotun kuidun säilyttäminen sukupuuttoasteella ja pandatyylillä Polarizzazione Mantenimento della fibra a rivestimento singolo e fibra a doppio rivestimento di polarizzazione con rapporto di estinzione e stile panda Polarização Mantendo fibra de revestimento único e fibra de revestimento duplo de polarização com taxa de extinção e estilo panda olarización Mantenimiento de fibra de revestimiento simple y fibra de revestimiento doble de polarización con relación de extinción y estilo panda PATP 1590nm 1570nm 1610nm 1575nm 1580nm 1585nm 1595nm 1600nm 1605nm optical fiber adpater with ceramic mating sleeve for polarization insensitive or polarization maintaining or multimode patchcord and jumper cable with graded index or step index adapter ?wiat?owodowy z ceramiczn? tulej? dopasowan? do niewra?liwego na polaryzacj? lub utrzymuj?c? polaryzacj? lub wielomodowy kabel po??czeniowy i kabel po??czeniowy ze stopniowanym indeksem lub indeksem krokowym adaptador de fibra óptica com luva de combinação de cerâmica para polarização insensível ou manutenção de polarização ou patch cord multimodo e cabo jumper com índice graduado ou índice de etapas adattatore in fibra ottica con guaina di accoppiamento in ceramica per insensibilità alla polarizzazione o mantenimento della polarizzazione o patch cord multimodale e cavo jumper con indice graduato o indice di passo optinen kuituadapteri keraamisella liitosholkilla polarisaatioherkälle tai polarisaatiota ylläpitävälle tai multimode-kytkentäkaapelille ja jumpperikaapelille, jossa on luokiteltu indeksi tai askelindeksi adaptateur de fibre optique avec manchon de raccordement en céramique pour insensible à la polarisation ou maintien de la polarisation ou cordon de raccordement multimode et câble volant avec indice gradué ou indice de pas Glasfaseradapter mit keramischer Gegenhülse für polarisationsunempfindliche oder polarisationserhaltende oder Multimode-Patchkabel und Überbrückungskabel mit abgestuftem Index oder Stufenindex adaptador de fibra óptica con manguito de acoplamiento de cerámica para insensible a la polarización o mantenimiento de polarización o cable de conexión multimodo y cable de puente con índice graduado o índice de pasos SMF-28 SMF28 PM1310 PM1550 LMA 8/125um 10/125um 10/130um 12/130um 20/125um 20/130um 25/250um 25/300um 30/250um Graded Index Step GIMM SIMM 50/125um 62.5/125um 105/125um NA=0.15 NA=0.22 NA=0.12 SC Single Clad Cladding DC Double Clad Polarization Maintaining single clad fiber and polarization double clad fiber with extinction ratio and panda style PMSC PMDC ER Polaryzacja Utrzymanie pojedynczego w?ókna i podwójnego w?ókna polaryzacyjnego ze wspó?czynnikiem ekstynkcji i stylem pandy Polarisation Aufrechterhaltung einer einfach ummantelten Faser und einer doppelt ummantelten Polarisationsfaser mit Extinktionsverhältnis und Panda-Stil Polarisation Maintien de la fibre à simple revêtement et de la fibre à double revêtement de polarisation avec rapport d'extinction et style panda Polarisaatio Yksikerroksisen kuidun ja kaksoisverhotun kuidun säilyttäminen sukupuuttoasteella ja pandatyylillä Polarizzazione Mantenimento della fibra a rivestimento singolo e fibra a doppio rivestimento di polarizzazione con rapporto di estinzione e stile panda Polarização Mantendo fibra de revestimento único e fibra de revestimento duplo de polarização com taxa de extinção e estilo panda olarización Mantenimiento de fibra de revestimiento simple y fibra de revestimiento doble de polarización con relación de extinción y estilo panda SM DM QM F/Q/M/P/C/T/E/F/Q/M/P/C/T/E/F/Q/M/P/C/T/E N FC/SC/LC/MU/ST/E2000/MT-RJ/MTP/MPO/PC/SPC/UPC/APC
TYPICAL SPECIFICATIONS
Connector Type FC, SC, ST, LC, MU, E2000, MT-RJ
Insertion Loss (with Connector) <=0.3dB
Changeability <=0.2dB (Randomly Mating)
Repeatability <=0.1dB (1000 times)
Vibration ?0.10 (10~58Hz, 1.5mm Amplitude)
Tensile Load <=0.1dB (0~15kG)
Max. Optical Power (CW) 300mW
Operating Temperature -40~85degreeC

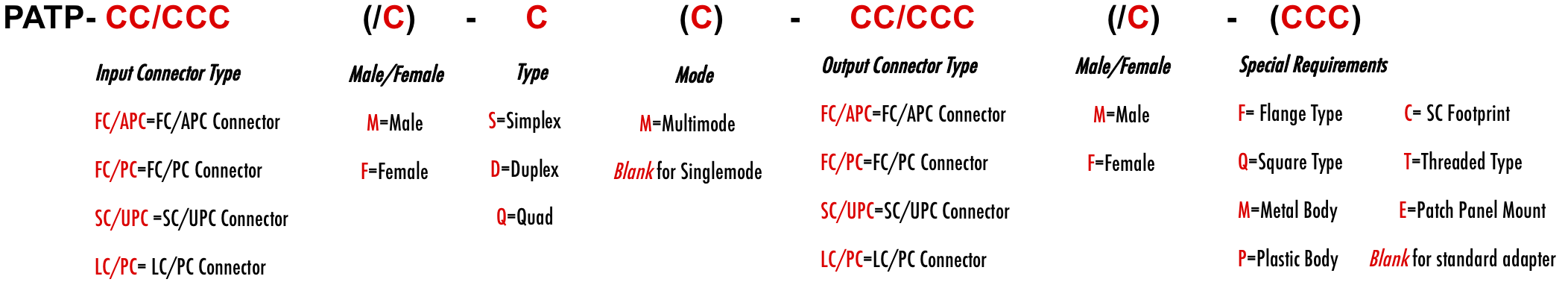

ORDERING INFORMATION/PART NUMBER(PN)
  Standard specifications and
design parameters


Serial Reference

Part Number (PN)*:


The change on PN will save a new product.


Product Description:


Comment/Other Information:
