690nm PM Fiber Patchcord

DESCRIPTION
Haphit provides fiber based passive components. The Optical PM Fiber Patchcord is made by micro-optics package technology with PM fiber in and PM fiber out. It features Low Insertion Loss and Various Length. The Optical Filter Patchcord will connect two fiber ports with an adapter. Various wavelength range and fiber types are available, customized on wavelength range and consigned fiber type are also available on request.
PPTC 690nm 670nm 700nm 675nm 680nm 685nm 695nm polarization insensitive singlemode optical fiber patchcord and jumper cable Cavo patch in fibra ottica monomodale insensibile alla polarizzazione e cavo jumper Cable de conexión y puente de fibra óptica monomodo insensible a la polarización patchcord de fibra óptica monomodo insensível à polarização e cabo jumper polarisaatioherkkä yksimoodinen optisen kuidun patchcord ja jumpperikaapeli Câble de raccordement et câble de raccordement à fibre optique monomode insensible à la polarisation polarisationsunempfindliches Singlemode-Patchkabel und Überbrückungskabel ?wiat?owodowy patchcord i kabel po??czeniowy niewra?liwy na polaryzacj? PM630HP 3/125um SC Single Clad Cladding Polarization Maintaining single clad fiber and polarization double clad fiber with extinction ratio and panda style PMSC PMDC ER Polaryzacja Utrzymanie pojedynczego w?ókna i podwójnego w?ókna polaryzacyjnego ze wspó?czynnikiem ekstynkcji i stylem pandy Polarisation Aufrechterhaltung einer einfach ummantelten Faser und einer doppelt ummantelten Polarisationsfaser mit Extinktionsverhältnis und Panda-Stil Polarisation Maintien de la fibre à simple revêtement et de la fibre à double revêtement de polarisation avec rapport d'extinction et style panda Polarisaatio Yksikerroksisen kuidun ja kaksoisverhotun kuidun säilyttäminen sukupuuttoasteella ja pandatyylillä Polarizzazione Mantenimento della fibra a rivestimento singolo e fibra a doppio rivestimento di polarizzazione con rapporto di estinzione e stile panda Polarização Mantendo fibra de revestimento único e fibra de revestimento duplo de polarização com taxa de extinção e estilo panda olarización Mantenimiento de fibra de revestimiento simple y fibra de revestimiento doble de polarización con relación de extinción y estilo panda PPTC 690nm 670nm 700nm 675nm 680nm 685nm 695nm polarization insensitive singlemode optical fiber patchcord and jumper cable Cavo patch in fibra ottica monomodale insensibile alla polarizzazione e cavo jumper Cable de conexión y puente de fibra óptica monomodo insensible a la polarización patchcord de fibra óptica monomodo insensível à polarização e cabo jumper polarisaatioherkkä yksimoodinen optisen kuidun patchcord ja jumpperikaapeli Câble de raccordement et câble de raccordement à fibre optique monomode insensible à la polarisation polarisationsunempfindliches Singlemode-Patchkabel und Überbrückungskabel ?wiat?owodowy patchcord i kabel po??czeniowy niewra?liwy na polaryzacj? M630HP 3/125um SC Single Clad Cladding Polarization Maintaining single clad fiber and polarization double clad fiber with extinction ratio and panda style PMSC PMDC ER Polaryzacja Utrzymanie pojedynczego w?ókna i podwójnego w?ókna polaryzacyjnego ze wspó?czynnikiem ekstynkcji i stylem pandy Polarisation Aufrechterhaltung einer einfach ummantelten Faser und einer doppelt ummantelten Polarisationsfaser mit Extinktionsverhältnis und Panda-Stil Polarisation Maintien de la fibre à simple revêtement et de la fibre à double revêtement de polarisation avec rapport d'extinction et style panda Polarisaatio Yksikerroksisen kuidun ja kaksoisverhotun kuidun säilyttäminen sukupuuttoasteella ja pandatyylillä Polarizzazione Mantenimento della fibra a rivestimento singolo e fibra a doppio rivestimento di polarizzazione con rapporto di estinzione e stile panda Polarização Mantendo fibra de revestimento único e fibra de revestimento duplo de polarização com taxa de extinção e estilo panda olarización Mantenimiento de fibra de revestimiento simple y fibra de revestimiento doble de polarización con relación de extinción y estilo panda PPTC 690nm 670nm 700nm 675nm 680nm 685nm 695nm polarization insensitive singlemode optical fiber patchcord and jumper cable Cavo patch in fibra ottica monomodale insensibile alla polarizzazione e cavo jumper Cable de conexión y puente de fibra óptica monomodo insensible a la polarización patchcord de fibra óptica monomodo insensível à polarização e cabo jumper polarisaatioherkkä yksimoodinen optisen kuidun patchcord ja jumpperikaapeli Câble de raccordement et câble de raccordement à fibre optique monomode insensible à la polarisation polarisationsunempfindliches Singlemode-Patchkabel und Überbrückungskabel ?wiat?owodowy patchcord i kabel po??czeniowy niewra?liwy na polaryzacj? M630HP 3/125um SC Single Clad Cladding Polarization Maintaining single clad fiber and polarization double clad fiber with extinction ratio and panda style PMSC PMDC ER Polaryzacja Utrzymanie pojedynczego w?ókna i podwójnego w?ókna polaryzacyjnego ze wspó?czynnikiem ekstynkcji i stylem pandy Polarisation Aufrechterhaltung einer einfach ummantelten Faser und einer doppelt ummantelten Polarisationsfaser mit Extinktionsverhältnis und Panda-Stil Polarisation Maintien de la fibre à simple revêtement et de la fibre à double revêtement de polarisation avec rapport d'extinction et style panda Polarisaatio Yksikerroksisen kuidun ja kaksoisverhotun kuidun säilyttäminen sukupuuttoasteella ja pandatyylillä Polarizzazione Mantenimento della fibra a rivestimento singolo e fibra a doppio rivestimento di polarizzazione con rapporto di estinzione e stile panda Polarização Mantendo fibra de revestimento único e fibra de revestimento duplo de polarização com taxa de extinção e estilo panda olarización Mantenimiento de fibra de revestimiento simple y fibra de revestimiento doble de polarización con relación de extinción y estilo panda PM690 S2B S2BCL S2LYL S2LBL S2LRD S2LOR S2LBK S2LGR S2LWT S2TYL S2TBL S2TRD S2TOR S2TBK S2TGR S2TWT D2LYL D2LBL D2LRD D2LOR D2LBK D2LGR D2LWT D2TYL D2TBL D2TRD D2TOR D2TBK D2TGR D2TWT S2YL S22BL S22RD S22OR S22BK S22GR S22WT D22YL D22BL D22RD D22OR D22BK D22GR D22WT S23YL S23BL S23RD S23OR S23BK S23GR S23WT D23YL D23BL D23RD D23OR D23BK D23GR D23WT
TYPICAL SPECIFICATIONS
Optical Wavelength 690nm
Insertion Loss (Typ.) <=0.8dB (PC, SPC, UPC Polish)
<=0.9dB (APC Polish)
Insertion Loss <=1.5dB
Return Loss >=40dB (PC Polish)
>=45 (SPC Polish)
>=50dB (UPC Polish)
>=60dB (APC Polish)
Extinction Ratio >=20dB
Key Alignment Slow axis
Connector Type FC, SC, LC, MU
Fiber Type PM 630-HP Fiber
Jacket Type Bare Fiber (B),
900um Loose Tube (L), 900um Tight Buffer (T),
2mm Cable (2), 3mm Cable (3)
Jacket Color Yellow (YL); Black (BK); Green (GR); Blue (BL);
Red (RD); Orange (OR); White (WT); Clear (CL)
Max. Optical Power (CW) 100mW
Operating Temperature 0~50degreeC

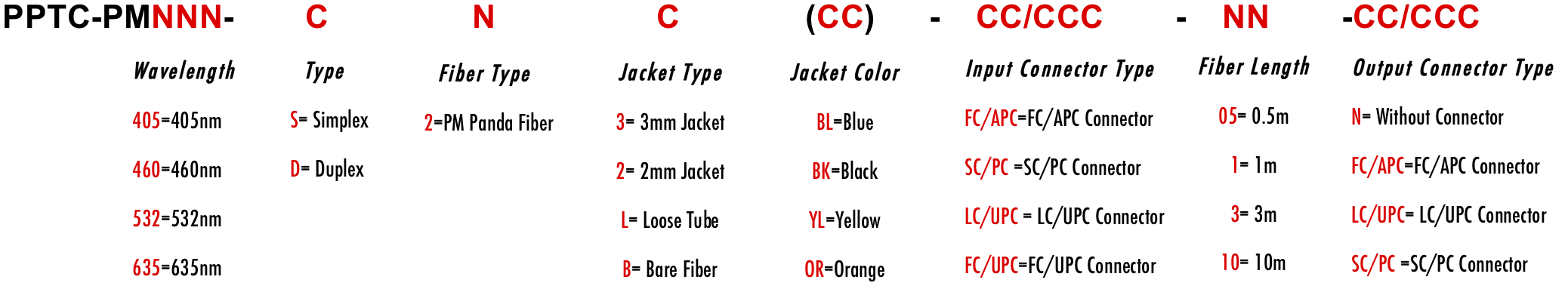

ORDERING INFORMATION/PART NUMBER(PN)
  Standard specifications and
design parameters


Serial Reference

Part Number (PN)*:


The change on PN will save a new product.


Product Description:


Comment/Other Information:
